微型无刷真空泵 SVCY系列

中流量

1.新为诚无刷微型抽气泵SVCY，系热销老产品VCY优化模具升级品，为了兼顾老客户持续采购需求和新客户更高质量、可靠性需求等，在以下方面进行了保留和改进：

(1)参数与VCY保持基本一致，且体积、安装尺寸、方式完全兼容，老客户完全可以无缝切换到SVCY，不需要改动原有安装方式，不会增加额外成本......；

(2)利用新为诚多年的微型泵生产经验和技术积累，重新设计、开模等；对外观、内部密封结构等优化、改进，使外形更美观、合理：例如接插件接口改为更醒目的绿色，而不是原来隐藏在泵体内的金属针；将电源接插件接口从泵体侧面改到了尾部，，在宽度有限的狭小空间中，走线、布局更合理、更省空间等......

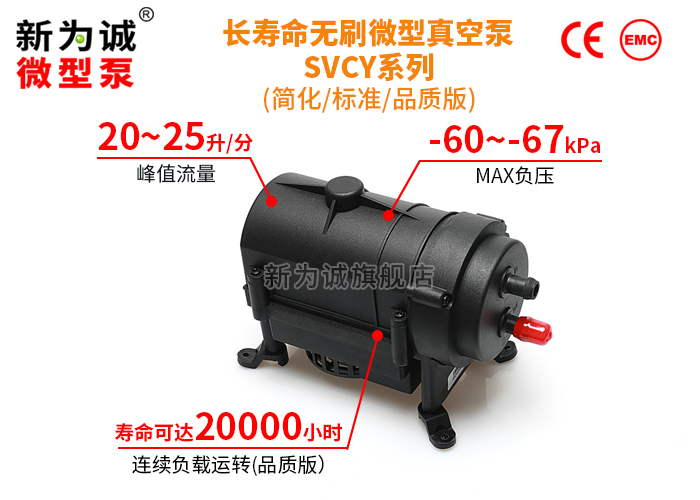

2.新为诚无刷微型真空泵SVCY，tupo传统无刷电机小力矩限制，负压：-60-67kPa，峰值流量：20-25LPM，属目前无刷微型真空泵中，负压、流量中较高产品；仍然采用广受赞誉的品质无刷电机，长寿命、低干扰；迷你体积，仅约普通成年人手掌摊开大小，仅重580克，小巧便携。

无刷电机，长寿命，低干扰

品质无刷电机：微型气泵的标志性参数-“频繁启停参数”较高，品质版频繁启停次数高达150万次以上！特别适合大负载下，频繁启停或长期昼夜不停连续运转等恶劣工况！

长寿命：对比早期有刷电机微型气泵产品，采用更好的原材料、设备、工艺制造泵部件；全部运动部件都使用耐久型产品，配合品质无刷电机，全方位提高泵寿命。

低干扰：不像有刷电机那样会有杂波污染电源、干扰电子元件，甚至造成控制电路、液晶屏等死机；它基本不会对控制电路有干扰。

新为诚微型泵通用特点

1.允许介质富含水汽(详见介质要求)，可昼夜不停长期连续运转，无油无污染、免维护；

2.抽气端可带大负载，甚至堵死也属于正常工作；对控制电路几乎无干扰！小体积......

自我保护

自带过载保护、物理反接保护(简化版无过载保护)：

(1)过载保护：异物落入电机，可能卡死，会自动保护停机，避免电机烧毁；

(2)物理反接保护：通过醒目的绿色2针接插件接口特殊设计，保证了接插件公头不可能插反。

定做接头

该系列标配宝塔接头（材质：增强尼龙），客户如对微型气泵的抽、排气接头有特殊要求，可以定做以下规格接头：

1、不锈钢内丝接头，规格：圆锥内螺纹Rc 1/8(不锈钢)；

2、尼龙内丝接头，规格：圆锥内螺纹Rc 1/8(增强尼龙)；

3、快换接头（材质：不锈钢），规格：对外接口为快换，另外一端为R 1/8外螺纹(已旋入泵体，不可拆卸)，材质金属；

要求快换端接管：建议采用质量可靠的品牌尼龙管，如SMC品牌尼龙管等，且外径必须是8mm (如内径6mm，外径8mm等)。否则可能导致连接处密封不良漏气影响泵的参数，管子无法正常拔插、损坏管接头等！

温馨提醒：如因采用过于便宜尼龙管或暴力插拔等，导致泵或接头损坏，有可能失去正常免费质保！

无特殊说明，默认都是宝塔接头，订购非标配接头时需特别说明。

关键参数

型号

额定电压

（V DC）

负载电流

（A）

功率

流量（L/min）

MAX相对

真空度

（kPa）

(W)

峰值流量

平均流量

SVCY6020

≤0.8

≤19.2

≥20

≥13

≥-60

SVCY6725

≤0.8

≤19.2

≥25

≥15

≥-67

注：

1、该系列微型泵均使用直流电源，输入电压要求：DC 24V±5%(24V型号泵)；所需直流稳压电源为选配件，客户需自配，或也可从我司购买定做好的电源。

2、该系列微型泵启动电流较大，为保证泵的正常运转，所配直流稳压电源电流应该超过 6A，例如 24V8A以上的开关直流电源(过载能力要强)，否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的JF-24V3A电源。

3、该微型泵根据部件质量、品控要求的不同等分为3个版本，简化版、标准版、品质版；订购时，请一定注明具体版本！

4、如无特别说明，技术参数均是在20℃、标准大气压101kPa的条件下的测定值；

5、表中参数均在标配接口下测得，若选配其他类型接口，参数可能会发生小幅改变；

6、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值；不建议使用质量流量计进行测量，因为质量流量计采样频率过低、脉动性对不同测量原理的流量计影响不一等原因，可能会导致较大误差(这不是微型泵的问题)；

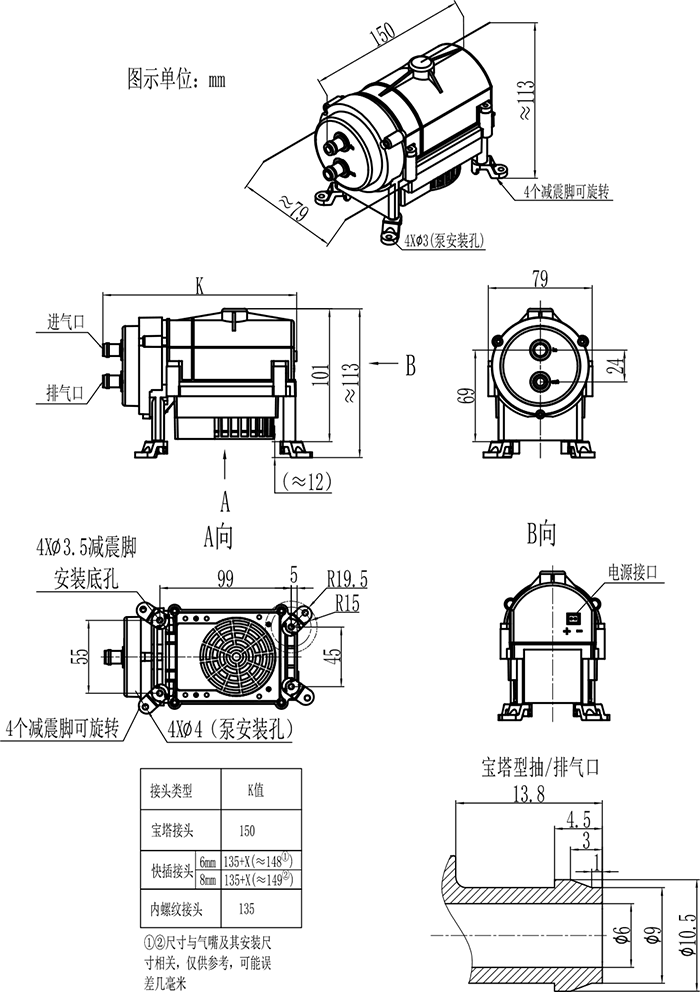

7、【体积、接管】：

1)泵体积(长x宽x高，单位mm)：150×79×113(含减震脚)；

2)抽、排气嘴尺寸(mm)：ø6(内孔)×ø10.5(外径) 接口形状：防滑凸起式(抽排气嘴一样)；

3)建议接管(mm)：ø7×ø13硅胶管；重量：约580克。

4)抽、排气嘴有IN、OUT指示，盖有红色防尘帽，使用前请取下。

版本说明

该微型泵根据部件档次、品控要求的不同等分为3个版本，如下表：

该系列目前有3个版本		简化版	标准版	品质版
新为诚配置寿命	电机品质	无刷电机★	无刷电机★★	无刷电机 ★★★★
	隔膜性能	★	★★	★★★★
	轴承性能	★	★★	★★★★
新为诚性能比较	噪音	不做要求	★★	★★★★
	电磁干扰	▲▲▲▲	▲▲▲	▲
	环境温度	0～40℃	0～50℃	0～50℃
	调速功能	×	×	×
	转速反馈信号	×	×	×
	稳速功能	×	×	×
	过热、过载保护	×	√	√
	保修	1年	1年	2年
频繁启停参数	寿命	10万次	60万次	150万次
	测试工况	转60秒停60秒	转30秒停30秒	转15秒停15秒
	测试工况	昼夜连续循环，排气口满负载。

注：

（1）★越多，代表此项性能越好；▲越少，代表电磁干扰越低；以上对比不代表某种产品不好，供客户根据需要选择适宜的版本，特此说明!

（2）特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：所以噪音分贝数从理论上来说，品质版＜标准版＜简化版(个体差异除外)；详询客服。

可靠性寿命说明

型号	寿命值（小时）	简化版	标准版	品质版
SVCY	满载寿命	5000	8000	12000
	空载寿命	8000	12000	18000
	电机寿命	10000	15000	20000

1、满载寿命测试工况：封堵抽气口，使泵工作在MAX压力工况下24小时不停机连续运转；

2、空载寿命测试工况：泵抽气口、排气孔直通大气，使泵工作在常压下24小时不停机连续运转；

3、电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

4、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；

5、实验数据来源为新为诚科技实验室，以及供应商实验室。

工况

1、环境：该系列产品按可承受的工作环境温度分为低温环境型、常温环境型和高温环境型三种。未特别注明的为常温环境型。低温环境型、高温环境型需定做并特别注明，如SVCY6725-24V(品质版+高温环境型)。。

类别	允许的工作环境温度	注意事项
低温环境型（标准版、品质版）	—10℃～50℃	禁止介质中含有冰粒等固体颗粒！
常温环境型（简化版）	0℃～40℃
常温环境型（标准版、品质版）	0℃～50℃
高温环境型（标准版、品质版）	0℃～55℃

工作环境：相对湿度≤90%，无结露。泵不宜在室外日晒，应在清洁、通风、无腐蚀的环境中工作。

2、介质：输送介质气体允许富含水汽，但必须无腐蚀、不含颗粒(包括禁止含有冰粒等固体颗粒)、油分。

3、高温型：该系列产品按可承受的介质温度分为常温介质型和高温介质型两种。未特别注明的为常温介质型。高温介质型需定做并特别注明，如SVCY6725-24V(标准版+高温介质型)。

类别

允许的介质温度

注意事项

常温介质型

（简化版、标准版、品质版）

0℃～50℃

禁止介质中含有冰粒等固体颗粒！

高温介质型

（标准版、品质版）

0℃～100℃

选型注意

1、负载：

(1)泵的抽气口可满负载运行(完全堵塞抽气口)，但是施加的负载不能超过泵的MAX负压！

(2)泵的排气口必须保持畅通！排气端不得布置大阻尼元件，否则请选择 F25N 或 F35 或 F50 或 F60 微型抽打两用气泵产品。

2、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该长寿命微型真空泵。本身就属于低电磁干扰产品，其优异的品质甚至还要高过有刷电机定做的低电磁干扰型号。

3、绝对真空度值越小抽吸能力越强，详见新为诚官网的微型真空泵常识。

4、泵抽气负载较大时，可能无法启动，需卸掉部分负载或空载启动！

产品材质

1、介质接触到的材料：增强尼龙、EPDM橡胶，请根据接触材料进一步判断泵对所抽取气体的耐受性。

2、泵体塑料零件的材料为增强尼龙，减震脚的材料为PVC。

噪音

（1）虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

（2）当有大气流通过泵时噪音较大，抽气接近真空时噪音将减小。如果把消音器接入管路系统，会产生一定消音效果。根据管路系统的具体情况，消音效果有差异。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

真空度-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

（暂未更新）

转速-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

（暂未更新）

信号线说明

VCY-FCY

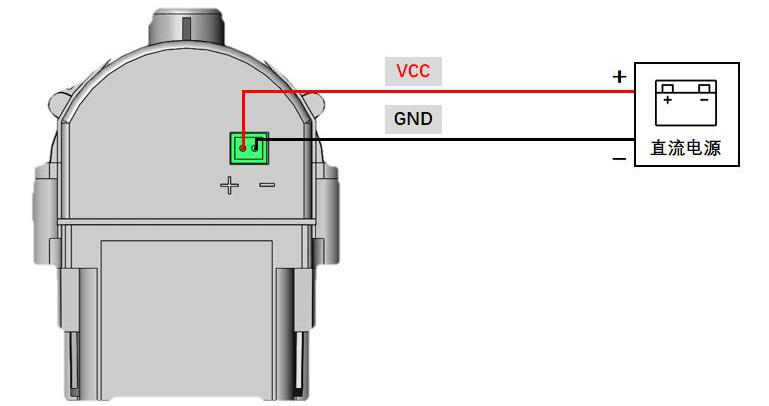

图5-1 SVCY系列接线示意图

电机引线	连接方法	备注
红线	电源正极（24V±5%）	若正负极接反，电机不会烧毁，但泵不工作。禁止带电热插拔，否则将烧毁电机！
黑线	电源负极	若正负极接反，电机不会烧毁，但泵不工作。禁止带电热插拔，否则将烧毁电机！

警示：

1、禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！

2、连接泵前，必须进行防静电处理，比如带绝缘手套，做好可靠接地等，以免造成电机损坏。

3、焊接电机引线时必须迅速，否则高温会损坏电机。

电机启动电流说明

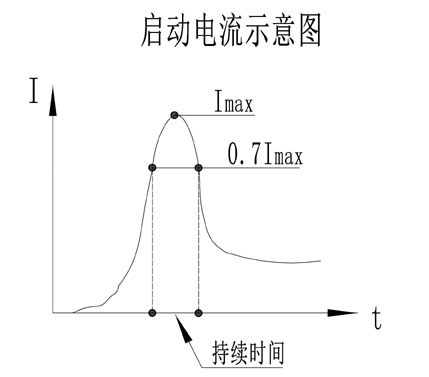

图5-2 启动电流示意图

1、该系列泵MAX启动电流为6A左右，持续时间约100ms。

2、电机启动电流为电机处于静止状态，突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数，且同一型号泵也有个体差异。

3、鉴于该系列泵的启动特性，强烈建议采用开关直流电源，且电源质量必须可靠、抗浪涌能力强、干净(不能有杂波干扰)、一定要有“稳压”功能；在采用一台电源仅给一台泵供电的基本原则下，建议按如下原则选择电源：

a.如客户从新为诚公司选配电源，则可选配JF-24V2.7A（约65W)及以上的开关直流稳压电源(新为诚公司的电源属专门定做，并都做过zhuanye测试)！

b.如客户自行配备电源，因市场上的电源质量、售价等差别较大，为避免出问题乃至对泵造成损坏，强烈建议多留些余量，应该配备24V8A及以上开关直流稳压电源。

4、在使用中接通电机的同时接通其他的附属电路，如：调速、控制...等，会产生额外的浪涌电流叠加在电机的启动电流上，使启动电流增加很多，则电源的选择余量应该进一步加大！一定要保证配给泵的独立电源，或者电源支路的MAX允许电流，大于泵的MAX瞬间启动电流！否则可能导致泵电机烧毁，将不属于正常免费质保范围，特此提醒！

注意事项

1.该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.排气端必须保持通畅，否则会损坏微型泵！

4.泵抽气负载较大时，可能无法启动，需卸掉部分负载或空载启动！

5.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

6.配套管路元件及容器必须有足够的强度，确保人身安全！

7.内置精密控制电路，需配套品质开关电源或直流稳压电源使用！

8.禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！切勿将正负极接反，否则将烧毁电机！

9.接触者应采取防静电措施！

10.请严格按照该说明书要求操作！

配件说明

该系列微型泵随货配件如下表：

配件	详情
	1.过滤器：1个(赠送) (1)SVCY系列应该配：“大号过滤器GA9.5”； (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)使用说明：过滤器连接泵的抽气端。
	2.硅胶管：(选配件，需要另外收费) 建议接管(mm)：∮7×∮13硅胶管
	3.开关直流稳压电源：(选配件，需要另外收费) 规格：24V3A
	4.F2A-3B11两用调节阀：(选配件，需要另外收费) (1)原理：通过调节旋钮，改变阀开口度，配合不同管路，可以达到调节微型泵负压、正压或者流量的目的； (2)注意：不能同时调负压、正压、流量，是同一时刻只能调三种参数之一。
