长寿命无刷微型气泵|24V微型两用打气泵|直流无刷微型气泵-大流量高正压F60系列

参数列表

【点击右边表格文字查看】

 产品彩图

 三维结构安装图

 技术参数表
 随货配件+定做特殊接头
 该系列特点
 调速泵各种类型接线详解
 版本对比/自带保护列表
 微型调速泵报警代码与处理
 选型注意、警告等
 产品参数曲线图(仅品质版提供暂无)
 使用注意、警告等

大流量两用无刷微型气泵F60 产品彩图

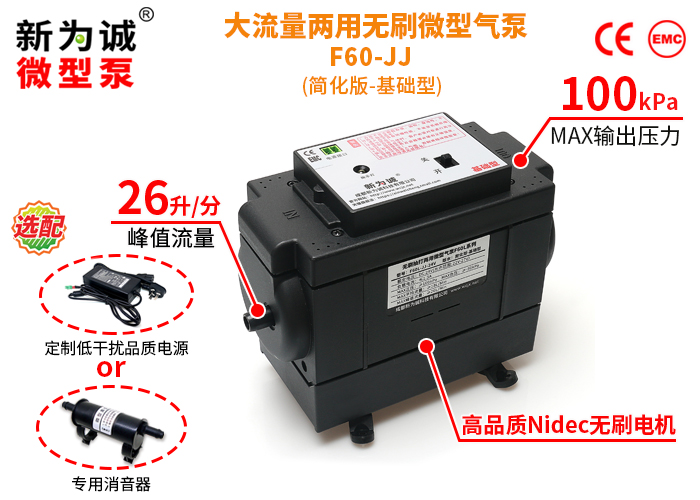

调速微型抽打两用气泵F50L-简化版基础型
大流量调速抽打两用微型气泵F60,简化版基础型-产品实物图

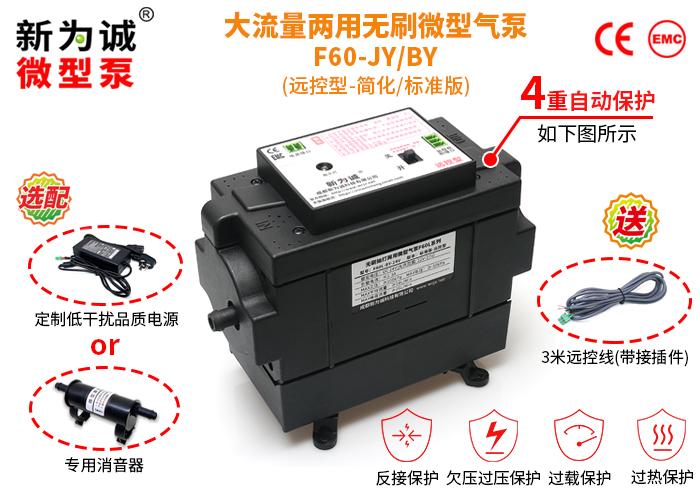

调速微型抽打两用气泵F50L-简化版标准版远控型
调速抽打两用微型气泵F60,简化版远控型或标准版远控型-产品实物图

大流量两用无刷微型气泵F60 技术参数表



型号

额定电压
(VDC)

负载电流
(A)
额定功率
(W)
流量(L/min)
MAX相对真空度
(负压)
MAX输出压力
(正压)
峰值流量
平均流量
(kPa)
(kPa)
F60L
24
<1.3
<31.2
≥26
≥18
≥-50
≥100

【注意】
1.该系列微型泵均使用直流电源,输入电压要求:22V~27V;所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。

2.该系列微型泵按性能、寿命、生产工艺、调试等不同,可分为简化版(简称J,下同)、标准版(B)、品质版(P);根据功能不同进一步细分为基础型(J)、远控型(Y)、触控型(C)、顶配型(D);实际销售中,共3种产品(如下),具体区别请点击这里
目前正式推出的有:简化版-基础型(JJ)、简化版-远控型(JY); 标准版-远控型(BY);
其余版本:标准版-触控型(BC)、品质版-触控型(PC)、品质版-顶配型(PD),如有需要可向客服咨询。
实例(订购时,请一定注明具体版本后缀!):
(1)F60-JJ-24V,表示是F60系列抽打两用气泵中,简化版-基础型,DC 24V供电;
(2)F60-BY-24V,表示是F60系列抽打两用气泵中,标准版-远控型,DC 24V供电。
3.客户自行配备直流电源注意事项:
基础型、远控型:因启动电流较大,为保证泵的正常运转,所配直流稳压电源电流应该超过 6A,如24V6A以上的开关直流电源(过载能力要强),且必须带有地线可靠接地,否则可能因电源自身干扰过大造成泵无法正常工作(注意,这并不是泵的质量问题)!新为诚微型泵新为诚微型泵
4.如无特别说明,技术参数均是在25℃、标准大气压101kPa的条件下的测定值。对于其它参数规格的产品,可以联系定做。
5.表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值,平均流量是用皂膜流量计测得的流量值;不建议使用质量流量计进行测量,因为质量流量计采样频率过低、脉动性对不同测量原理的流量计影响不一等原因,可能会导致较大误差(这不是微型泵的问题)。

【其他参数】
1.泵体积(长x宽x高,单位mm):默认接头为宝塔,基础型、远控型:≈181×70×141(含减震脚);
2.抽、排气嘴尺寸(mm):ø6(内孔)×ø10.5(外径)   接口形状:防滑凸起式(抽排气嘴一样);
3.建议接管(mm):ø8×ø14硅胶管;重量:约850克;
4.抽排气嘴有指示:in、out;使用前必须将抽排气嘴上盖的红色防尘帽取下,才能通电让泵启动。


大流量两用无刷微型气泵F60 特点




1.新为诚F60系列两用微型气泵,系原热销FQY系列升级品,仍然采用了nidec无刷电机,但大大强化了电气性能,增加了多重保护;并根据客户对成本、一致性、寿命、噪音等要求细分为简化、标准、品质版;再根据是否需要远程控制等进一步细分为:基础型、远控型......丰富的功能总有一款满足您的要求!
2.新为诚F60系列大流量两用微型气泵,tupo传统无刷电机小力矩限制,正压高达100kPa(约1公斤),峰值流量≥26L/Min(平均流量≥18L/Min),属目前无刷抽打两用微型气泵中,正压较大、流量较大产品;
3.无刷电机技术:采用nidec无刷长寿命电机,特别是品质版,非常适合频繁起停或长期连续运转工况,满负载下连续运转寿命接近上万小时!
4.新为诚F60抽打两用微型气泵,全部版本都具备以下5大完善自我保护,尽量减少客户误操作带来的损害,能有效延长泵的使用寿命:新为诚微型泵型泵
(1)过热保护:新为诚微型泵F60电机如因负载过大、长期连续运转、环境温度过高等导致电机温度温升过高,会自动停机保护;直到重新断电再通电重启;新为诚微型泵
(2)过载保护:
a.如果有异物进入F60电机轴卡住,泵会自动停机,直到重新断电再通电重启;
b.调低转速后,负载太大,F60处于过载状态,泵会自动停机,直到重新断电再通电重启;新为诚微型泵
(3)反接保护:新为诚微型泵F60的正负极接反,不会烧毁;新为诚微型泵
(4)欠压保护、过压保护:直流电压范围24V±10%,不在这个范围都会报警(指示灯变红或触摸屏显示错误代码);

5.新为诚F60抽打两用微型气泵,四种类型各有千秋(触控型、顶配型达到起订要求可较短周期内定做出来):
(1)简化型:无法调速,但性价比高(适合低成本用户),质量、功能等各项指标中等偏上,有指示灯指示是否通电、运转......;新为诚微型泵
(2)远控型:无法调速,但可在较远处加延长线,通过继电器等远程控制,仅需要简单断开或接通即可控制泵启停,简单可靠,无需复杂信号......;
新为诚微型泵
(3)触控型:可调速,双记忆功能(工作状态记忆、转速记忆)!适合不会或没时间开发外部调速电路的客户,希望直接利用新为诚微型泵集成的多功能触摸屏,对电机进行调速,从而调节微型泵的流量等参数,调节方法简单方便的......;新为诚微型泵
(4)顶配型:可调速,双记忆功能(工作状态记忆、转速记忆)!功能、寿命等MAX全、MAX长的型号,高达3种调速方法:既可内置触摸屏调速,又可外部频率或电压闭环调速,还可电信号控制泵启停,甚至利用RS485通讯,智能化查看微型泵的多项指标:运行时间、转速、故障记录等重要信息......
新为诚微型泵
6.允许介质富含水汽(详见介质要求),可昼夜不停长期连续运转,噪音低;
7.抽、排气端都可带大负载,甚至堵死也属于正常工作;对控制电路几乎无干扰!小体积,无油无污染、免维护......



(未完待续见下一页)
