您当前的位置:首页>>精密两用调节阀F2A
微型泵产品分类 >>精密调节阀|两用微型阀门介绍
成都新为诚科技有限公司
两用微型阀|微型泄压|流量调节阀|泄压阀|针型阀|微型负压阀|微型正压阀-F2A系列

参数列表

(点击查看)

 产品彩图

 拆卸和更换直通管或三通管

 该系列特点
 微型阀如何调节流量连接方式
 基本参数表
 微型阀调负压正压时连接方式
 原理、禁忌和注意事项

 微型阀F2A不同用途时安装尺寸图
 微型阀F2A的安装固定

 接头尺寸图

两用微型调节阀F2A产品彩图


微型调压阀

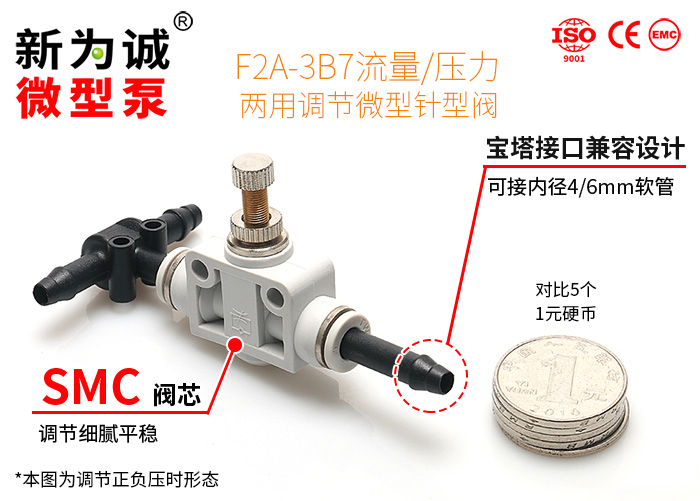

两用微型调节阀F2A-3B7调节压力连接法
微型调压阀

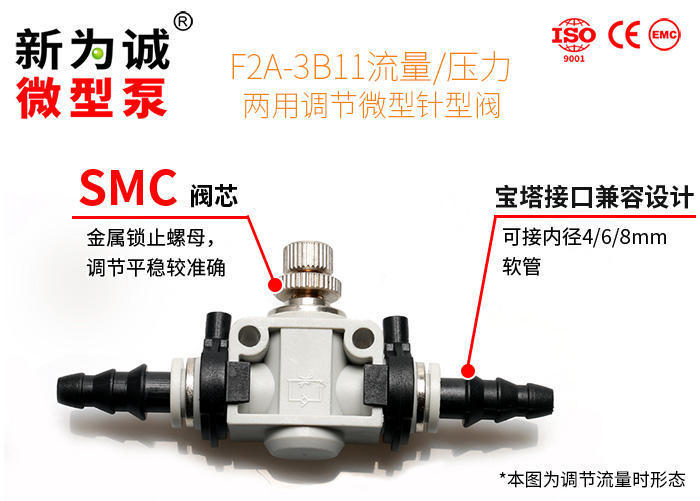

两用微型调节阀F2A-3B11调节流量连接法
微型调压阀

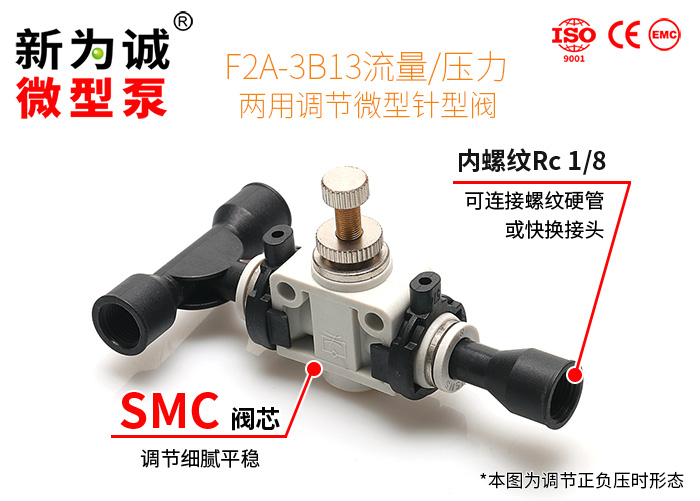

两用微型调节阀F2A-3B13调节压力连接法

两用微型调节阀F2A特点



1.新为诚两用微型针型阀F2A系列,以品质气动元件厂家SMC阀芯为核心部件,搭配精密机加工直通接头或三通接头,与微型泵配合,既可以做微型流量阀调节流量,又可以做微型调压阀,调节负压、正压;
2.新为诚微型针型阀F2A系列——“接头全能”;既可以接软管:接头采用2级或3级宝塔气嘴,兼容多种内径软管,内径3-6mm或5-10mm,弹性较好的软管都可以直接使用;又可以接Rc1/8螺纹硬管或外径8mm快插管;总有一款适合您!
3.F2A-3B13微型针型阀,较独特的接口设计(配备Rc 1/8内螺纹,可直接接外螺纹硬管!而行业微型针型阀多数配备得是接软管的宝塔接头),还可定做PC6/PC8的不锈钢快换接头,连接常用的外径6/8mm的快插管,迅速搭配气路。
4.微型针型阀F2A系列,性价比至高:买一套微型调节阀,实现两种微型阀(微型节流阀+微型调压阀)的功能!
5.解决客户急需的微型负压泄压阀需求(国内绝大部分泄压阀为正压,负压阀极少,特别是用于微型泵的负压阀很难找到);
6.耐压能力较高(至高承压小于或小于等于2公斤),采用PBT(聚对苯二甲酸丁二醇酯)及铜合金制作,可耐一定腐蚀,坚固耐用;
7.特殊“锁止”金属螺母设计,调到合适位置后,利用锁止螺母保证旋钮固定不再下旋,确保调节准确。
8.具有调节细腻、调节幅度大、体积小巧、便于安装、多用途、使用简单等特点;
9.注意:该阀的设计思路主要起“调节”正负压和流量作用,并不是做为“关闭”用,故不可用于气密性要求很高场合;F2A系列微型阀配合我司微型泵,负压调节范围:约-2kPa~泵的MAX负压,正压调节范围:约2kPa~泵的MAX正压,供参考......


两用微型调节阀F2A基本参数表


泄压阀型号

F2A-3B7

F2A-3B11
F2A-3B13
使用压力
<200kPa
<200kPa ≤200kPa
气嘴内径
Ф4mm
Ф4mm Ф6mm
气嘴接口及MAX外径 宝塔接头7mm 宝塔接头11mm 内螺纹Rc 1/8
(气嘴最大外径13mm)
建议接管
(单位:mm,内径*外径)
4*8、6*10
硅胶管或弹性软管
4*8、6*10、8*14
硅胶管或弹性软管
外螺纹R 1/8螺纹硬管或对应螺纹的快插管
安装孔径
Ф4.5mm
Ф4.5mm Ф4.5mm
工作介质
无腐蚀性气体(不含油,允许含水汽)
允许介质气体温度
0℃ ~ 50 ℃
气嘴材质 增强尼龙
阀主要材质
PBT(聚对苯二甲酸丁二醇酯)、铜合金




两用微型调节阀F2A原理、禁忌和注意事项



【原理】
通过调节旋钮,改变阀开口度,配合不同管路,可以达到调节微型泵负压、正压或者流量的目的;
注意:不能同时调负压、正压、流量,是同一时刻只能调三种参数之一。

【禁忌】
1.不能经过含强腐蚀性、油分或颗粒、杂质的介质,但允许少量水汽;
2.微型阀F2A承受压力详见参数表;
3.严禁抽非气体类介质,如液体等,否则会造成微型调压阀损坏,该类情况不予质保。

【注意事项】
1.维护和保养:微型阀应在干燥通风的环境中使用,保持螺纹调节部位的清洁。
2.微型阀调节到全开和全闭的极限位置时,用力不要过大以免损坏阀芯。
3.更换接头时,必须先将活动压环往阀体方向推。
4.切勿过于频繁插拔及旋转黑色接头,否则可能损坏微型阀!

5.不可误将宝塔接头插入快接头内,否则可能导致损坏,将影响正常质保!


(未完待续见下一页)
