微型泵产品分类 >>微型阀门|精密泄压阀介绍
成都新为诚科技有限公司
微型泄压阀|减压阀|微型阀|针型阀|微型负压阀|微型正压阀-CAY系列

参数列表

(点击查看)

 产品彩图

 原理、特点

 该系列特点
 二维图及安装图
 基本参数表

 气路连接及原理图
 压力范围及其他参数
 精密泄压阀具体尺寸
产品彩图

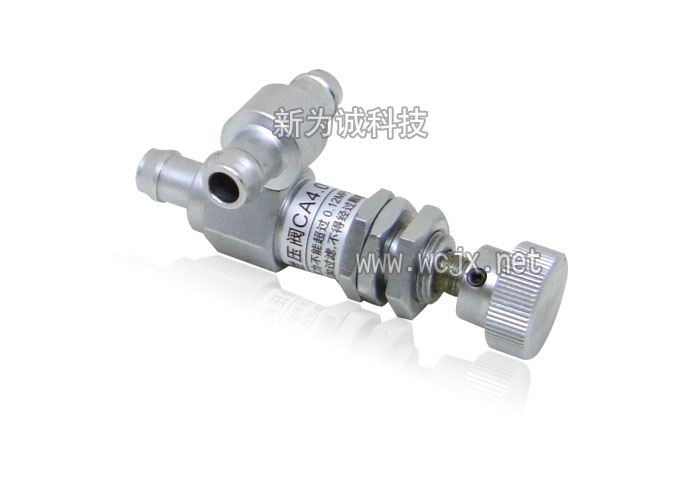

精密泄压阀CA彩图


该系列特点




1.体积小巧(仅两个打火机重叠大),耐压能力好(较高可耐1.2公斤正压);
2.调节范围广、调节细腻;用途广泛,可调节负压或正压;
3.解决客户急需的微型负压泄压阀需求(国内绝大部分泄压阀为正压,负压阀极少,特别是用于微型泵的负压阀很难找到);

4.加工精细,外观精致(表面采用哑光喷涂工艺);调节旋钮阻尼适中;
5.绝大部分部件采用全金属材质精制,自重较沉,有凝重感。



基本参数表


泄压阀型号
CAY12-4.0
CAY08-4.0
CAY07-1.5
CAY5.5-1.5
MAX通径
≈Ф4mm
≈Ф1.5mm
使用压力
≤0.12MPa
安装孔径
Ф12.5mm
工作介质
所抽取的气体必须无腐蚀、不含油分,但允许富含水汽
允许介质气体温度
0℃ ~ 100 ℃

【说明】
1.特别注意:该阀特别精密,对粉尘杂质很敏感,使用时一定要加过滤装置(如类似海绵过滤网装置)!
2.泄压阀不需要能源驱动,只能手动调节;


压力范围及其他参数


气泵型号

负压调节范围(kPa)

正压调节范围(kPa)

配套阀的型号
MAX通径
尺寸图
VJY6639
0~泵的MAX负压
无,该类型产品
不能用于输出正压
CAY12-4.0
≈Ф4mm

VQY6538
FQY4816
0~泵的MAX负压
0~泵的MAX正压
VAY8828
0~泵的MAX负压
无,该类型产品
不能用于输出正压
CAY08-4.0
VCY6725
FCY5015
0~泵的MAX负压
0~泵的MAX正压
PC4020N
0~泵的MAX负压
无,该类型产品
不能用于输出正压
PC3025N
PCF5015N
0~泵的MAX负压
0~泵的MAX正压
PM系列
0~泵的MAX负压
无,该类型产品
不能用于输出正压
CAY5.5-1.5
≈Ф1.5mm
VM系列
VMC系列
VML系列
VLK系列
VLC系列
KAC系列
KAB系列
VMY系列
VUY系列
VAJ系列
VKY系列
CAY07-1.5
VBY系列
VAK系列
VAA系列
PK系列
VAT系列
VBH系列
FM系列
0~泵的MAX负压
0~泵的MAX正压
CAY5.5-1.5
≈Ф1.5mm
FML系列
FKY系列
CAY07-1.5
FAY系列
FNY系列
FAC系列
FAA系列
FAT系列

【说明】
重量:CAY5.5-1.5约110克;CAY07-1.5约114克;CAY08-4.0约120克;CAY12-4.0约126克;


原理、特点



【原理】
“精密泄压阀”主要与我司微型泵配套使用,通过泄压的方式调节管路负压或正压。

【使用注意】
1.不能经过含有腐蚀性或颗粒、杂质的介质;
2.泄压阀承受压力不能大于0.12MPa,不可经过液体介质。

(未完待续见下一页)
