长寿命无刷微型气泵|两用抽气泵|直流无刷微型气泵-大流量高正压FCY系列

参数列表

【点击右边表格文字查看】

  产品彩图

  三维结构安装图

  技术参数表
  随货配件+定做特殊接头
  各种版本对比
  微型泵电路参数(注意事项)
  该系列特点
  产品参数曲线图
  选型注意、警告等
  进口完整版无刷电机调速详解(缺货)
抽打两用无刷微型气泵 产品彩图

抽气打气两用无刷微型气泵FCY

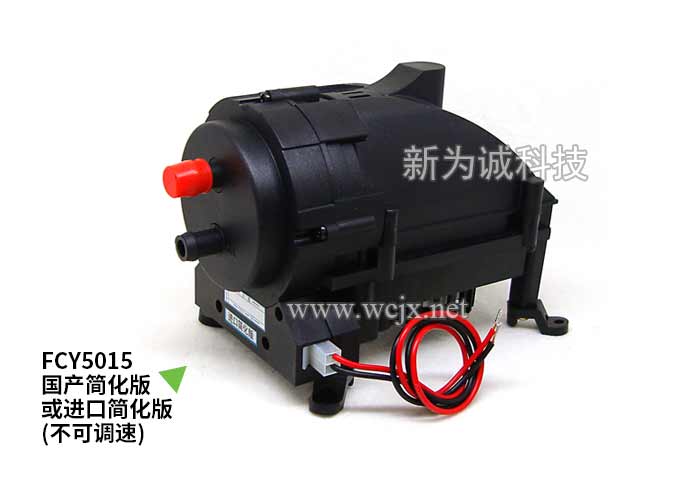

抽打两用微型气泵FCY简化版实物彩图

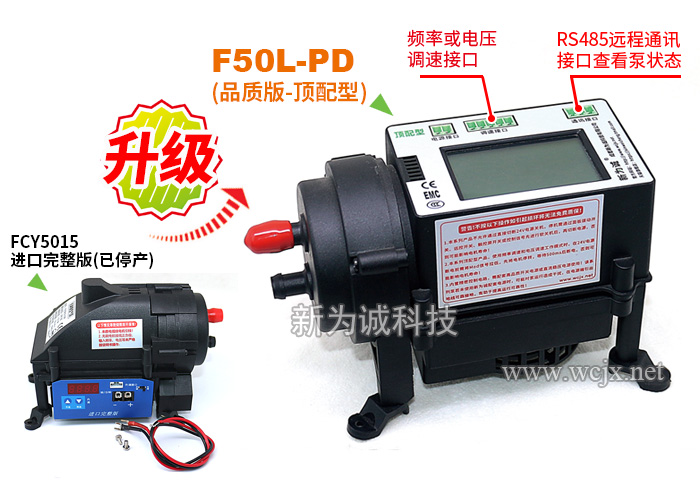

频率调速微型气泵F50 前往升级版产品F50L-PD!
抽打两用调速微型气泵FCY5015进口完整版已停产,请访问升级版产品F50L-PD(品质版-顶配型)

抽打两用无刷微型气泵 技术参数表



型号

电压
(VDC)

负载电流
(A)
功率
(W)
流量(L/min)
相对真空度
(负压)
MAX输出压力
(正压)
峰值流量
平均流量
(kPa)
(kPa)
FCY5015
24
<0.6
<14.4
15
9
≈-50
>100

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。

2.该系列微型泵启动电流较大,为保证泵的正常运转,所配直流稳压电源电流应该超过 6A,例如 24V8A以上的开关直流电源(过载能力要强),否则可能造成泵无法启动甚至烧毁!(注意,此类故障不属于正常质保范围!),强烈推荐我司专门定做的JF-24V2.7A电源。详情点这里!
3.输入电压要求24V±5%。

【其他参数】
1.泵体积(长x宽x高,单位mm):150×80×110(含减震脚);
2.抽、排气嘴尺寸(mm):ø6(内孔)×ø10.5(外径)   接口形状:防滑凸起式(抽排气嘴一样);
3.建议接管(mm):ø8×ø14硅胶管;重量:约580克。
4.红色防尘帽盖得是抽气嘴,黑色防尘帽盖得是排气嘴(有指示:in或out)。


抽打两用无刷微型气泵FCY各种版本对比


该系列目前有3个版本
国产简化版
进口简化版
进口完整版
(因电机缺货,暂停供应)
新为诚
配置比较
电机品质
无刷电机★
无刷电机★★
无刷电机★★★★
隔膜性能
★★
★★★★
轴承性能
★★
★★★★
新为诚微型气泵
性能比较
寿命
★★
★★★★
电磁干扰
▲▲▲▲
▲▲▲
环境温度
0~40℃
0~50℃
0~50℃
调速性能
×
×
过热保护
×
×
过载保护
×
反接保护
说明
  1.以上★越多,代表性能越好;▲越少,代表电磁干扰越低;
  2.以上对比不代表某种产品不好,仅供客户直观感受参考,特此说明!
新为诚
寿命值-FCY5015
≥2500小时
>6000小时
>8000小时
寿命测试说明
    在清洁无腐蚀的实验室内,泵满负载、昼夜不停地连续运行的寿命测试值。视工况良好程度而定,寿命值有变化。
频繁启停
参数
寿命
>10万次
>60万次
>180万次
测试工况
转60秒
停60秒
转30秒
停30秒
转10秒
停10秒
昼夜连续循环,抽气口满负载。
关于调速
1.国产简化版、进口简化版都不能调速;
2.进口完整版有“内调速”或“外调速”2种功能。
3. “内调速”功能无需再输入信号,直接在泵的按钮上调速;“外调速”功能则支持外部输入频率信号或电压信号调速;相当于可调速有3种模式。

抽打两用无刷微型气泵FCY 特点




1.FCY系列无刷微型气泵—具备3模式调速:内调速(泵上有按钮直接调)、外调速(调频调速或模拟电压调速(二选一)),其中外调速仅利用一根信号线就可调节泵的电机转速(间接调节泵的流量)及控制泵的起停;不需大功率驱动,非常适合嵌入自动控制系统(仅进口完整版有以上功能,但缺货中......)
2.创新工艺,tupo传统无刷电机小力矩限制,正压高达100kPa(1公斤),峰值流量15L/Min,属目前无刷抽打两用微型气泵中,正压较大、流量较高产品;
3.FCY系原两用微型气泵中,有刷大力矩PCF5015N升级品,已升级为nidec大力矩无刷电机;重量仅为PCF的60%;超长寿命(完整版约为PCF的3-4倍)、较低干扰;强烈推荐!

4.无刷电机技术:采用定制nidec无刷电机,非常适合频繁起停或长期连续运转工况,带载能力强;
5.进口完整版带调速、反接、过热、过载4重功能或保护,进口简化版带反接、过载2重保护,国产版仅带反接保护:
(1)反接保护:若泵正负极接反电机不会烧毁,但泵不工作,正确连接后,泵恢复正常工作;
(2)过热保护:意外情况可能导致泵电机温度异常升高,会自动保护停机,避免电机烧毁;
(3)过载保护:异物落入电机,可能卡死,会自动保护停机,避免电机烧毁;

6.采用更好的原材料、设备、工艺制造泵部件,成倍提高寿命;全部运动部件都使用耐久型产品,配合nidec无刷电机,全方位提高泵寿命。
7.低干扰:不像有刷电机那样会有杂波污染电源、干扰电子元件,甚至造成控制电路、液晶屏等死机;它不会对控制电路有任何干扰。
8.允许介质富含水汽,可昼夜不停长期连续运转,噪音低;减震装置设计更合理;
9.抽、排气端都可带大负载,甚至堵死也属于正常工作;小体积(仅人手掌大),无油无污染、免维护......



(未完待续见下一页)
