成都新为诚科技有限公司
抽气、打气两用型微型真空泵-大流量、中真空、高正压 PCF 系列

参数列表

【点击右边表格文字查看】

 产品彩图

 使用注意、警告

 该系列特点
 三维结构安装图
 技术参数表
 随货配件
 选型注意事项
 产品参数曲线图
产品彩图


微型抽气打气两用泵PCF

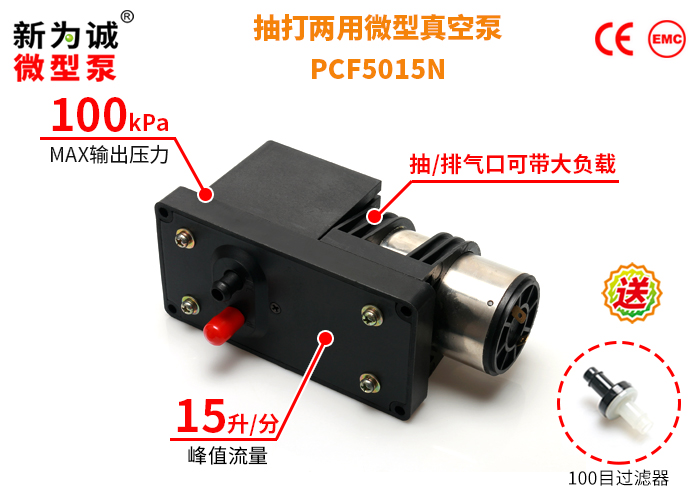

抽打两用微型气泵PCF系列-产品实物图

该系列特点

  1.抽气、打气两用型微型真空泵,可同时提供正负压。抽气口提供负压用于抽真空或吸气;排气口可以输出压缩空气(正压),也可用于排气口有大阻尼元件的抽气系统。
2.大流量、中真空、高正压(MAX0.1MPA即1公斤);体积较小,属于能提供一定正、负压的抽、充气两用微型气泵。
3.泵的抽气口、排气口均可带大负载,甚至完全堵塞,均属正常工作。
4.无污染传输,免维护;可以24小时连续运转;
5.可以任意方向安装;
6.允许介质富含水汽;
7.低能耗。
8.可用于单抽气、单打气充气场合,也可用于抽气、打气两用场合,特别适合系统中有大阻力(阻尼)元件如阀门、细小弯管、大阻尼传感器、在液面以下排气、气体排往密闭或半密闭容器等情况。广泛应用于科研、医疗、环保行业中需要气体转移、气体采样、液面下爆气、加速气体流动、转移、增压等等场合。



技术参数表


型 号
电 压
负载
电流
功率
流量(L/min)
真空度(abs.)
负压(相对压力)
MAX输出压力(相对压力)
体积(MAX
外形尺寸)
(V DC)
(A)
(W)
峰值
流量
平均
流量
(kPa)
(kPa)
(kPa)
(mm)
PCF5015N
(减产中,强烈推荐无刷长寿命升级产品F50,还可调速,点击查看)
12
<1.5
<18
15
10.1
50
≈-50
100
156×64
×72
24
<0.5
<12
15
11.3
对比:标准大气压
101
0
0


注意:所有规格均使用直流电源。所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。

【其他参数】
1.抽、排气嘴尺寸(mm):ø6(内孔)×ø8(外径)  接口形状:直插式(抽气嘴),防滑凸起式(排气嘴);
2.建议接管(mm):ø6×ø10硅胶管;重量:1000克。
3.红色防尘帽盖得是抽气嘴(IN),黑色防尘帽盖得是排气嘴(OUT)。


选型注意事项


【说明】:
1.选型特别注意:泵的抽气口、排气口均可带大负载,甚至完全堵塞,均属正常工作。
2.所有规格均使用直流电源;订购时请一定标明工作电压,例如,PCF5015N-24V。请优先选用24V电压的产品,这更有利于泵长时间工作!
3.低电磁干扰型:如果系统配有精密电路(如单片机)控制微型泵的运行,请选用低电磁干扰型产品。以上所有规格均可制成低电磁干扰型产品,订货时需要特别说明。
4.真空度值越小抽吸能力越强,详见微型真空泵常识.
5.如无特别说明,在标准大气压下的峰值流量我们全部简称流量。

(未完待续见下一页)
