长寿命调速无刷气泵|抽气打气两用微型气泵-中流量中真空中正压 SFNY系列(FNY升级品)

参数列表

【点击右边表格文字查看】

 产品彩图

 三维结构安装图

 技术参数表
 产品参数曲线图
 各种版本对比
 随货配件
 选型注意事项
 无刷电机接线+电气原理及外围电路
 使用条件、注意、警告
 微型泵电路参数(注意事项)

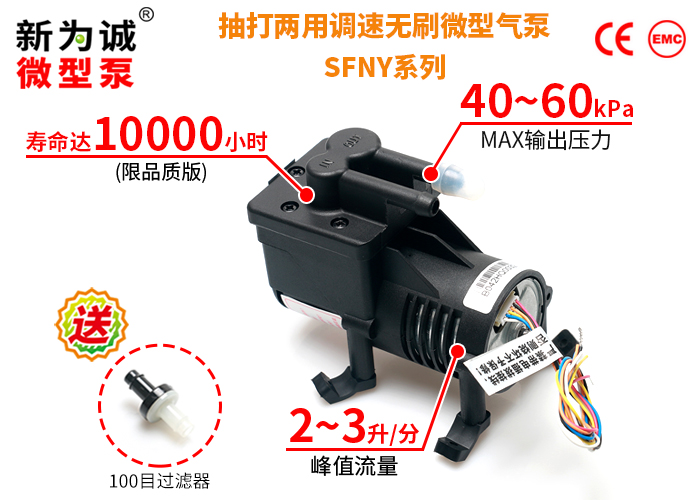

调速微型气泵SFNY产品彩图


无刷微型气泵FAY

抽打两用微型调速气泵SFNY系列-产品实物图


调速微型气泵SFNY技术参数表



型号

额定电压
(V DC)

负载电流
(A)
功率
(W)
流量(L/min)
MAX负压
(相对真空度)
MAX正压
(相对压力)
峰值流量
平均流量

(kPa)

(kPa)
SFNY4002
12
≤0.3
≤3.6
2
1.6
≥-31
≥40
24
≤0.21
≤5.04
1.9
SFNY6003
12
≤0.35
≤4.2
3
2.1
≥-36
≥60
24
≤0.22
≤5.28
2.3
对比:标准大气压
0
0

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。

2.该系列微型泵启动电流较大,为保证泵的正常运转,所配直流稳压电源电流应该超过 3A,例如 24V4A以上的开关直流电源(过载能力要强),否则可能造成泵无法启动甚至烧毁!(注意,此类故障不属于正常质保范围!),强烈推荐我司专门定做的JF-12V5A、JF-24V2.7A电源。详情点这里!
3.输入电压要求12V±10%、24V±5%。
4.版本及代号说明:
(1)版本:该微型泵根据部件质量、品控要求的不同等分为3个版本,简化版、标准版、品质版;
(2)版本对比:订购时,请一定注明具体版本后缀及代码!具体区别请点击以下链接:各种版本对比
5.如无特别说明,技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品,可以联系定制。
6.表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值,平均流量是用皂膜流量计测得的流量值;不建议使用质量流量计进行测量,因为质量流量计采样频率过低、脉动性对不同测量原理的流量计影响不一等原因,可能会导致较大误差(这不是微型泵的问题)。

【体积、接管】
1.泵体积(长××高,包容尺寸,单位mm):92×48×82(含减震脚)
2.抽、排气嘴尺寸(mm):ø4.4(内孔)×ø7.5(外径),接口形状:防滑凸起式(抽排气嘴一样);
3.建议接管(mm):ø6×ø10硅胶管;重量:250克。
4.抽、排气嘴有标签或模具指示(in/out),使用前请一定取下防尘帽。


调速微型气泵SFNY各种版本对比

该系列目前有3个版本
简化版
标准版
品质版
新为诚
配置寿命
电机品质
无刷电机★
无刷电机★★
无刷电机★★★★
隔膜性能
★★
★★★★
轴承性能
★★
★★★★

连续负载运转寿命

>2500小时
>6000小时
>10000小时
新为诚
性能比较
噪音
不做要求
★★
★★★
电磁干扰
▲▲▲▲
▲▲▲
环境温度
0~40℃
0~50℃
0~50℃
调速功能
×
转速反馈信号
×

过热保护

×
过载保护
×

保修

1年
1年
2年
频繁启停
参数
寿命
>18万次
>80万次
>180万次
测试工况
转30秒
停30秒
转15秒
停15秒
转10秒
停10秒
昼夜连续循环,排气口满负载。
注:
(1).★越多,代表此项性能越好;以上对比不代表某种产品不好,供客户根据需要选择适宜的版本,特此说明!
(2).寿命测试条件:在清洁无腐蚀的实验室内,泵满负载(完全堵塞排气口,抽气口保持畅通,直通大气)、昼夜不停地连续运行;环境温度5℃~30℃,随气候波动;相对湿度小于90%,随气候波动。
(3).关于寿命值,若实际工况优于新为诚测试工况,寿命将会延长。
(4).品质版噪音数据以后会更新。简化版与标准版噪音更大,不作具体数据规定、不作检验标准。


调速微型气泵SFNY系列 特点




1.新为诚抽打两用微型气泵SFNY,系热销老产品FNY优化模具升级品,为了兼顾老客户持续采购需求和新客户更高质量、可靠性需求等,在以下方面进行了保留和改进:
(1)参数与FNY系列保持基本一致,且体积、安装尺寸、方式完全兼容,老客户完全可以无缝切换到SFNY系列,不需要改动原有安装方式,不会增加额外成本......;
(2)免费升级:新为诚SFNY“全系列”都配备了转速反馈功能(原FNY简化版是没有反馈功能的);特别适合处于研发期的客户,初期微型泵选型,可选全功能的SFNY简化版,批量定型时再选用品质、寿命更高的标准版、品质版,兼顾价格和品质、降低研发成本!

(3)利用新为诚多年的微型泵生产经验和技术积累,重新设计、开模等;对外观、内部密封结构等优化、改进,使外形更美观、合理:例如散热孔从原电机顶部改为侧面,防尘效果更好;取消了气嘴分型线等,气密性进一步提高!......

2.新为诚抽打两用微型气泵SFNY,中正压、中流量微型无刷气泵,抽打两用,正压范围:40~60kPa;负压范围:-31~-36kPa;峰值流量2-3升/分,仍然采用广受赞誉的nidec品质无刷电机,长寿命、低干扰;袖珍体积,仅3/4拳头大,仅重250克,小巧便携;
3.nidec品质无刷电机:gao端微型气泵的标志性参数-“频繁启停参数”超高,品质版频繁启停次数高达180万次以上!特别适合大负载下,频繁启停或长期昼夜不停连续运转等恶劣工况!新

4.全功能无刷电机技术:仍然采用广受赞誉的定制,额外提供“PWM调速、电机反馈”等信号线,真正做到“全功能”;可通过“占空比”来调节电机转速、改变泵的输出流量,忽快忽慢、随心所欲;
5.PWM调速功能:可通过电路(PWM脉宽调制)输出方波,利用信号“占空比”来调节电机转速、改变泵的输出流量,忽快忽慢、随心所欲;
直接调整泵的流量,完全不用阀门调节,简化气路系统,可满足负载不同,“恒流”、“恒压”等多种应用;
6.低干扰:不像有刷电机那样会有杂波污染电源、干扰电子元件,甚至造成控制电路、液晶屏等死机;它基本不会对控制电路有干扰。
7.长寿命:对比早期有刷电机微型气泵产品,采用更好的原材料、设备、工艺制造泵部件;全部运动部件都使用耐久型产品,配合nidec无刷电机,全方位提高泵寿命。
8.两重自动保护:过载、过热保护(简化版无):
(1)过热保护:意外情况可能导致泵电机温度异常升高,会自动保护停机,避免电机烧毁;
(2)过载保护:异物落入电机,可能卡死,会自动保护停机,避免电机烧毁;
9.允许介质富含水汽,可昼夜不停长期连续运转,噪音低;
10.抽、排气端都可带大负载,甚至堵死也属于正常工作;小体积,无油不污染介质、免维护......



(未完待续见下一页)
