长寿命无刷微型真空泵|无刷微型抽气泵|直流调速微型真空泵-中流量高真空SVBY系列(VBY升级品)

参数列表【点击右边表格文字查看】	●	产品彩图	●	三维结构安装图
	●	技术参数表	●	随货配件
	●	各种版本对比	●	定做产品+无刷电机接线说明
	●	选型注意事项	●	产品参数曲线图(暂无后期补充)
	●	使用条件、注意、警告	●	微型泵电路参数(注意事项)


	高负压调速真空泵SVBY 产品彩图		● ● ●

高负压无刷气泵SVBY

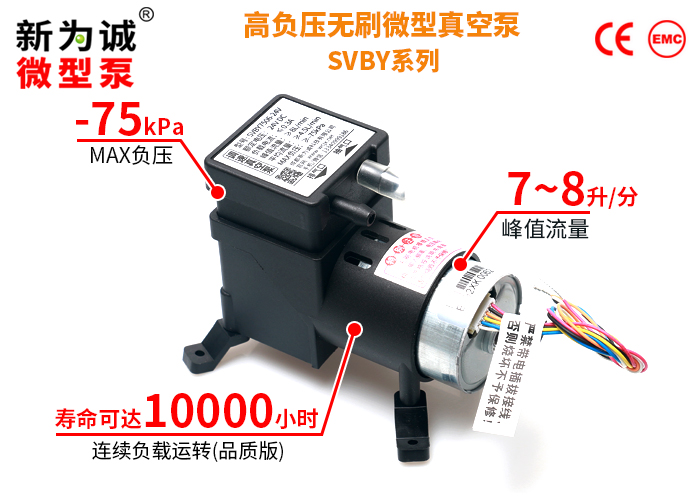

高负压调速微型真空泵SVBY系列-产品实物图


	高负压调速真空泵SVBY 技术参数表		● ● ●

型号	额定电压 (VDC)	负载电流 (A)	功率 (W)	流量(L/min)		MAX负压 (相对真空度)
型号	额定电压 (VDC)	负载电流 (A)	功率 (W)	峰值流量	平均流量	(kPa)
SVBY7505	12	≤0.4	≤4.8	≥5	3.5	≥-75
SVBY7506	24	≤0.3	≤7.2	≥8	4.5	≥-75
对比：标准大气压						0

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。
2.该系列微型泵启动电流较大，为保证泵的正常运转，所配直流稳压电源电流应该超过 3A，例如 24V4A以上的开关直流电源(过载能力要强)，否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的JF-12V5A、JF-24V2.7A电源。详情点这里！
3.输入电压要求12V±10%、24V±5%。
4.版本及代号说明：
(1)版本：该微型泵根据部件质量、品控要求的不同等分为3个版本，简化版、标准版、品质版；
(2)版本对比：订购时，请一定注明具体版本后缀及代码！具体区别请点击以下链接：各种版本对比；
5.如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定制。
6.表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值；不建议使用质量流量计进行测量，因为质量流量计采样频率过低、脉动性对不同测量原理的流量计影响不一等原因，可能会导致较大误差(这不是微型泵的问题)。

【体积、接管】
1.泵体积(长×宽×高，包容尺寸，单位mm)：88×39.8×74.6(含减震脚)；
2.抽、排气嘴尺寸(mm)：ø3.2(内孔)×ø6.2(外径) 接口形状：防滑凸起式(抽排气嘴一样)；
3.建议接管(mm)：ø4×ø8硅胶管；重量：240克。
4.抽、排气嘴有标签或模具指示(in/out)，使用前请一定取下防尘帽。


	高负压调速真空泵SVBY 各种版本对比		● ● ●

该微型泵根据部件档次、品控要求的不同等分为3个版本，如下表：

该系列目前有3个版本		简化版	标准版	品质版
新为诚配置寿命	电机品质	无刷电机★	无刷电机★★	无刷电机★★★★
	隔膜性能	★	★★	★★★★
	轴承性能	★	★★	★★★★
	连续负载运转寿命	＞2500小时	＞6000小时	＞10000小时
新为诚性能比较	噪音	不做要求	★★	★★★
	电磁干扰	▲▲▲▲	▲▲▲	▲
	环境温度	0～40℃	0～50℃	0～50℃
	调速功能	√	√	√
	转速反馈信号	√	√	√
	过热保护	×	√	√
	过载保护	×	√	√
	保修	1年	1年	2年
频繁启停参数	寿命	＞18万次	＞80万次	＞180万次
	测试工况	转30秒停30秒	转15秒停15秒	转10秒停10秒
	测试工况	昼夜连续循环，抽气口满负载。
调速器		12V配TS-D12调速器，24V配TS-C24调速器。请注意区分电压！

注：
(1).★越多，代表此项性能越好；以上对比不代表某种产品不好，供客户根据需要选择适宜的版本，特此说明!
(2).寿命测试条件：在清洁无腐蚀的实验室内，泵满负载（完全堵塞抽气口，排气口保持畅通，直通大气）、昼夜不停地连续运行；环境温度5℃～30℃，随气候波动；相对湿度小于90%，随气候波动。
(3).关于寿命值，若实际工况优于新为诚测试工况，寿命将会延长。
(4).品质版噪音数据以后会更新。简化版与标准版噪音更大，不作具体数据规定、不作检验标准。


	高负压调速真空泵SVBY 特点		● ● ●


	1.新为诚调速微型真空泵SVBY，系热销老产品VBY优化模具升级品，为了兼顾老客户持续采购需求和新客户更高质量、可靠性需求等，在以下方面进行了保留和改进： (1)参数与VBY保持基本一致，但泵体积更小巧，长度缩减10mm，宽和高缩减了2-3mm，更节省空间；减震脚垫变更后分布更合理，整体重心更稳固； (2)免费升级：新为诚SVBY“全系列”都配备了PWM调速、转速反馈功能(原VBY简化版是没有反馈功能的)；特别适合处于研发期的客户，初期微型泵选型，可选全功能的SVBY简化版，批量定型时再选用品质、寿命更高的标准版、品质版，兼顾价格和品质、降低研发成本！ (3)利用新为诚多年的微型泵生产经验和技术积累，重新设计、开模等；对外观、内部密封结构等优化、改进，使外形更美观、合理：例如加强了散热、取消了气嘴分型线等，气密性、可靠性更高等...... 2.新为诚调速微型真空泵SVBY，负压同原VBY一样可达-0.075MPA，但峰值流量提高到5-8升/分，调速范围更是从VBY的约60%-全转速，提高到了30%-全转速！((且是在堵死抽气口下！)，属于目前无刷微型真空泵中兼具高负压、可调速、小体积的高性价比产品！ 3.nidec品质无刷电机：gao端微型真空泵的标志性参数-“频繁启停参数”较高，品质版MAX频繁启停次数高达180万次以上！特别适合大负载下，频繁启停或长期昼夜不停连续运转等恶劣工况！ 4.全功能无刷电机技术：仍然采用广受赞誉的定制nidec无刷电机，额外提供“PWM调速、电机反馈”等信号线，真正做到“全功能”；可通过“占空比”来调节电机转速、改变泵的输出流量，忽快忽慢、随心所欲； 5.PWM调速功能：可通过电路(PWM脉宽调制)输出方波，利用信号“占空比”来调节电机转速、改变泵的输出流量，忽快忽慢、随心所欲；直接调整泵的流量，完全不用阀门调节，简化气路系统，可满足负载不同，“恒流”、“恒压”等多种应用； 6.低干扰：不像有刷电机那样会有杂波污染电源、干扰电子元件，甚至造成控制电路、液晶屏等死机；它基本不会对控制电路有干扰。 7.长寿命：对比早期有刷电机微型气泵产品，采用更好的原材料、设备、工艺制造泵部件；全部运动部件都使用耐久型产品，配合nidec无刷电机，全方位提高泵寿命。 8.两重自动保护：过载、过热保护(简化版无)： (1)过热保护：意外情况可能导致泵电机温度异常升高，会自动保护停机，避免电机烧毁； (2)过载保护：异物落入电机，可能卡死，会自动保护停机，避免电机烧毁； 9.袖珍体积(仅约普通成年人3/4拳头大)；允许介质富含水汽，可昼夜不停长期连续运转，噪音低； 10.抽气端可带大负载，甚至堵死也属于正常工作；排气端不可带阻尼元件；无油无污染、免维护......
