中流量无刷微型真空水泵|调速水气两用水泵|调速无刷自吸水泵-调速循环水泵 SWJY系列(WJY升级品)

参数列表

【点击右边表格文字查看】

 产品彩图

 三维结构安装图

 技术参数表
 调速泵各种类型接线详解
 各种版本对比
 随货配件+定做特殊接头
 选型注意事项
 启动电流曲线图
 使用条件、注意、警告

中流量无刷自吸调速24v水泵SWJY 产品彩图


无刷微型气泵FAY

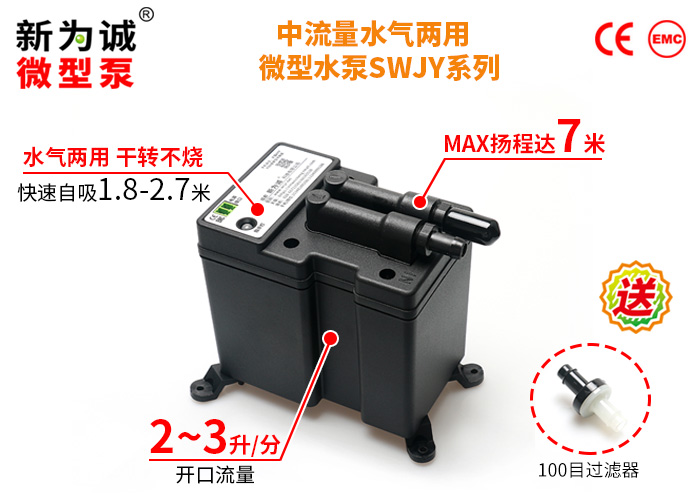

水气两用中流量无刷微型水泵SWJY(不调速)-产品实物图

无刷微型气泵FAY

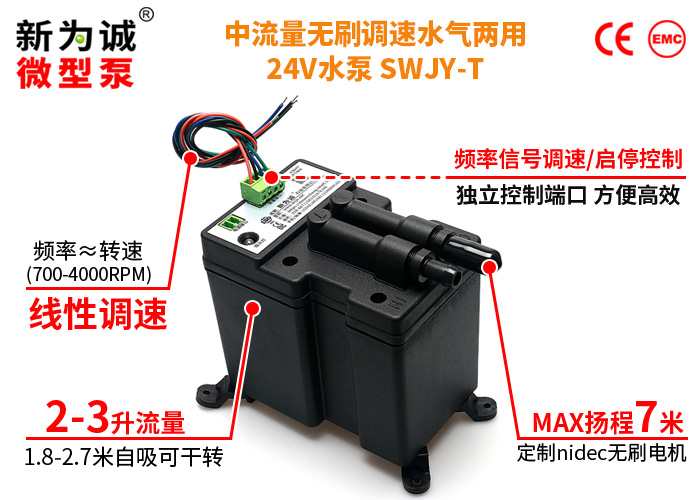

水气两用中流量无刷微型调速水泵SWJY-产品实物图


中流量无刷自吸调速24v水泵SWJY 技术参数表


型号
做水泵时
做真空泵时
额定
电压
负载
电流
额定
功率
开口
流量
吸程
MAX
扬程
额定
电压
负载
电流
额定
功率
平均
流量
MAX负压
(相对真空度)
(V DC)
(A)
(W)
(L/min)
(M)
(M)
(V DC)
(A)
(W)
(L/min)
(kPa)
SWJY1802
24
≤0.55
≤13.2
≥2.0
1.8
7
24
≤0.50
≤12
≥1.6
≥-18
SWJY2703
24
≤0.62
≤14.88
≥3.0
2.7
7
24
≤0.52
≤12.48
≥2.4
≥-27
对比:标准大气压
 0

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。
(1)该系列泵MAX启动电流为6A左右,持续时间约100ms;故要求选用的开关直流稳压电源,至少能够耐受100毫秒的6A或以上电流浪涌(耐冲击能力好)。鉴于该启动特性,建议应使用24V6A(约150W)及以上的电源!否则有可能因为电源耐冲击力差,过流保护过小等,造成泵无法启动、电机烧毁等;注意,此类故障不属于正常质保范围!详情点这里!
(2)强烈建议选用新为诚经过改造、配有面板的定做电源 MV-24V6A,避免因电源不符合要求,导致泵无法正常使用!

2.输入电压要求24V±5%。
3.版本及代号说明:
(1)是否能调速:能频率调速版本,后缀加T,例如:SWJY2703TJ-24V(调速型-简化版);不调速版本,无后缀,例如:SWJY2703J(不调速型-简化版);
(2)简化/标准/品质版:
根据部件质量、品控要求的不同
等分为3个版本,简化版、标准版、品质版;
(3)实例说明:比如SWJY2703B-24V,就代表不能调速的标准版;而SWJY1802TP-24V,就代表能调速的品质版......
(4)版本对比:订购时,请一定注明具体版本后缀及代码!具体区别请点击以下链接:各种版本对比

4.如无特别说明,技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品,可以联系定制。
5.表中平均流量是作为真空泵用时,用皂膜流量计测得的流量值;作为水泵使用时,开口流量是用量杯配合秒表多次测量后求平均所得;使用内径7mm硅胶管,抽水管长300mm,排水管长100mm,不接其他阻尼元件,无变径等;
6.不建议使用质量流量计进行测量,因为质量流量计采样频率过低、脉动性对不同测量原理的流量计影响不一等原因,可能会导致较大误差(这不是微型泵的问题)。


【体积、接管】
1.泵体积(长××高,包容尺寸,单位mm):129×71×115(含减震脚)
2.抽、排气嘴尺寸(mm):默认标配黑色PP宝塔接头ø6(内孔)×ø9,接口形状:防滑凸起式(抽排气嘴一样),材质:PP;
3.建议接管(mm):ø6×ø10硅胶管;重量:约550克。
4.抽、排气嘴有标签或模具指示(in/out),使用前请一定取下防尘帽。


中流量无刷自吸调速24v水泵SWJY 各种版本对比

该微型泵根据部件档次、品控要求的不同等分为3个版本,如下表:
版本比较
简化版
标准版
品质版
新为诚配置
电机品质
无刷电机★
无刷电机★★
无刷电机★★★★
隔膜性能
★★
★★★★
轴承性能
★★
★★★★
新为诚
性能

满载寿命(抽水)

>3500小时
>6000小时
>10000小时
空载寿命(抽气)
>8000小时
>12000小时
>18000小时
定制电机寿命
>10000小时
>15000小时
>20000小时
噪音
不做要求
★★
★★★
电磁干扰
▲▲▲
▲▲
调速功能
型号中不带“T”的不可调速,带“T”才可调速
转速反馈信号
×
×
×

过载保护

×

保修

1年
1年
2年
频繁启停
参数
寿命
>10万次
>60万次
>150万次
测试工况
转60秒
停60秒
转30秒
停30秒
转15秒
停15秒
昼夜连续循环,抽气口满负载。
调速器
对于可调速版本,新为诚暂未推出匹配的调速器
产品寿命测试说明:
1.★越多,代表此项性能越好;以上对比不代表某种产品不好,供客户根据需要选择适宜的版本,特此说明!
2.满载寿命测试是泵进水口连接软管并浸入清洁水液面下,连续运行抽水。
3.空载寿命测试是泵抽气口、排气口直通大气。
4.电机寿命测试是电机在良好散热下,不带负载24小时不停机连续运转;
5.寿命测试环境条件:在清洁无腐蚀实验室内,环境温度5~33℃随气候波动,环境相对湿度50%~85%,随气候波动;若实际工况优于我们测试工况,寿命将会延长。
6.品质版噪音数据以后会更新。简化版与标准版噪音更大,不作具体数据规定、不作检验标准。
7.实验数据来源为新为诚科技老化及寿命实验室,以及供应商实验室。

中流量无刷自吸调速24v水泵SWJY 特点




1.新为诚微型两用水泵SWJY,系热销老产品WJY优化模具升级品,为了兼顾老客户持续采购需求和新客户更高质量、可靠性需求等,在以下方面进行了保留和改进:
(1)新推出可频率调速的SWJY-T型号,中等流量、自吸能调速、又能长期连续运转的微型水泵横空出世!
(2)参数与WJY系列保持基本一致,且体积、安装尺寸、方式完全兼容,老客户完全可以无缝切换到SWJY系列,不需要改动原有安装方式,不会增加额外成本......;
(3)利用新为诚多年的微型泵生产经验和技术积累,重新设计、开模等;对外观、内部密封结构等优化、改进,使外形更美观、合理:例如变更接插件形式,更不易脱落;新增高低温环境型,允许环境温度范围更广......

2.新为诚两用微型水泵SWJY,属于非常独特的抽气、抽水两用泵,工作介质可以为气体和液体(非油且无强腐蚀、无颗粒等);既可抽水、也可抽气;无油不污染介质、免维护......
3.新为诚两用微型水泵SWJY,中大流量(2000-3000ml/Min),既有较高的扬程:7米;又具备可靠迅速自吸能力,吸程可达1.8-2.7米,袖珍体积(仅拳头大),用于类似空调排水等无需调速场合,成本更低!长寿命、低干扰;质量仅550克,小巧便携;
4.新为诚无刷水泵SWJY,采用nidec品质无刷电机:gao端微型水泵的标志性参数-“频繁启停参数”chao高,品质版频繁启停次数高达150万次以上!特别适合大负载下,频繁启停或长期昼夜不停连续运转等恶劣工况!

5.新为诚两用微型水泵SWJY,可长时间缺水空转、干转不损坏;配合新为诚浮动开关FS20A,可实现空调冷凝水无人值守自动排水等用途,性价比高;不像某些叶轮式或离心式微型水泵,缺水空转几十秒甚至几秒钟就烧毁了!

6.低干扰:不像有刷电机那样会有杂波污染电源、干扰电子元件,甚至造成控制电路、液晶屏等死机;它基本不会对控制电路有干扰。
7.长寿命:对比早期小力矩有刷电机微型水泵产品,采用更好的原材料、设备、工艺制造泵部件;全部运动部件都使用耐久型产品,配合nidec无刷电机,全方位提高泵寿命。
8.自带过载保护:异物落入电机,可能卡死,会自动保护停机,避免电机烧毁;
9.新为诚SWJY两用泵,做气泵用时,抽、排气端都可带大负载,甚至堵死也属于正常工作;作水泵使用时,抽水口可满负载运行(完全堵塞),排水口只可短暂堵塞;可昼夜不停长期连续运转,噪音低!



(未完待续见下一页)
