无刷微型循环水泵|无刷自吸微型水泵|水气两用水泵|空调抽水泵-中小流量自吸水泵 SWKY系列(WKY升级品)

参数列表

【点击右边表格文字查看】

 产品彩图

 三维结构安装图

 技术参数表
 产品参数曲线图(后期提供)
 各种版本对比
 随货配件
 选型注意事项
 无刷电机接线+电气原理及外围电路
 使用条件、注意、警告
 微型泵电路参数(注意事项)
微型空调水泵循环泵SWKY 产品彩图


无刷微型气泵FAY

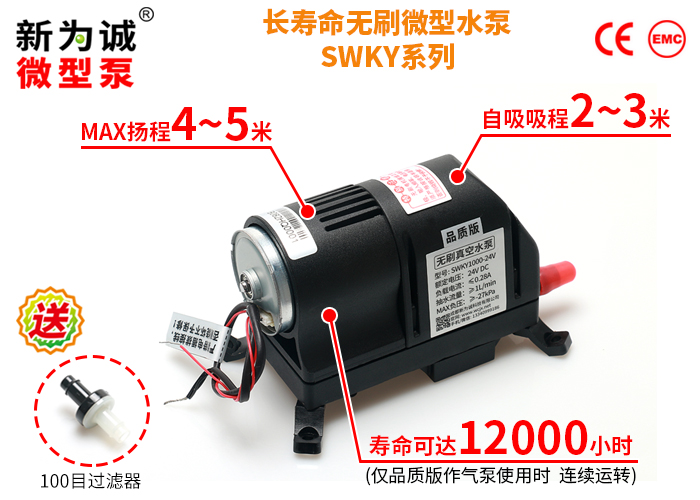

微型空调水泵循环泵SWKY-产品实物图


微型空调水泵循环泵SWKY 技术参数表


型号
做水泵时
做真空泵时
额定
电压
负载
电流
额定
功率
开口
流量
吸程
MAX
扬程
额定
电压
负载
电流
额定
功率
平均
流量
MAX负压
(相对真空度)
(V DC)
(A)
(W)
(L/min)
(M)
(M)
(V DC)
(A)
(W)
(L/min)
(kPa)
SWKY600
12
≤0.35
≤4.2
≥0.6
2
4
12
≤0.33
≤3.96
≥0.6
≥-17
24
≤0.26
≤6.24
24
≤0.20
≤4.8
≥0.7
SWKY1000
12
≤0.50
≤6.0
≥1.0
3
5
12
≤0.38
≤4.56
≥0.9
≥-27
24
≤0.28
≤6.72
24
≤0.22
≤5.28
≥1.2
对比:标准大气压
 0

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。

2.该系列微型泵启动电流较大,为保证泵的正常运转,所配直流稳压电源电流应该超过 3A,例如 24V4A以上的开关直流电源(过载能力要强),否则可能造成泵无法启动甚至烧毁!(注意,此类故障不属于正常质保范围!),强烈推荐我司专门定做的JF-12V5A、JF-24V2.7A电源。详情点这里!
3.输入电压要求12V±10%、24V±5%。
4.版本及代号说明:
(1)版本:该微型泵根据部件质量、品控要求的不同等分为3个版本,简化版、标准版、品质版;比如SWKY1000B-24V,就代表标准版,注意:SWKY全部版本都不能调速、也不能反馈!
(2)版本对比:订购时,请一定注明具体版本后缀及代码!具体区别请点击以下链接:各种版本对比
5.如无特别说明,技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品,可以联系定制。
6.表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值,平均流量是用皂膜流量计测得的流量值;不建议使用质量流量计进行测量,因为质量流量计采样频率过低、脉动性对不同测量原理的流量计影响不一等原因,可能会导致较大误差(这不是微型泵的问题)。

【体积、接管】
1.泵体积(长××高,包容尺寸,单位mm):118×47×73(含减震脚)
2.抽、排气嘴尺寸(mm):ø5(内孔)×ø8(外径),接口形状:防滑凸起式(抽排气嘴一样);
3.建议接管(mm):ø6×ø10硅胶管;重量:310克。
4.抽、排气嘴有标签或模具指示(in/out),使用前请一定取下防尘帽。


微型空调水泵循环泵SWKY 各种版本对比

该微型泵根据部件档次、品控要求的不同等分为3个版本,如下表:
该系列目前有3个版本
简化版
标准版
品质版
新为诚
配置寿命
电机品质
无刷电机★
无刷电机★★
无刷电机★★★★
隔膜性能
★★
★★★★
轴承性能
★★
★★★★

连续负载
运转寿命

抽气时
>3000小时
>6000小时
>12000小时
抽水时
>2500小时
>5000小时
>8000小时
新为诚
性能比较
噪音
不做要求
★★
★★★
电磁干扰
▲▲▲▲
▲▲▲
环境温度
0~40℃
0~50℃
0~50℃
调速功能
×
×
×
转速反馈信号
×
×
×

过热保护

×

过载保护

×

保修

1年
1年
2年
频繁启停
参数
寿命
>18万次
>80万次
>180万次
测试工况
转30秒
停30秒
转15秒
停15秒
转10秒
停10秒
昼夜连续循环,抽气口满负载。
调速器
不能调速,无匹配的调速器
注:
(1).★越多,代表此项性能越好;以上对比不代表某种产品不好,供客户根据需要选择适宜的版本,特此说明!
(2).寿命测试条件:在清洁无腐蚀的实验室内,分别用两种方式对其进行寿命试验。第一种方式,昼夜不停连续抽清水;第二种方式,泵满负载(完全堵塞抽气口,排气口保持通畅,直通大气)、昼夜不停地连续抽真空。环境温度5℃~30℃,随气候波动;相对湿度小于90%,随气候波动。
(3).关于寿命值,若实际工况优于新为诚测试工况,寿命将会延长。
(4).品质版噪音数据以后会更新。简化版与标准版噪音更大,不作具体数据规定、不作检验标准。

微型空调水泵循环泵SWKY 特点




1.新为诚微型两用水泵SWKY,系热销老产品WKY优化模具升级品,为了兼顾老客户持续采购需求和新客户更高质量、可靠性需求等,在以下方面进行了保留和改进:
(1)参数与WKY系列保持基本一致,且体积、安装尺寸、方式完全兼容,老客户完全可以无缝切换到SWKY系列,不需要改动原有安装方式,不会增加额外成本......;
(2)利用新为诚多年的微型泵生产经验和技术积累,重新设计、开模等;对外观、内部密封结构等优化、改进,使外形更美观、合理:例如新增了散热孔,更有利于长期连续运转;新增高低温环境型,允许环境温度范围更广......

2.新为诚两用微型水泵SWKY,属于非常独特的抽气、抽水两用泵,工作介质可以为气体和液体(非油且无强腐蚀、无颗粒等);既可抽水、也可抽气;无油不污染介质、免维护......
3.新为诚两用微型水泵SWKY,中小流量(600-1000ml/Min),又具备一定的扬程:4-5米;且具备可靠迅速自吸能力,吸程可达2-3米,袖珍体积(仅3/4拳头大),用于类似空调排水等无需调速场合,成本更低!长寿命、低干扰;质量仅310克,小巧便携;
4.新为诚无刷水泵SWKY,采用nidec品质无刷电机:gao端微型水泵的标志性参数-“频繁启停参数”chao高,品质版频繁启停次数高达180万次以上!特别适合大负载下,频繁启停或长期昼夜不停连续运转等恶劣工况!

5.新为诚两用微型水泵SWKY,可长时间缺水空转、干转不损坏;配合新为诚浮动开关FS20A,可实现空调冷凝水无人值守自动排水等用途,性价比高;不像某些叶轮式或离心式微型水泵,缺水空转几十秒甚至几秒钟就烧毁了!

6.低干扰:不像有刷电机那样会有杂波污染电源、干扰电子元件,甚至造成控制电路、液晶屏等死机;它基本不会对控制电路有干扰。
7.长寿命:对比早期小力矩有刷电机微型水泵产品,采用更好的原材料、设备、工艺制造泵部件;全部运动部件都使用耐久型产品,配合nidec无刷电机,全方位提高泵寿命。
8.两重自动保护:过载、过热保护(简化版无):
(1)过热保护:意外情况可能导致泵电机温度异常升高,会自动保护停机,避免电机烧毁;
(2)过载保护:异物落入电机,可能卡死,会自动保护停机,避免电机烧毁;
9.新为诚SWKY两用泵,做气泵用时,抽、排气端都可带大负载,甚至堵死也属于正常工作;作水泵使用时,抽水口可满负载运行(完全堵塞),排水口只可短暂堵塞;可昼夜不停长期连续运转,噪音低!



(未完待续见下一页)
