调速微型水泵|迷你微型水泵|水气两用水泵|12v调速水泵-小流量自吸无刷水泵 SWUY系列(WUY升级品)

参数列表【点击右边表格文字查看】	●	产品彩图	●	三维结构安装图
	●	技术参数表	●	产品参数曲线图(暂无)
	●	各种版本对比	●	随货配件
	●	选型注意事项	●	无刷电机接线+电气原理及外围电路
	●	使用条件、注意、警告	●	微型泵电路参数(注意事项)


	调速无刷微型水泵SWUY 产品彩图		● ● ●

无刷微型气泵FAY

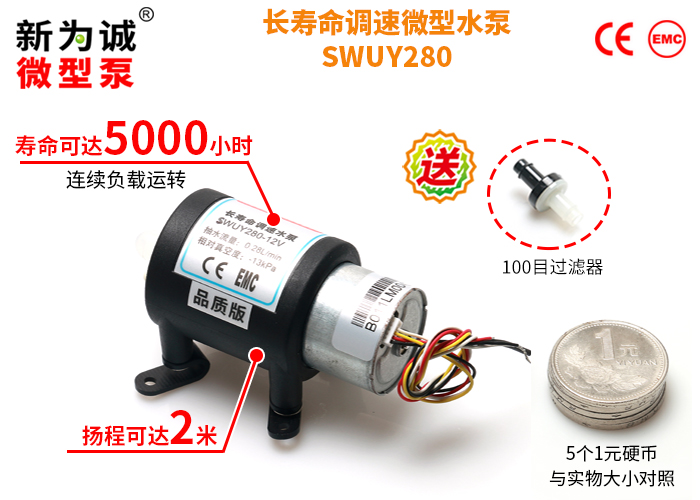

调速迷你微型水泵SWUY系列-产品实物图


	调速迷你微型水泵SWUY 技术参数表		● ● ●

型号	做水泵时						做真空泵时
	额定电压	负载电流	额定功率	开口流量	吸程	MAX 扬程	额定电压	负载电流	额定功率	平均流量	MAX负压 (相对真空度)
	(V DC)	(A)	(W)	(L/min)	(M)	(M)	(V DC)	(A)	(W)	(L/min)	(kPa)
SWUY280	12	≤0.21	≤2.52	≥0.28	1.5	2	12	≤0.14	≤1.68	≥0.4	≥-13
对比：标准大气压											0

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。
2.该系列微型泵启动电流稍大，为保证泵的正常运转，所配直流稳压电源电流应该超过 2A，例如 12V2A以上的开关直流电源(过载能力要强)，否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的12V2A电源。详情点这里！
3.输入电压要求12V±10%。
4.版本及代号说明：
(1)版本：该微型泵根据部件质量、品控要求的不同等分为3个版本，简化版、标准版、品质版；比如SWUY280P-12V，就代表版品质版，带调速、转速反馈功能；
(2)版本对比：订购时，请一定注明具体版本后缀及代码！具体区别请点击以下链接：各种版本对比
5.如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定制。
6.表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值；不建议使用质量流量计进行测量，因为质量流量计采样频率过低、脉动性对不同测量原理的流量计影响不一等原因，可能会导致较大误差(这不是微型泵的问题)。

【体积、接管】
1.泵体积(长×宽×高，包容尺寸，单位mm)：60.5×32.1×40(含减震脚)；
2.抽、排气嘴尺寸(mm)：ø2.1(内孔)×ø4.6(外径)，接口形状：直插式(抽气嘴)、防滑凸起式(排气嘴)；
3.建议接管(mm)：ø3×ø6硅胶管；重量：60克。
4.抽、排气嘴有标签或模具指示(in/out)，使用前请一定取下防尘帽。


	调速迷你微型水泵SWUY 各种版本对比		● ● ●

该微型泵根据部件档次、品控要求的不同等分为3个版本，如下表：

该系列目前有3个版本		简化版	标准版	品质版
新为诚配置寿命	电机品质	无刷电机★	无刷电机★★	无刷电机★★★★
	隔膜性能	★	★★	★★★★
	轴承性能	★	★★	★★★★
	连续负载运转寿命	＞2800小时	＞4500小时	＞5500小时
新为诚性能比较	噪音	不做要求	★★	★★★
	电磁干扰	▲▲▲▲	▲▲▲	▲
	调速功能	√	√	√
	转速反馈信号	√	√	√
	过热保护	×	√	√
	过载保护	×	√	√
	保修	1年	1年	2年
频繁启停参数	寿命	＞10万次	＞60万次	＞150万次
	测试工况	转60秒停60秒	转30秒停30秒	转20秒停20秒
		昼夜连续循环，抽气口满负载。
调速器		配TS-F12调速器

注：
(1).★越多，代表此项性能越好；以上对比不代表某种产品不好，供客户根据需要选择适宜的版本，特此说明!
(2).寿命测试条件：在清洁无腐蚀的实验室内，分别用两种方式对其进行寿命试验。第一种方式，昼夜不停连续抽清水；第二种方式，泵满负载（完全堵塞抽气口，排气口保持通畅，直通大气）、昼夜不停地连续抽真空。环境温度5℃～30℃，随气候波动；相对湿度小于90%，随气候波动。
(3).关于寿命值，若实际工况优于新为诚测试工况，寿命将会延长。
(4).品质版噪音数据以后会更新。简化版与标准版噪音更大，不作具体数据规定、不作检验标准。


	调速迷你微型水泵SWUY 特点		● ● ●


	1.新为诚水气两用迷你水泵SWUY，系热销老产品WUY优化模具升级品，为了兼顾老客户持续采购需求和新客户更高质量、可靠性需求等，在以下方面进行了保留和改进： (1)参数与WUY系列保持基本一致，且体积、安装尺寸、方式完全兼容，老客户完全可以无缝切换到SWUY系列，不需要改动原有安装方式，不会增加额外成本......； (2)免费升级：新为诚SWUY“全系列”都配备了转速反馈功能(原WUY简化版是没有反馈功能的)；特别适合处于研发期的客户，初期微型泵选型，可选全功能的SWUY简化版，批量定型时再选用品质、寿命更高的标准版、品质版，兼顾价格和品质、降低研发成本！ 2.新为诚SWUY调速迷你水泵，属于非常独特的抽气、抽水两用泵，工作介质可以为气体和液体(非油且无强腐蚀、无颗粒等)；既可抽水、也可抽气；无油不污染介质、免维护...... 3.新为诚SWUY调速迷你水泵，小流量(280ml/Min)，又具备一定的扬程：2米；且具备可靠迅速自吸能力，吸程可达1.5米，长寿命较长、低干扰；迷你体积(仅1/4普通成年人手掌大)，质量仅60克，小巧便携； 4.nidec品质无刷电机：gao端微型水泵的标志性参数-“频繁启停参数”较高，品质版频繁启停次数可达150万次以上！可在进气口大负载下，频繁启停或长期昼夜不停连续运转等较恶劣工况！ 5.新为诚SWUY调速迷你水泵，可长时间缺水空转、干转不损坏；不像某些叶轮式或离心式微型水泵，缺水空转几十秒甚至几秒钟就会烧毁！ 6.全功能无刷电机技术：仍然采用广受赞誉的定制nidec品质无刷调速电机，额外提供“PWM调速、电机反馈”等信号线，真正做到“全功能”；可通过“占空比”来调节电机转速、改变泵的输出流量，忽快忽慢、随心所欲； 7.PWM调速功能：可通过电路(PWM脉宽调制)输出方波，利用信号“占空比”来调节电机转速、改变泵的输出流量，忽快忽慢、随心所欲；直接调整泵的流量，完全不用阀门调节，简化气路系统，可满足负载不同，“恒流”、“恒压”等多种应用； 8.低干扰：不像有刷电机那样会有杂波污染电源、干扰电子元件，甚至造成控制电路、液晶屏等死机；它基本不会对控制电路有干扰。 9.长寿命：对比早期小力矩有刷电机微型水泵产品，采用更好的原材料、设备、工艺制造泵部件；全部运动部件都使用耐久型产品，配合nidec无刷电机，全方位提高泵寿命。 10.两重自动保护：过载、过热保护(简化版无)： (1)过热保护：意外情况可能导致泵电机温度异常升高，会自动保护停机，避免电机烧毁； (2)过载保护：异物落入电机，可能卡死，会自动保护停机，避免电机烧毁； 11.新为诚SWUY微型两用水泵，做气泵用时，抽气端可带大负载，甚至堵死也属于正常工作；但排气端不可堵塞；做水泵用时，抽排水口都不可堵塞；但可用于水采样等轻负载场合，可昼夜不停长期连续运转，噪音低!
