您当前的位置:首页>>5V调速微型真空泵V24D系列
微型泵产品分类 >>5V调速微型真空泵V24D介绍
成都新为诚科技有限公司
3.7V锂电池微型真空泵|野外取样微型抽气泵|5v直流小气泵|便携调速微型真空泵-小流量低真空V24D系列

参数列表

【点击右边表格文字查看】

 产品彩图

 三维结构安装图

 技术参数表
 随货配件
 特点简介
 无刷电机信号定义+逻辑接线图
 版本对比/自带保护列表
 V24D与VAJ区别、优势
 选型注意事项
 产品参数曲线图(仅品质版提供)
 使用注意、警告

5V调速微型真空泵V24D产品彩图

无刷调速真空泵V24D

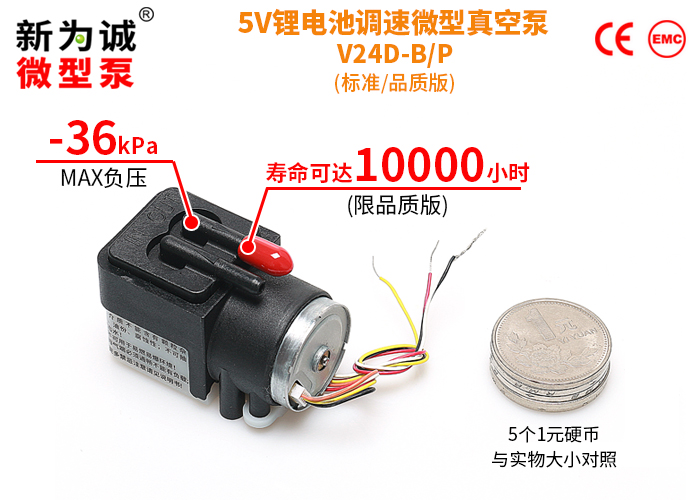

锂电池调速微型真空泵V24D(品质版)/V24D(标准版)-产品实物图
无刷调速真空泵V24D

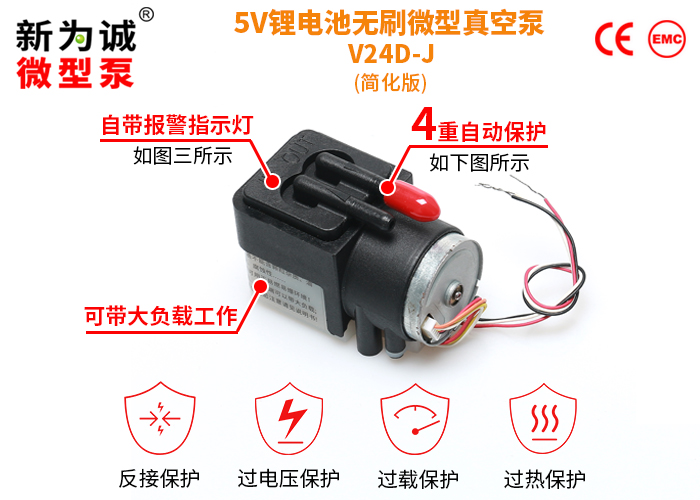

锂电池调速微型真空泵V24D(简化版)-产品实物图
5V调速微型真空泵V24D正常工作—蓝灯闪烁
5V调速微型真空泵V24D工作异常(忘接白线)—红灯闪烁
无刷调速真空泵V24D是有刷微型泵VAJ的升级品

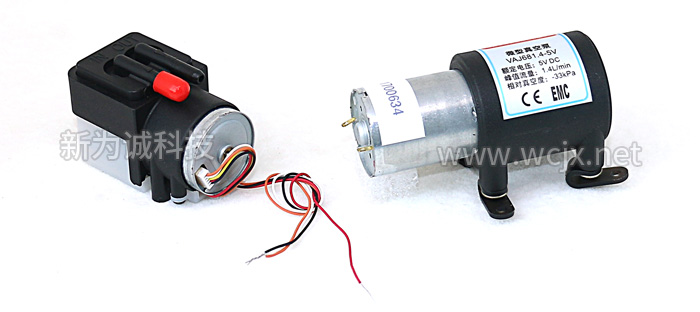

调速无刷微型真空泵V24D(左)与有刷微型真空泵VAJ(右)大小体积对比

5V调速微型真空泵V24D技术参数表



型号

额定电压
(V DC)

负载电流
(mA)
额定功率
(W)
流量
(L/min)
MAX负压
(相对真空度)
体积
(mm)
峰值流量
平均流量

(kPa)

V24D360.56
5
<240
<1.2W
≥1
≥0.56
≥-36
50×29×36
对比:标准大气压
0


【注意】
1.所有规格均使用直流电源(如3.7V锂电池,或交流转直流变换器即常见的开关直流稳压电源),所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的开关直流稳压电源。

2.注:工作电压3.2V~6V,工作电压变化会影响负载电流大小,但流量、真空度基本不变。
3.该微型泵分为3种版本:简化版、标准版、品质版;订购时,请一定注明具体版本后缀!具体区别请点击右侧链接:各种版本对比
4.该系列微型泵启动电流稍大,为保证泵的正常运转,所配直流稳压电源电流应该超过 2A,例如 5V2A以上的开关直流电源(过载能力要强),
否则可能造成泵无法启动甚至烧毁!(注意,此类故障不属于正常质保范围!),强烈推荐我司专门定做的5V2A电源。
5.工作电压要求3.2~6V,泵内集成稳压电路,可将3.2-6V电压自动稳压在5V;该范围内,工作电压变化会影响负载电流大小,但流量、真空度基本不变。
6.本系列微型调速泵无法和现有的TAA、TWS等调速器配合调速,但有专用触摸屏调速器TS-G12型可调速,详情请点击: TS触摸屏

【其他参数】
1.抽、排气嘴尺寸(mm):ø2(内孔)×ø4.2(外径),接口形状:直插式(抽、排气嘴一样);
2.建议接管(mm):ø3×ø6硅胶管;重量:仅约52克;
3.抽排气嘴一样(但有三角形方向指示和IN、OUT标识区分),盖有红色防尘帽,请使用前取下。


5V调速微型真空泵V24D特点简介



1.微型真空泵V24D系列采用品质无刷电机,具有迷你体积、寿命长、干扰低、可靠性高等优点;较适合手持采样设备配套或台式仪器等内部空间有限的场合;
2.V24D系列属新为诚原来5V微型真空泵VAJ系列升级产品,从有刷电机升级为无刷长寿命电机,且可PWM脉宽调制,与原来VAJ系列相比,体积更小、寿命更长、干扰更低、使用、控制更方便!强烈推荐!
3.V24D系列可通过调节泵的电机转速改变流量(调PWM占空比);新为诚多年微型泵技术积累使得结构改进更合理
、气密性更好;
4.泵体自带报警指示灯,可通过透光ABS底壳显示不同颜色灯光,直观反馈泵的工作状态:
(1)规律性闪烁蓝光时为正常状态;
(2)常亮红光时为异常状态:
a.泵的电机转速过低,比如转速﹤1600RPM;
b.误将PWM调速线(白线)悬空,(此时转速为0,也﹤1600RPM),如前面彩图;
(3)红蓝光交替闪烁时为异常状态,此时泵的电机转速偏低且不稳定(泵实际转速在1600RPM上下波动)
(4)正负极接线反接时指示灯不亮。
(5)电压在工作电压(3.2V~6V)范围外时,指示灯不亮。
新为诚微型泵
5.锂电池微型真空泵V24D,全部版本都具备以下5大完善自我保护,尽量减少客户误操作带来的损害,能有效延长泵的使用寿命:
(1)过热保护:新为诚微型泵电机如因负载过大、长期连续运转、环境温度过高等导致电机温度温升过高,会自动停机保护;直到重新断电再通电重启;
新为诚微型泵
(2)过载保护:
a.全转速(不调速)下,如果有异物进入电机轴卡住,泵会自动停机,直到重新断电再通电重启;
b.调低转速后,负载很大,处于过载状态,比如将V24D调低到1600RPM,又堵死抽气口等,泵会自动停机,直到重新断电再通电重启;
新为诚微型泵
(3)反接保护:泵的正负极接反,不会烧毁;
(4)欠压保护、过压保护:允许接入直流电压6V(MAX)不会烧毁;但电压再高可能会烧毁,将失去保修!
新为诚微型泵
6.允许介质富含水汽,可昼夜不停长期连续运转,噪音低,体积小(仅1/5成年人手掌大);
7.抽气端可带大负载,甚至堵死,皆属于正常工作;袖珍体积,无油无污染、免维护......

(未完待续见下一页)
