您当前的位置:首页>>中小流量调速无刷微型真空泵V26
微型泵产品分类 >>调速无刷微型真空泵V26产品介绍
成都新为诚科技有限公司
无刷微型真空泵|调速微型真空泵|24V微型抽气泵-中小流量中小负压V26系列

参数列表

【点击右边表格文字查看】

 产品彩图

 三维结构安装图

 技术参数表
 随货配件
 该系列特点
 调速泵各种类型接线详解
 版本对比/自带保护列表
 微型调速泵报警代码与处理
 选型注意、警告等
 产品参数曲线图(仅品质版提供暂无)
 使用注意、警告等

调速无刷微型真空泵V26 产品彩图

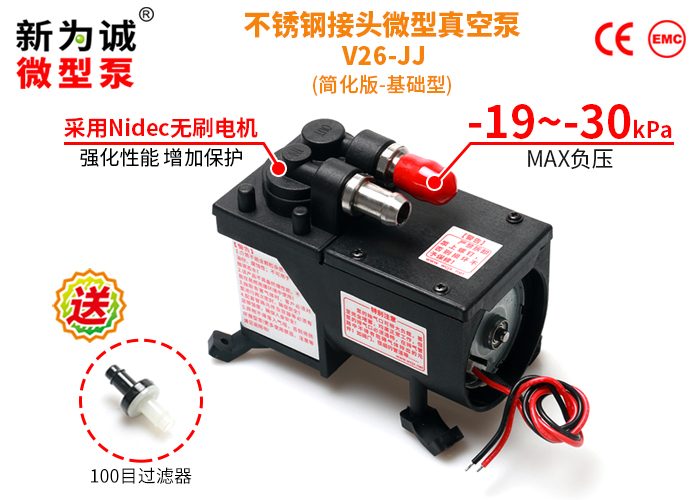

调速微型抽打两用气泵F35-简化版基础型
不锈钢接头微型真空泵V26简化版基础型-产品实物图

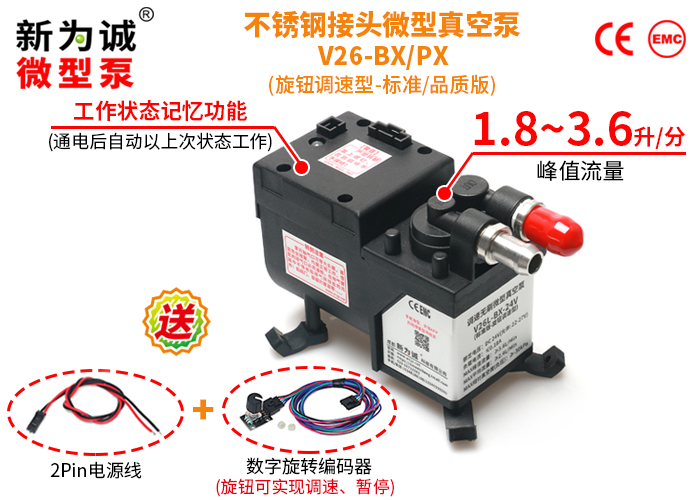

调速微型抽打两用气泵F35-旋钮调速版
不锈钢接头微型真空泵V26旋钮调速型-产品实物图

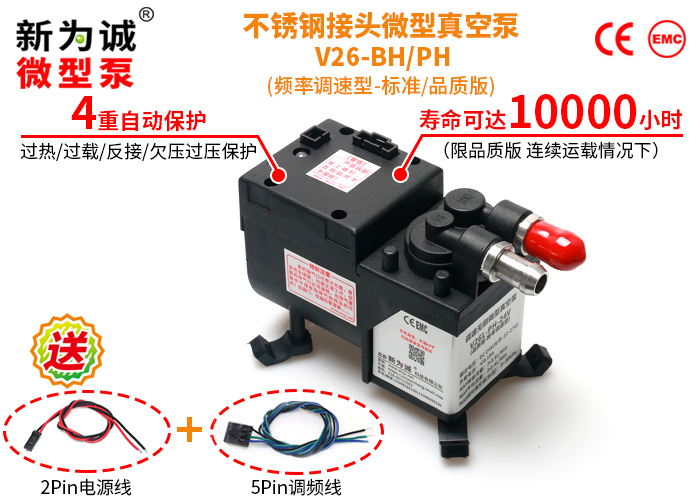

调速微型抽打两用气泵F35-频率调速版
不锈钢接头微型真空泵V26频率调速型-产品实物图

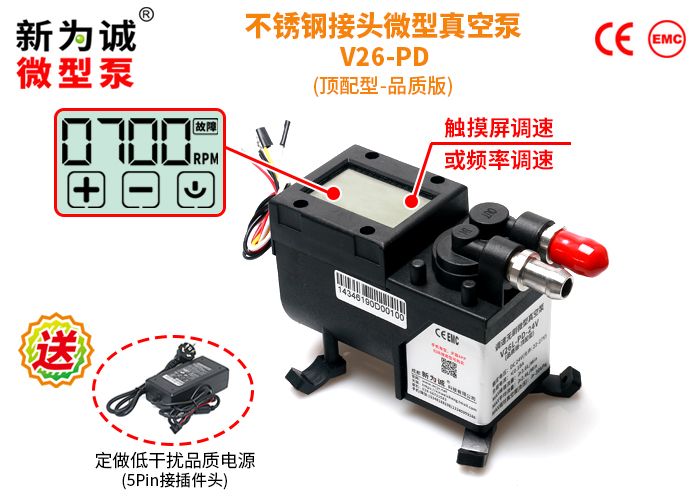

触摸屏+频率调速微型气泵F35-品质版顶配型
不锈钢接头+触摸屏调速微型真空泵V26-品质版顶配型-产品实物图

调速无刷微型真空泵V26 技术参数表



型号

电压
(VDC)

负载电流
(A)
功率
(W)
流量(L/min)
MAX相对真空度
(负压)
峰值流量
平均流量
(kPa)
V26L
12
≤0.35
≤4.2
≥3.6
≥2.2
≥-30
24
≤0.21
≤5.04
≥2.4
V26M
12
≤0.33
≤3.96
≥2.8
≥1.5
≥-26
24
≤0.21
≤5.04
≥3.0
≥1.8
V26S
12
≤0.30
≤3.6
≥1.8
≥1.1
≥-19
24
≤0.21
≤5.04
≥2.0
≥1.2

【注意】
1.该系列微型泵均使用直流电源,输入电压要求24V±10%或12V±10%;所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。
2.表中参数是在电机MAX转速时测得。当转速变化时,压力、真空度基本不变;
3.以上参数均在标配不锈钢宝塔气咀下测得,若选配其他类型接头,参数可能发生小幅改变。
4.表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值,平均流量是用皂膜流量计测得的流量值;不建议使用质量流量计进行测量,因原理等原因会导致较大误差(这不是微型泵的问题)。
5.该系列微型泵根据流量不同,可以分为:大流量-L,中流量-M,小流量-S(已公布的为正式推出产品,未公布的后期将陆续推出);按性能、寿命、生产工艺、调试等不同,可分为简化版(简称J,下同)、标准版(B)、品质版(P);根据功能不同进一步细分为基础型(J)、旋钮调速型(X)、频率调速型(H)、顶配型(D);实际销售中,共6种产品(如下),具体区别请点击这里
简化版-基础型(JJ)、标准版-旋钮调速型(BX)、标准版-频率调速型(BH)、品质版-旋钮调速型(PX)、品质版频率调速型(PH)、品质版-顶配型(PD)。
实例(订购时,请一定注明具体流量、版本后缀!):
(1)V26L-BX-24V,表示是V26系列抽打两用气泵中,大流量、标准版-旋钮调速型,DC 24V供电;
(2)V26L-PD-24V,表示是V26系列抽打两用气泵中,大流量、品质版-顶配型,DC 24V供电,品质MAX高,功能MAX齐全产品。
6.客户自行配备直流电源注意事项:
(1)简化版:因启动电流较大,为保证泵的正常运转,客户自配直流稳压电源时,电流应该超过1.5A,如24V2A以上的开关直流电源(过载能力要强),建议选配新为诚专门定做开关直流稳压电源JF-24V1.5A,点此查看
(2)标准版、品质版非液晶屏型号:因内部有精密控制电路用于旋钮调速或频率调速,对直流稳压电源本身的各项指标有一定要求,如需要有可靠稳压功能;过载能力、过流保护较大的开关直流稳压电源,故建议客户自配直流稳压电源时,电流应多留余量,超过3A,如24V4A以上的开关直流电源(过载能力要强),且必须带有地线可靠接地,否则可能因电源自身干扰过大造成泵无法正常工作(注意,这并不是泵的质量问题)!建议选配新为诚专门定做开关直流稳压电源JF-24V2.7A,点此查看
(3)品质版顶配型:因配有液晶触控屏,对直流稳压电源本身的各项指标如较低干扰、过载能力强等要求很高,否则易造成工作失灵等故障,故工作在“不调速或触摸屏调速模式”时,建议一定要采用我司专门定做的,通过各项严苛指标检验的开关直流稳压电源24V1A(目前推广期,新为诚电源免费赠送中,后期收费)!且需保证稳压电源交流端应可靠接地(比如交流插线板必须可靠接地,不能虚接悬空;插线板上不能接有干扰源、优先插入房屋墙壁插座等......),否则触摸屏可能因干扰失灵(工作在“频率调速模式”时,需客户自行按以上原则配备直流电源)......新为诚微型泵
7.如无特别说明,技术参数均是在25℃、标准大气压101kPa的条件下的测定值。对于其它参数规格的产品,可以联系定做。

【其他参数】
1.泵体积(长x宽x高,单位mm):默认接头为“不锈钢”宝塔;
基础型:89.3×48×80.7(含减震脚);旋钮/频率调速型、顶配型:≈90.8×48×68.7(含减震脚,不含接头长度);
2.抽、排气嘴尺寸(mm):ø6(内孔)×ø10(外径),接口形状:防滑凸起式(抽排气嘴一样);材质:不锈钢。
3.建议接管(mm):ø8×ø14硅胶管;泵重量:简化版约280克;其他版本约300克;
4.抽排气嘴有指示:in、out;使用前必须将抽排气嘴上盖的红色防尘帽取下,才能通电让泵启动。


调速无刷微型真空泵V26 特点




1.新为诚V26系列微型调速真空泵,系原热销VLC系列升级品,从仅有一种PWM调速,升级为触摸屏、旋钮、频率3种调速方式可选;从仅有一种尼龙宝塔接头,升级为自带Rc1/8内螺纹接口,标配不锈钢宝塔气嘴接头,还可选配Rc1/8快插接头,高达3种接头转换方式,总有一款适合您!
2.新为诚V26仍采用nidec无刷电机,但大大强化了电气性能,增加了更多保护;并根据客户对成本、一致性、寿命、噪音等要求细分为简化、标准、品质版;再根据是否调速,及调速方式等进一步细分为:基础型、旋钮调速型、频率调速型、顶配型......丰富的功能,覆盖面更广,使用更方便!

3.新为诚V26系列中,大流量产品V26L微型真空泵,MAX负压可达≥-30kPa,峰值流量≥3.6L/Min(平均流量≥2.4L/Min),属目前无刷调速微型真空泵中,中小负压、流量产品;
4.V26配备的无刷电机,仍采用nidec无刷长寿命电机,特别是品质版,非常适合频繁起停或长期连续运转工况,满负载下连续运转寿命接近上万小时!
5.新为诚V26调速微型真空泵,简化版仅具备过载、过热保护,其他版本具备以下5大完善自我保护,尽量减少客户误操作带来的损害,能有效延长泵的使用寿命:新为诚微型泵
(1)过热保护:新为诚微型泵V26电机如因负载过大、长期连续运转、环境温度过高等导致电机温度温升过高,会自动停机保护;直到重新断电再通电重启;新为诚微型泵
(2)过载保护:
a.如果有异物进入V26电机轴卡住,泵会自动停机,直到重新断电再通电重启;
b.调低转速后,负载太大,V26处于过载状态,泵会自动停机,直到重新断电再通电重启;
新为诚微型泵
(3)反接保护:微型泵V26的正负极接反,不会烧毁;新为诚微型泵
(4)欠压保护、过压保护:直流电压范围12V±10%(12V泵)或24V±10%(24V泵),不在这个范围都会报警(指示灯变红或触摸屏显示错误代码);
6.新为诚V26调速微型真空泵,四种类型各有千秋,无触摸屏的型号长度更短更适合狭小空间;有触摸屏的型号功能更强大:
(1)简化型:无法调速,但性价比高(适合低成本用户),质量、功能等各项指标中等偏上,操作简单......;
(2)旋钮调速型:可调速,采用数字旋转编码器进行输入控制,实现启停机、加速、减速的数字控制。通过顺时针、反时针旋转旋钮,来控制转速加和减,按下按钮控制微型泵启停,
且具有工作状态记忆功能!
(3)频率调速型:
可调速,外接方波信号,通过改变信号的“频率”实现调速,并且内置闭环控制功能,尽量保证转速和输出稳定,且具有工作状态记忆功能!
新为诚微型泵
(4)顶配型:可调速,功能MAX、寿命MAX的型号,既可直接使用液晶触摸屏调速(高精度调速可达10RPM/次,可记忆工作状态),并可根据液晶屏故障代码,迅速排查故障,大大缩短维护时间;又可外部频率闭环调速,还可用频率控制泵启停、FG电机转速反馈.......
7.允许介质富含水汽(详见介质要求),可昼夜不停长期连续运转(可用于长期在线采样等场合);
8.仅抽气端可带大负载,甚至堵死也属于正常工作;但排气端不可带有阻尼负载(详见后续选型警告、注意事项)!
9.对控制电路几乎无干扰!小体积,无油无污染(干式、不污染工作介质)、免维护......



(未完待续见下一页)
