触控型调速微型真空泵|无刷抽气泵|高负压直流真空泵-大流量高真空V60系列

参数列表

【点击右边表格文字查看】

 产品彩图

 三维结构安装图

 技术参数表
 随货配件+定做特殊接头
 该系列特点
 调速泵各种类型接线详解
 版本对比/自带保护列表
 微型调速泵报警代码与处理
 选型注意、警告等
 负压-流量曲线图
 使用注意、警告等
 启动电流曲线图
高负压调速微型真空泵V60 产品彩图

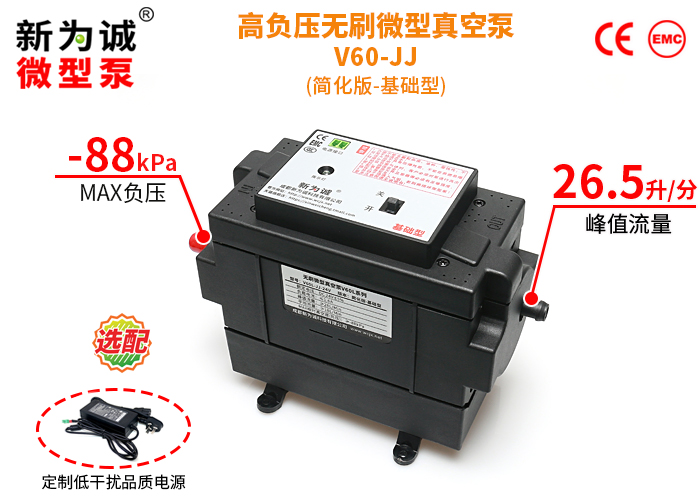

高负压无刷真空泵V60基础型
高负压微型真空泵V60简化版-基础型-产品实物图

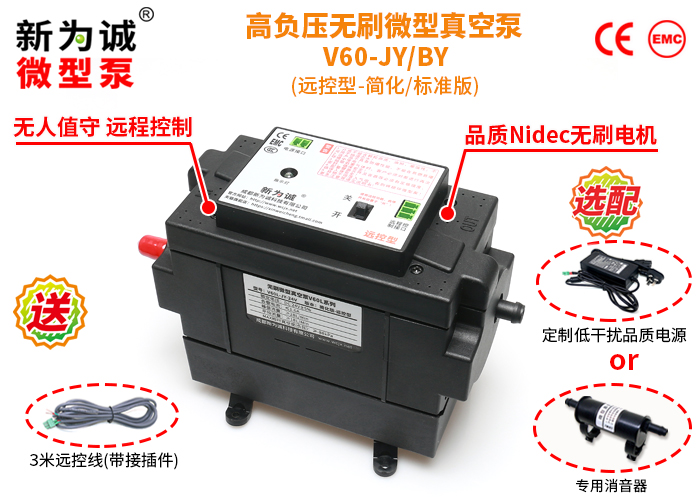

高负压无刷真空泵V60远控型
高负压微型真空泵V60,远控型-产品实物图

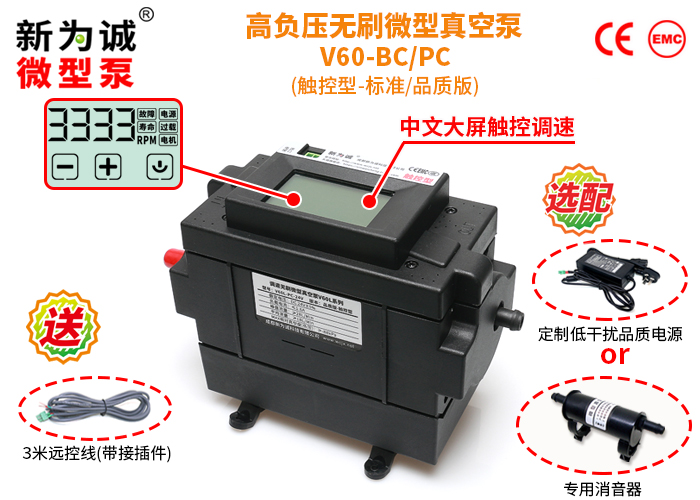

高负压无刷真空泵V60触控型
触摸屏高负压微型真空泵V60电压调速型-产品实物图

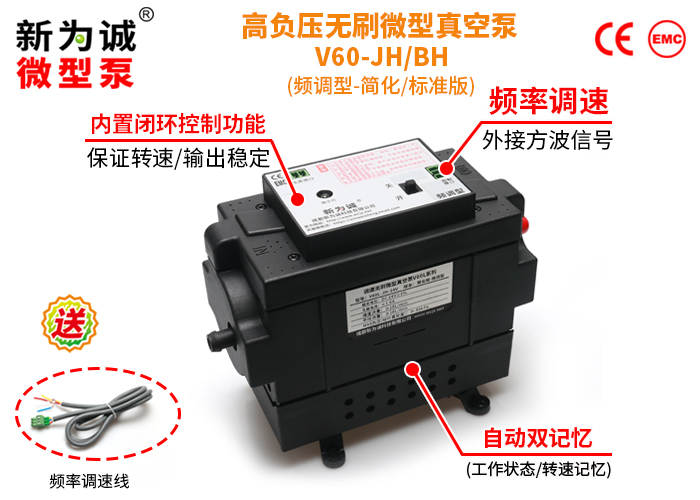

 高负压无刷真空泵V60顶配型
触摸屏高负压微型真空泵V60频率调速型-产品实物图
高负压无刷真空泵V60顶配型
触摸屏高负压微型真空泵V60触控型-产品实物图

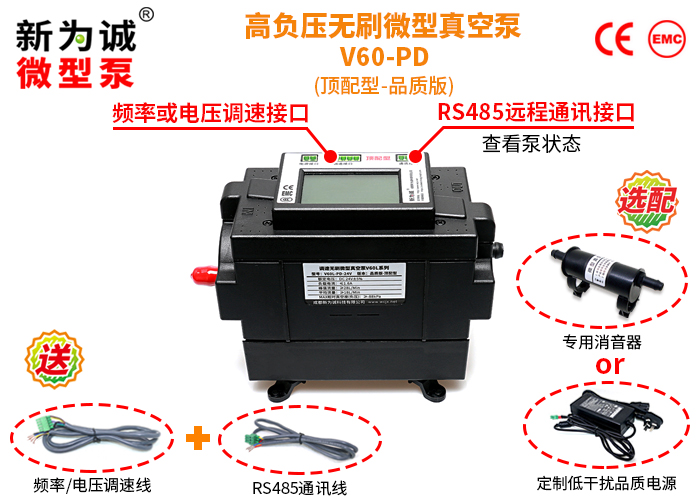

高负压无刷真空泵V60顶配型
触摸屏高负压微型真空泵V60,品质版-顶配型-产品实物图

高负压调速微型真空泵V60 技术参数表



型号

电压
(VDC)

负载电流
(A)
功率
(W)
流量(L/min)
MAX相对真空度
(负压)
峰值流量
平均流量
(kPa)
V60L
24
≤1.6
≤38.4
≥26.5
≥17.5
≥-88

【注意】
1.该系列微型泵均使用直流电源,输入电压要求:24V±10%;所需直流稳压电源为选配件,客户需自行配备,或也可从新为诚购买定做好的电源。

2.表中参数是在电机MAX转速时测得。当转速变化时,压力、真空度基本不变;
3.表中参数均在标配接口下测得,若选配其他类型接口,参数可能会发生小幅改变;
4.表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值,平均流量是用皂膜流量计测得的流量值;不建议使用质量流量计进行测量,因为质量流量计采样频率过低、脉动性对不同测量原理的流量计影响不一等原因,可能会导致较大误差(这不是微型泵的问题)。
5.分类标准:
(1)按性能、寿命、生产工艺、调试等不同,可分为简化版(简称J,下同)、标准版(B)、品质版(P);
(2)根据功能不同细分为基础型(J)、远控型(Y)、频率调速型(简称频调型,H)、电压/电位器调速型(简称电调型,V)、触控型(C)、顶配型(D);
出厂标准品销售版本及具体区别请点击这里

实例(订购时,请一定注明型号版本、流量简写、版本后缀等,以免弄错,谢谢!):
(1)V60L-JY-24V,表示是V60系列微型真空泵中,简化版-远控型(可在远端无人值守控制),DC 24V供电产品;
(2)V60L-BV-24V,表示是V60系列微型真空泵中,不保证一定能在MAX负压下重启但流量稍大,标准版-电压调速型,DC 24V供电产品;
(2)V60L-PD-24V,表示是V60系列微型真空泵中,品质版-顶配型,DC 24V供电,品质MAX高,功能MAX齐全产品。

6.客户自行配备直流电源注意事项:
(1)基础型、远控型、频调型、电调型:因启动电流较大,为保证泵的正常运转,所配直流稳压电源电流应该超过 MAX瞬间启动电流,如V60L的MAX瞬间启动电流就是6A,则应配备24V6A以上的开关直流电源(过载能力要强),且必须带有地线可靠接地,否则可能因电源自身干扰过大造成泵无法正常工作(注意,这并不是泵的质量问题)!新为诚微型泵
(2)触控型、顶配型:因都配备了一块液晶触控屏,故对直流电源本身的各项指标如是否较低干扰、过载能力是否较强等要求很高,否则易造成液晶触控屏工作失灵等故障,故建议选配我司专门定做的,通过各项严苛指标检验的,配套开关直流稳压电源JET-24V3A!且需保证稳压电源交流端应可靠接地(比如交流插线板必须可靠接地,不能虚接悬空;插线板上不能接有干扰源、优先插入房屋墙壁插座等......),否则触摸屏可能因干扰失灵......新为诚微型泵
7.如无特别说明,技术参数均是在25℃、标准大气压101kPa的条件下的测定值。对于其它参数规格的产品,可以联系定做。

【其他参数】
1.泵体积(长x宽x高,单位mm):默认接头为宝塔:
基础型、远控型、频调型、电调型:≈181×77×141(标配宝塔接头,含减震脚);
触控型:≈181×77×140(标配宝塔接头,含减震脚);顶配型:≈181×77×138(标配宝塔接头,含减震脚)
2.抽、排气嘴尺寸(默认宝塔,mm):ø6(内孔)×ø10.5(外径)   接口形状:防滑凸起式(抽排气嘴一样);
3.建议接管(mm):ø8×ø14硅胶管;重量:约850克;
4.抽排气嘴有指示:in、out;使用前必须将抽排气嘴上盖的红色防尘帽取下,才能通电让泵启动。


高负压调速微型真空泵V60 特点




1.新为诚V60系列无刷微型真空泵,tupo传统无刷电机小力矩限制,又一次克服了高负压微型真空泵,每上升一点负压都非常困难的难题,成功地将V60的MAX负压从原来的-83kPa提升为-88kPa(免费提升,价格不变!),峰值流量≥26.5L/Min(平均流量≥17.5L/Min),属目前无刷微型真空泵中,负压较大、流量较高产品;
2.新为诚V60系列无刷微型真空泵,系原热销高负压VAY系列升级品,仍然采用了nidec无刷电机,但大大强化了电气性能,增加了多重保护;并根据客户对成本、一致性、寿命、噪音等要求细分为简化、标准、品质版;再根据是否需要远程控制或通讯、调速方式等进一步细分为:基础型、远控型、频调型、电调型、触控型、顶配型......丰富的功能总有一款满足您的要求!

3.V60品质版,高品质敢保2年!配备定制nidec无刷长寿命电机(寿命长达20000小时),特别适合频繁起停或长期连续运转工况,满负载下连续运转寿命高达上万小时,还可在MAX负压下可靠启动!
4.新为诚V60系列无刷微型真空泵,全部版本都具备以下5大完善自我保护,尽量减少客户误操作带来的损害,能有效延长泵的使用寿命:新为诚微型泵型泵
(1)过热保护:新为诚微型泵V60电机如因负载过大、长期连续运转、环境温度过高等导致电机温度温升过高,会自动停机保护;直到重新断电再通电重启;新为诚微型泵
(2)过载保护:
a.如果有异物进入V60电机轴卡住,泵会自动停机,直到重新断电再通电重启;
b.调低转速后,负载太大,V60处于过载状态,泵会自动停机,直到重新断电再通电重启;新为诚微型泵
(3)反接保护:新为诚微型泵V60的正负极接反,不会烧毁;新为诚微型泵
(4)欠压保护、过压保护:直流电压范围24V±10%,不在这个范围都会报警(指示灯变红或触摸屏显示错误代码);

5.新为诚V60系列无刷微型真空泵,几种类型各有千秋:
(1)基础型:无法调速,但性价比高(适合低成本用户),质量、功能等各项指标中等偏上,有指示灯指示是否通电、运转......;新为诚微型泵
(2)远控型:无法调速,但可在较远处加延长线,通过继电器等远程控制,仅需要简单断开或接通即可控制泵启停,简单可靠,无需复杂信号......;
(3)频调型:可调速,外接方波信号,通过改变信号的“频率”实现调速,并且内置闭环控制功能,尽量保证转速和输出稳定,且具有工作状态记忆、转速记忆功能,下面简称“双记忆功能”!新为诚微型泵

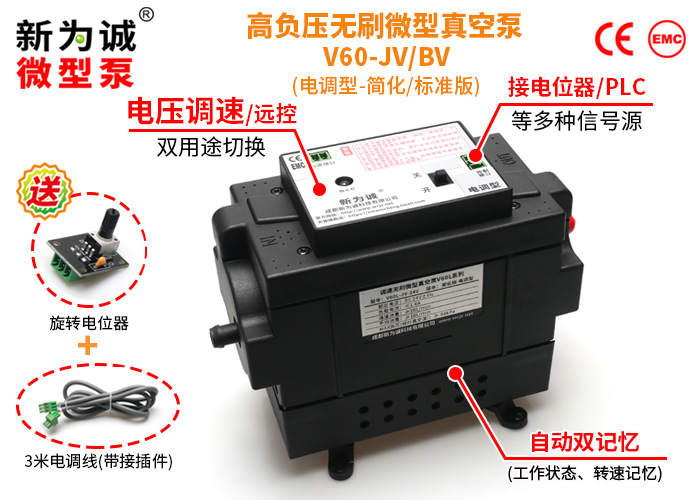

(4)电调型:可调速,外接电位器、单片机或PLC等外设调速,信号源多样,简单、易于实现,具有双记忆功能!
(5)触控型:可调速,具有双记忆功能;适合不会或没时间开发外部调速电路的客户,可直接将泵集成在仪器内部,仅外显触摸屏,直接利用中文高清大触摸屏,调节微型泵的流量等参数,简单、高效,大大节省开发设计仪器周期、提高效率等......;新为诚微型泵
(6)顶配型:可调速,具有双记忆功能;功能、寿命等MAX全、MAX长的型号,高达3种调速方法:既可内置触摸屏调速,又可外部频率或电压闭环调速,还可电信号控制泵启停,甚至利用RS485通讯,智能化查看微型泵的多项指标:运行时间、转速、故障记录等重要信息
(还可定做远端计算机利用RS485控制启停、调速功能,目前推广期,暂时不额外收费,详询新为诚客服)......新为诚微型泵诚微型泵
6.允许介质富含水汽(详见介质要求),可昼夜不停长期连续运转,噪音低;
7.抽气端可带大负载,甚至堵死也属于正常工作;对控制电路几乎无干扰!无油无污染、免维护......





(未完待续见下一页)
