微型真空泵|微型气泵|微型抽气泵-中流量、中真空VAJ 系列

参数列表

【点击右边表格文字查看】

 产品彩图

 使用注意、警告

 该系列特点
 三维结构安装图
 技术参数表
 随货配件
 选型注意事项
 产品参数曲线图
产品彩图


经济型微型真空泵VAT

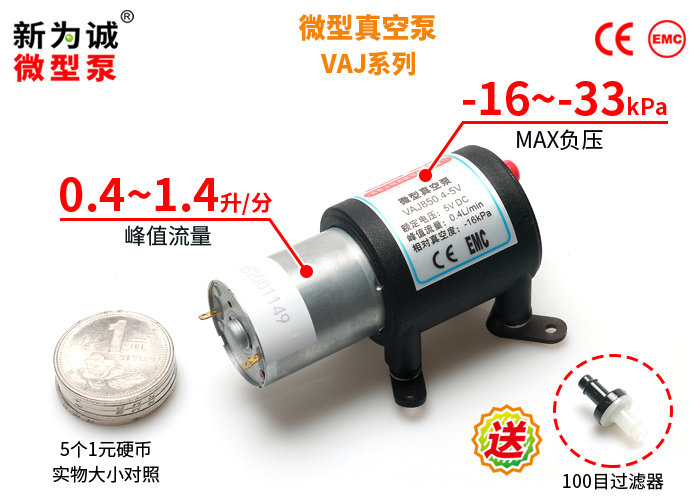

微型真空泵VAJ系列-产品实物图
该系列特点




1.VAJ系列属我司高性价比产品,目前处于优惠推广期,今后可能要调高价格,欢迎购买样品试用。
2.中负压(-16~-33kPa),小流量(0.4-1.3L/Min),迷你体积,仅重80克;
3.可24小时连续运转,无污染传输,允许介质富含水汽,免维护;
4.低能耗。广泛用于手持仪器、气体分析仪器等。



技术参数表




型号

电压
(VDC)

负载电流
(mA)
功率
(W)
流量
(L/min)

真空度(abs.)

负压
(相对压力)
体积
(mm)
峰值流量
平均流量

三种单位换算值

(kPa)
(mmHg)
(mbar)
VAJ850.4
5
<100
<0.5
0.4
0.4
85
640
853
-16
75×32×33
VAJ681.4
5
<300
<1.5
1.4
1.3
68
512
682
-33
对比:标准大气压
101
760
1013
0


注意:
1. 所有规格均使用直流电源。所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。
2. 【特别注意】:
    泵的工作允许电压在1.5~6.5V之间,但如果实际工作电压<额定电压,则泵必须在轻负载下启动;一定不能在重负载下还低电压启动!否则,泵在通电时,因启动乏力无法运转或卡转,从而可能导致电机烧毁或寿命提前终结,这类故障将不予质保!

3.不同工作电压对应的参数仅供参考,不能以此作为产品是否合格验收标准;将不公布,如有需要请联系我们参阅。

【其他参数】
1.体积(MAX外形尺寸,单位:mm):75×32×33;重量:80克。
2.抽、排气嘴尺寸(mm):∮2(内孔)×∮4(外径) 接口形状:进气口-直插式,排气口-防滑凸起式;
3.建议接管(mm):∮3×∮6硅胶管;
4.红色防尘帽盖得是抽气嘴,黑色防尘帽盖得是排气(水)嘴,有“IN/OUT”标识。


选型注意事项


【说明】:
1.选型特别注意:
  VAJ属于微型气体采样泵,带载能力不强,所以使用时,泵的抽、排气端必须通畅,在抽排气管路中不得有阻尼元件,否则可能损坏该微型泵!如果需要带载能力强的,请选择 FML 或 FAY 或 FKY 或 FCY 系列产品。

2.可用相应电压的电池供电(但不能是干电池),如需干电池供电型号,请选用微型真空泵V13,点此查看!
3.关于低电磁干扰型:微型真空泵V13无法定做低电磁干扰型号,如有控制电路和V13共用同一个电源,可能会有杂波通过导线传导从而影响控制电路,如需低电磁干扰型号,请选用新为诚其他无刷电机产品,本身就是较低干扰,如V24D等,点此查看

4.真空度值越小抽吸能力越强,详见微型真空泵常识
5.如无特别说明,在标准大气压下的峰值流量我们全部简称流量。


使用注意、警告


1、泵的工作环境:
环境温度:0~50℃(无结露),泵不宜在室外日晒,应在清洁无腐蚀的环境中工作。环境相对湿度≤90%
2、泵的工作介质
泵所抽取的气体必须无腐蚀、不含油分、无固体异物,但允许富含水汽。允许的介质气体温度范围:0℃ ~ 50 ℃
3、过滤问题
当泵工作一段时间后,所抽气体中含有的粉尘会积累在泵腔内部,破坏泵的气密性,使流量和真空度下降,在抽气口端一定要配过滤器。实践表明,一般我们认为很清洁的气体中仍然还有粉尘杂质,也需要过滤,确保泵内部的精密气密性元件正常工作。


【注意事项】
焊接电机引线时必须迅速,否则高温会损坏电机。
【警告】
该产品不是防爆泵,不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)!

(未完待续见下一页)
