成都新为诚科技有限公司
微型真空泵-中流量、中真空 VAK 系列

参数列表

【点击右边表格文字查看】

  产品彩图

  三维结构安装图

  该系列特点
  配件安装图
  技术参数表
  随货配件
  选型注意事项
  产品参数曲线图
  使用注意、警告

产品彩图


微型真空泵VAK

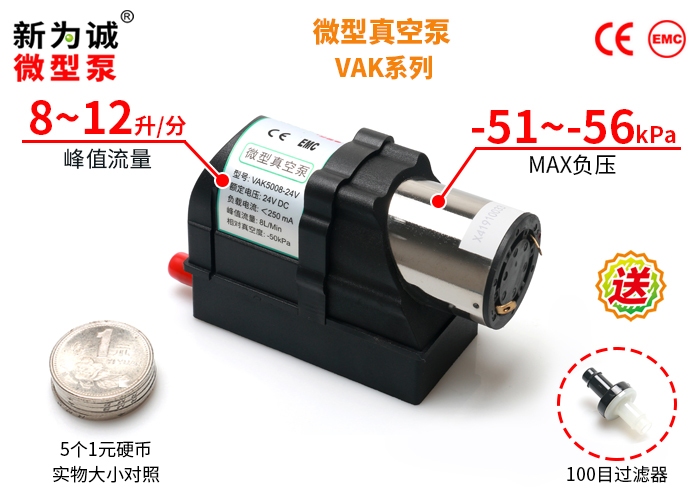

微型真空泵VAK系列-产品实物图

该系列特点




1.PK系列升级产品,进行了全面升级,外观更精致,光滑;尺寸更精确;寿命更长,品质更高,但价格却一样。
2.中流量(8-12L/MIN)、中真空(-51~-56kPa);可以任意方向安装、允许介质富含水汽,低能耗;
3.抽气端允许带大负载,甚至堵死也能正常工作;排气端必须通畅;不能布置大阻尼元件。
4.无污染传输,免维护;可以24小时连续运转;
5.广泛用于便携仪器气体采样、取样,气体循环,移动、手持设备等气体取样、物体吸附、真空保压等。



技术参数表



型 号

电 压
(V DC)

负载电流
(A)

功率
(W)
流量(L/min)

真空度 (压力(abs.))

负压
(相对压力)
体 积
(MAX外形尺寸)
(mm)
峰值流量 平均流量

三种单位换算值

(kPa)

(mmHg)
(mbar)
VAK5008
12
<0.5
<6
8
5
50
376
501
≈-51
118×52.5×74
24
<0.25
<6
VAK4512
12
<0.72
<7.2
12
7
45
339
451
≈-56
24
<0.36
<7.2

对比:标准大气压

101
760
1013


注意:
所有规格均使用直流电源。所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。

【其他参数】
1.抽、排气嘴尺寸(mm):ø4(内孔)×ø9(外径),接口形状:2段防滑凸起式(抽、排气嘴);
2.建议接管(mm):ø6×ø10硅胶管;重量:450克。
3.红色防尘帽盖得是抽气嘴(IN),黑色防尘帽盖得是排气嘴(OUT)。


选型注意事项


【说明】:
1.选型特别注意:
(1)泵的抽气端可以带大负载,甚至完全堵塞,均属正常工作。
(2)泵的排气端必须通畅,不得布置大阻尼元件,否则,请选择 FMLFAYFAA 或 PCF 系列产品。


2.所有规格均使用直流电源;订购时请一定标明工作电压,例如,VAK5008-24V。请优先选用24V电压的产品,这更有利于泵长时间工作!
3.低电磁干扰型:如果系统配有精密电路(如单片机)控制微型泵的运行,建议优先考虑配置无刷电机的VLK系列产品。
4.真空度值越小抽吸能力越强,详见微型真空泵常识.
5.如无特别说明,在标准大气压下的峰值流量我们全部简称流量。

(未完待续见下一页)
