长寿命调速无刷微型真空泵|抽气泵|直流气泵-小流量低真空VLC 系列

参数列表

【点击右边表格文字查看】

  产品彩图

  三维结构安装图

  技术参数表
  产品参数曲线图
 各种版本对比
  随货配件
  选型注意事项
 无刷电机接线+电气原理及外围电路
  使用注意、警告
 微型泵电路参数(注意事项)

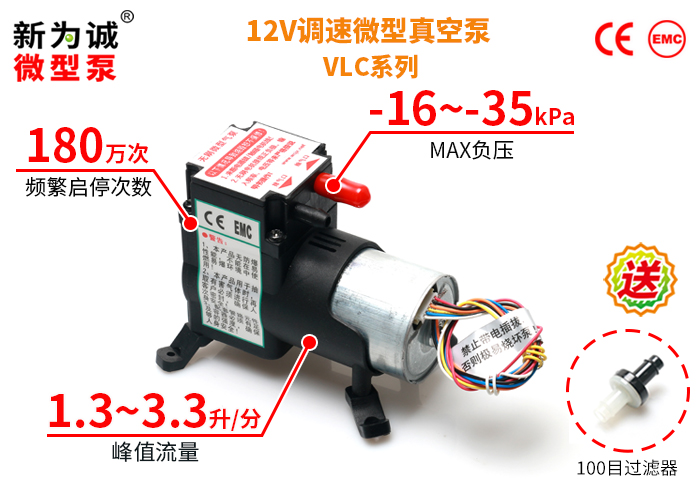

12V调速真空泵VLC产品彩图


长寿命调速真空泵VLC

无刷微型真空泵VLC-产品实物图

12V调速真空泵VLC技术参数表



型号

电压
(VDC)

负载电流
(mA)
功率
(W)
流量
(L/min)

真空度
(压力(abs.))

负压
(相对压力)
体积
(mm)
峰值流量
平均流量

(kPa)

(kPa)

VLC8401
12
<240
<2.88
1.3
1.1
84
≈-16
87×40×75
(带减震脚)
24
<190
<4.56
1.2
VLC7602
12
<240
<2.88
2.3
1.7
76
≈-24
24
<190
<4.56
2.2
VLC6503
12
<280
<3.36
3.3
2
65
≈-35
24
<200
<4.80
3.2
对比:标准大气压
101
0


【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。

2.该系列微型泵启动电流较大,为保证泵的正常运转,所配直流稳压电源电流应该超过 3A,例如 24V4A以上的开关直流电源(过载能力要强),否则可能造成泵无法启动甚至烧毁!(注意,此类故障不属于正常质保范围!),强烈推荐我司专门定做的JF-12V5A、JF-24V2.7A电源。详情点这里!
3.输入电压要求12V±10%、24V±5%。

【其他参数】
1.抽、排气嘴尺寸(mm):ø3.2(内孔)×ø6.2(外径)   接口形状:防滑凸起式(抽排气嘴一样);
2.建议接管(mm):ø4×ø8硅胶管;重量:240克。
3.红色防尘帽盖得是抽气嘴,黑色防尘帽盖得是排气嘴(有标签指示)。


12V调速真空泵VLC各种版本对比


该系列目前有4个版本
国产简化版
进口简化版
国产完整版
进口完整版
新为诚
配置比较
电机品质
无刷电机★
无刷电机★★
无刷电机★★★
无刷电机★★★★
隔膜性能
★★
★★★
★★★★
轴承性能
★★
★★★
★★★★
新为诚
性能比较
寿命
★★
★★
★★★
电磁干扰
▲▲▲▲
▲▲▲
▲▲
环境温度
0~40℃
0~50℃
0~40℃
0~50℃
调速性能
自我保护
×
转速反馈
×
×
说明

  1.以上★越多,代表性能越好;▲越少,代表电磁干扰越低;
  2.以上对比不代表某种产品不好,仅供客户直观感受参考,特此说明!
  3.若不需要调速,仅当成长寿命微型泵使用,可通知我司免费换成不调速的电机接线。

寿命值-VLC6503/7602/8401
≥2500小时
>6000小时
>6000小时
>12000小时
寿命测试说明
    在清洁无腐蚀的实验室内,泵满负载、昼夜不停地连续运行的寿命测试值。视工况良好程度而定,寿命值有变化。
频繁启停
参数
寿命
>18万次
>80万次
>100万次
>180万次
测试工况
转30秒
停30秒
转15秒
停15秒
转20秒
停20秒
转10秒
停10秒
昼夜连续循环,抽气口满负载。试验仍在继续。

12V调速真空泵VLC特点




1.中负压小流量微型无刷真空泵,负压范围:-16~-35kPa;峰值流量1.3-3.3升/分,采用nidec无刷电机,超长寿命、较低干扰;袖珍体积,仅1/2拳头大;
2.gao端微型真空泵的标志性参数-“频繁启停参数”超高,进口完整版较高频繁启停次数高达180万次以上!特别适合大负载下,频繁启停或长期昼夜不停连续运转等恶劣工况

3.长寿命:
采用更好的原材料、设备、工艺制造泵部件,成倍提高寿命;全部运动部件都使用耐久型产品,配合nidec无刷电机,全方位提高泵寿命。
4.无刷电机技术:采用定制nidec无刷电机,额外提供“PWM调速、电机反馈”等信号线,真正做到“全功能”(简化版无反馈功能);
5.可通过“占空比”来调节电机转速、改变泵的输出流量,忽快忽慢、随心所欲;目前,即使国外知名品牌微型真空泵暂时也无法做到这点;
6.
PWM调速功能:可通过电路(PWM脉宽调制)直接调整泵的流量,完全不用阀门调节,简化气路系统,可满足负载不同,“恒流”、“恒压”等多种应用;
7.低干扰:不像有刷电机那样会有杂波污染电源、干扰电子元件,甚至造成控制电路、液晶屏等死机;它不会对控制电路有任何干扰。
8.完善的自我保护自动停机功能((国产简化版无):
(1)过热保护:可避免因意外情况导致泵电机温度异常升高等故障;
(2)过载保护:可避免异物落入电机,造成卡死等故障;
9.允许介质富含水汽,可昼夜不停长期连续运转,噪音低;
10.抽气端可带大负载,甚至堵死也属于正常工作;无油无污染、免维护......



(未完待续见下一页)
