长寿命调速无刷微型真空泵|抽气泵|直流气泵-中流量中真空VLK系列

参数列表【点击右边表格文字查看】	●	产品彩图	●	三维结构安装图
	●	技术参数表	●	产品参数曲线图
	●	各种版本对比	●	随货配件
	●	选型注意事项	●	无刷电机接线+电气原理及外围电路
	●	使用注意、警告	●	微型泵电路参数(注意事项)


	24v调速真空泵VLK产品彩图		● ● ●

长寿命调速真空泵VLK

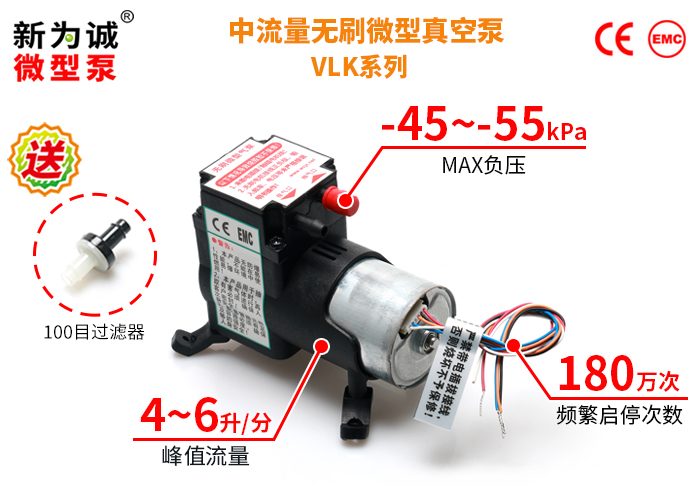

无刷微型真空泵VLK-产品实物图


	24v调速真空泵VLK技术参数表		● ● ●

型号	电压 (VDC)	负载电流 (mA)	功率 (W)	流量 (L/min)		真空度 (压力(abs.))	负压 (相对压力)	体积 (mm)
				峰值流量	平均流量	(kPa)	(kPa)
VLK5504	12	＜320	＜3.84	4	2.7	55	≈-45	87×40×75 (带减震脚)
	24	＜230	＜5.52		3.6
VLK5005	12	＜360	＜4.32	5	3.2	50	≈-50
	24	＜230	＜5.52		3.9
VLK4506	12	＜400	＜4.8	6	3.7	45	≈-55
	24	＜240	＜5.76		4.4
对比：标准大气压						101	0

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。
2.该系列微型泵启动电流较大，为保证泵的正常运转，所配直流稳压电源电流应该超过 3A，例如 24V4A以上的开关直流电源(过载能力要强)，否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的JF-12V5A、JF-24V2.7A电源。详情点这里！
3.输入电压要求12V±10%、24V±5%。

【其他参数】
1.抽、排气嘴尺寸(mm)：ø3.2(内孔)×ø6.2(外径) 接口形状：防滑凸起式(抽排气嘴一样)；
2.建议接管(mm)：ø4×ø8硅胶管；重量：240克。
3.红色防尘帽盖得是抽气嘴，黑色防尘帽盖得是排气嘴(有标签指示)。


	24v调速真空泵VLK各种版本对比		● ● ●

该系列目前有3个版本		国产简化版	进口简化版	进口完整版
新为诚配置比较	电机品质	无刷电机★	无刷电机★★	无刷电机★★★★
	隔膜性能	★	★★	★★★★
	轴承性能	★	★★	★★★★
新为诚性能比较	寿命	★	★★	★★★
	电磁干扰	▲▲▲▲	▲▲▲	▲
	环境温度	0～40℃	0～50℃	0～50℃
	调速性能	√	√	√
	自我保护	×	√	√
	转速反馈	×	×	√
说明	1.以上★越多，代表性能越好；▲越少，代表电磁干扰越低； 2.以上对比不代表某种产品不好，仅供客户直观感受参考，特此说明! 3.若不需要调速，仅当成长寿命微型泵使用，可通知我司免费换成不调速的电机接线。
寿命值-VLK4506/5005/5504		≥2500小时	＞6000小时	＞9000小时
寿命测试说明	在清洁无腐蚀的实验室内，泵满负载、昼夜不停地连续运行的寿命测试值。视工况良好程度而定，寿命值有变化。
频繁启停参数	寿命	＞18万次	＞80万次	＞180万次
	测试工况	转30秒停30秒	转15秒停15秒	转10秒停10秒
	测试工况	昼夜连续循环，抽气口满负载。试验仍在继续。


	24v调速真空泵VLK特点		● ● ●


	1.中负压中流量微型无刷真空泵，负压范围：-45～-55kPa；峰值流量4-6升/分，采用nidec无刷电机，超长寿命、较低干扰；袖珍体积，仅1/2拳头大； 2.gao端微型真空泵的标志性参数-“频繁启停参数”超高，进口完整版较高频繁启停次数高达180万次以上！特别适合大负载下，频繁启停或长期昼夜不停连续运转等恶劣工况！ 3.长寿命：采用更好的原材料、设备、工艺制造泵部件，成倍提高寿命；全部运动部件都使用耐久型产品，配合nidec无刷电机，全方位提高泵寿命。 4.无刷电机技术：采用定制nidec无刷电机，额外提供“PWM调速、电机反馈”等信号线，真正做到“全功能”(简化版无反馈功能)； 5.可通过“占空比”来调节电机转速、改变泵的输出流量，忽快忽慢、随心所欲；目前，即使国外知名品牌微型真空泵暂时也无法做到这点； 6. PWM调速功能：可通过电路(PWM脉宽调制)直接调整泵的流量，完全不用阀门调节，简化气路系统，可满足负载不同，“恒流”、“恒压”等多种应用； 7.低干扰：不像有刷电机那样会有杂波污染电源、干扰电子元件，甚至造成控制电路、液晶屏等死机；它不会对控制电路有任何干扰。 8.完善的自我保护自动停机功能((国产简化版无)： (1)过热保护：可避免因意外情况导致泵电机温度异常升高等故障； (2)过载保护：可避免异物落入电机，造成卡死等故障； 9.允许介质富含水汽，可昼夜不停长期连续运转，噪音低； 10.抽气端可带大负载，甚至堵死也属于正常工作；无油无污染、免维护......
