成都新为诚科技有限公司
高负压无刷微型真空泵|调速微型抽气泵|调速微型真空泵-中大流量高负压VRY系列

参数列表

【点击右边表格文字查看】

  产品彩图

  三维结构安装图

  技术参数表
  随货配件
  各种版本对比
  定做产品+无刷电机接线说明
  选型注意事项
  产品参数曲线图(暂无后期补充)
  使用条件、注意、警告
  微型泵电路参数(注意事项)
高负压调速真空泵VRY 产品彩图


高负压无刷气泵SVBY

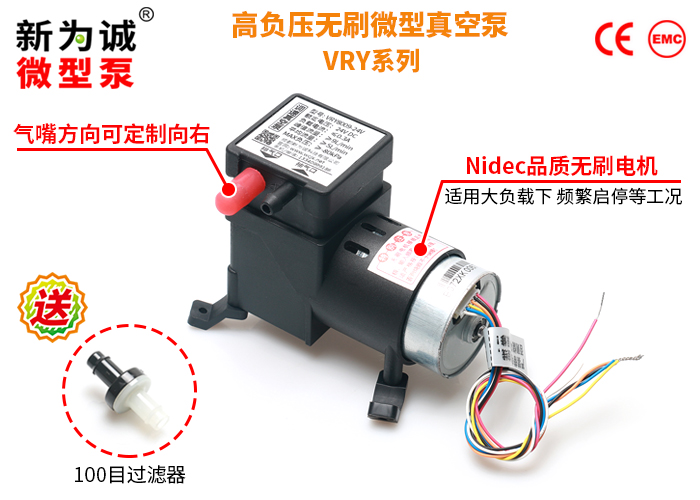

气嘴方向可定制(向左或右)-高负压调速微型真空泵VRY-产品实物图

高负压无刷气泵SVBY

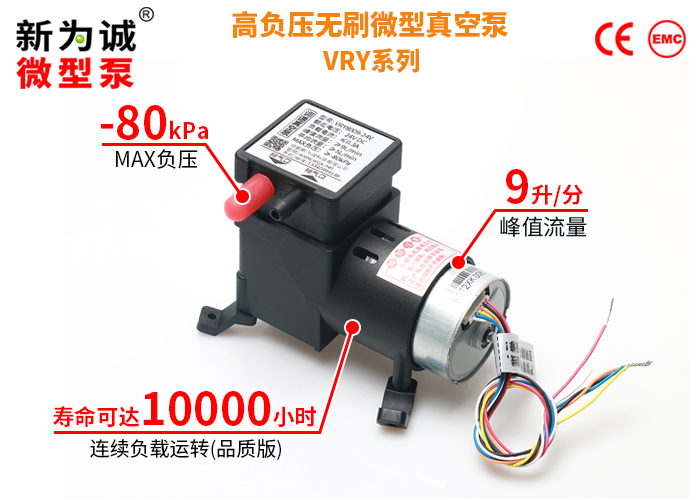

气嘴方向可定制(向左或右)-高负压调速微型真空泵VRY-产品实物图


高负压调速真空泵VRY 技术参数表



型号

额定电压
(VDC)

负载电流
(A)
功率
(W)
流量(L/min)
MAX负压
(相对真空度)
峰值流量
平均流量
(kPa)
VRY8009
24
≤0.3
≤7.2
≥9
≥5
≥-80
对比:标准大气压
0

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。
2.该系列微型泵启动电流较大,为保证泵的正常运转,所配直流稳压电源电流应该超过 3A,例如 24V4A以上的开关直流电源(过载能力要强),否则可能造成泵无法启动甚至烧毁!(注意,此类故障不属于正常质保范围!),强烈推荐我司专门定做的JF-12V5A、JF-24V2.7A电源。详情点这里!
3.输入电压要求12V±10%、24V±5%。

4.版本说明:
(1)版本:该微型泵根据部件质量、品控要求的不同等分为3个版本,简化版、标准版、品质版;例如VRY8009-24V(品质版);
(2)气嘴:VRY系列有两种朝向,面向电机有接线端子一面,气嘴位于电机左侧的(也是出厂时默认),可以用备注码“Z”标示,也可以不标示);气嘴位于电机右侧的,必须用备注码“Y”表示。
实例:VRY8009-24V(标准版):就表示VRY8009的气嘴向左,标准版,24V DC电压;故订购时,请一定注明具体版本后缀及备注码!具体区别请点击以下链接:各种版本对比
5.如无特别说明,技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品,可以联系定制。
6.表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值,平均流量是用皂膜流量计测得的流量值;不建议使用质量流量计进行测量,因为质量流量计采样频率过低、脉动性对不同测量原理的流量计影响不一等原因,可能会导致较大误差(这不是微型泵的问题)。

【体积、接管】
1.泵体积(长××高,包容尺寸,单位mm):88×50×75(含减震脚);
2.抽、排气嘴尺寸(mm):ø4.7(内孔)×ø6.2(外径) 接口形状:防滑凸起式(抽排气嘴一样);材质:默认增强尼龙;
3.建议接管(mm):ø4×ø8硅胶管;重量:240克。
4.抽、排气嘴有标签或模具指示(in/out),使用前请一定取下防尘帽。



高负压调速真空泵VRY 各种版本对比

该微型泵根据部件档次、品控要求的不同等分为3个版本,如下表:
该系列目前有3个版本
简化版
标准版
品质版
新为诚
配置寿命
电机品质
无刷电机★
无刷电机★★
无刷电机★★★★
隔膜性能
★★
★★★★
轴承性能
★★
★★★★

连续负载运转寿命

>2500小时
>6000小时
>10000小时
新为诚
性能比较
噪音
不做要求
★★
★★★
电磁干扰
▲▲▲▲
▲▲▲
环境温度
0~40℃
0~50℃
0~50℃
调速功能
转速反馈信号

过热保护

×

过载保护

×

保修

1年
1年
2年
频繁启停
参数
寿命
>18万次
>80万次
>180万次
测试工况
转30秒
停30秒
转15秒
停15秒
转10秒
停10秒
昼夜连续循环,抽气口满负载。
调速器
24V配TS-C24调速器。请注意区分电压!
注:
(1).★越多,代表此项性能越好;以上对比不代表某种产品不好,供客户根据需要选择适宜的版本,特此说明!
(2).寿命测试条件:在清洁无腐蚀的实验室内,泵满负载(完全堵塞抽气口,排气口保持畅通,直通大气)、昼夜不停地连续运行;环境温度5℃~30℃,随气候波动;相对湿度小于90%,随气候波动。
(3).关于寿命值,若实际工况优于新为诚测试工况,寿命将会延长。
(4).品质版噪音数据以后会更新。简化版与标准版噪音更大,不作具体数据规定、不作检验标准。

高负压调速真空泵VRY 特点




1.新为诚无刷微型真空泵VRY系列,系原广受欢迎的,高负压无刷微型真空泵VBY的升级拓展品;但VRY的MAX负压,通过多年技术积累,进行多项改造,使之提升到-80kPa,比VBY整整提高了5kPa(众所周知,小力矩小体积的无刷微型真空泵,负压每提高1kPa都很困难)!
2.新为诚新为诚无刷微型真空泵VRY系列,对nidec高品质无刷电机进行潜力挖掘,对泵内部结构等进行了大胆创新,在保持接近VBY体积(约成年人3/4拳头)的基础上,将峰值流量提升到9升/分(约为VBY系列的1.5倍)!

3.新为诚调速微型真空泵VRY,气嘴可定做向左还是向右,更方便安装;调速范围比VBY更广(30%-全转速,VBY为60%-全转速,且是在堵死抽气口下)!目前推广期,定价暂时与VBY的升级品SVBY一致;属目前新为诚无刷微型真空泵中,兼具更高负压、可调速、小体积的高性价比产品!
4.nidec品质无刷电机:gao端微型真空泵的标志性参数-“频繁启停参数”较高,品质版MAX频繁启停次数高达180万次以上!特别适合大负载下,频繁启停或长期昼夜不停连续运转等恶劣工况!品质版更是质保2年!
5.全功能无刷电机技术:仍然采用广受赞誉的定制nidec无刷电机,额外提供“PWM调速、电机反馈”等信号线,真正做到“全功能”;
7.PWM调速功能:可通过电路(PWM脉宽调制)输出方波,利用信号“占空比”来调节电机转速、改变泵的输出流量,忽快忽慢、随心所欲;直接调整泵的流量,完全不用阀门调节,简化气路系统,可满足负载不同,“恒流”、“恒压”等多种应用;
8.低干扰:不像有刷电机那样会有杂波污染电源、干扰电子元件,甚至造成控制电路、液晶屏等死机;它基本不会对控制电路有干扰。
9.两重自动保护:过载、过热保护(简化版无):
(1)过热保护:意外情况可能导致泵电机温度异常升高,会自动保护停机,避免电机烧毁;
(2)过载保护:异物落入电机,可能卡死,会自动保护停机,避免电机烧毁;
10.袖珍体积(仅约普通成年人3/4拳头大);允许介质富含水汽,可昼夜不停长期连续运转,噪音低;
11.抽气端可带大负载,甚至堵死也属于正常工作;排气端不可带阻尼元件;无油无污染、免维护......



(未完待续见下一页)
