锂电池微型水泵|3.7v微型调速水泵|水气两用微型水泵|调速微型水泵|5V调速水泵——W24D系列

参数列表【点击右边表格文字查看】	●	产品彩图	●	三维结构安装图、测试数据
	●	技术参数表	●	随货配件
	●	版本对比 /自带保护列表	●	无刷电机信号定义+逻辑接线图
	●	选型注意事项	●	产品参数曲线图(仅品质版提供)
	●	使用注意、警告	●


	锂电池调速微型水泵W24D彩图		● ● ●

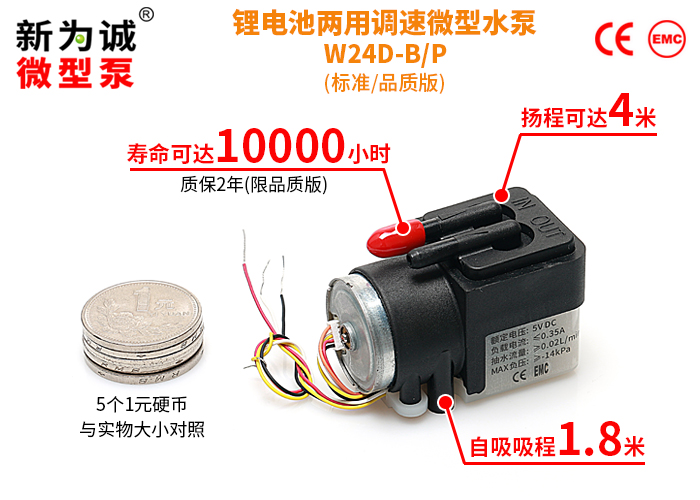

锂电池调速微型水泵W24D(品质版)/W24D(标准版)-产品实物图

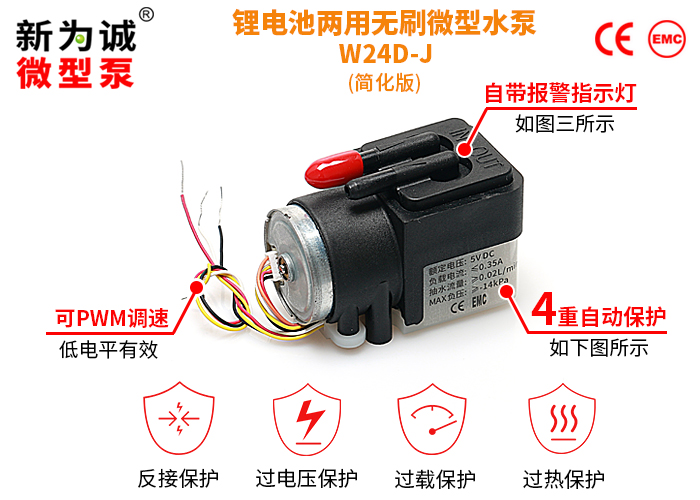

锂电池微型水泵W24D(简化版)-产品实物图

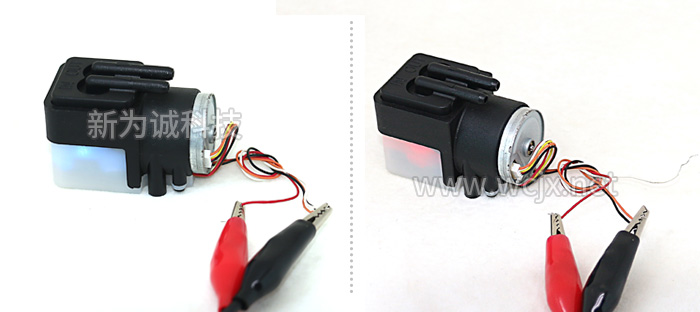

5V调速微型水泵W24D正常工作—蓝灯闪烁	5V调速微型水泵W24D工作异常(如忘接白线等)—红灯闪烁


	锂电池调速微型水泵W24D技术参数表		● ● ●

型号	做水泵时						做真空泵时
	额定电压	负载电流	额定功率	开口流量	吸程	MAX 扬程	额定电压	负载电流	额定功率	平均流量	MAX相对压力(负压)
	(V DC)	(A)	(W)	(L/min)	(M)	(M)	(V DC)	(A)	(W)	(L/min)	(kPa)
W24D20	5	≤0.35	≤1.75	≥0.02	1.8	4	5	≤0.28	≤1.4	≥0.2	-14
W24D210	12	≤0.15	≤1.8	≥0.21	1.8	4	12	≤0.10	≤1.2	≥0.2	-15
对比：标准大气压											0

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。
2.工作电压：W24D20为3.2V～6V，W24D210为12V±10%；工作电压变化会影响负载电流大小；
3.如无特别说明，技术参数均是在25℃、标准大气压101kPa的条件下的测定值，作为水(液)泵时，测试介质为常温纯净水；
4.表中参数是在电机MAX转速时测得，当转速变化时，真空度基本不变；
5.作真空泵时，平均流量是用皂膜流量计测得的流量值。
6.表中做真空泵时的平均流量、MAX相对压力(负压)参数均仅为下限值，因泵个体差异性，每台产品的实测参数可能存在较大差异；
7.该微型泵分为3种版本：简化版、标准版、品质版；订购时，请一定注明具体版本后缀！具体区别请点击右侧链接：各种版本对比；
8.该系列微型泵启动电流稍大，为保证泵的正常运转，所配直流稳压电源电流应该超过 2A，例如 5V2A或12V1.25A以上的开关直流电源(过载能力要强)，否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的5V2A电源。详情点这里！
9.W24D微型调速泵无法和现有的TAA、TWS等调速器配合调速，但有专用触摸屏调速器TS-G12型可调速(仅W24D20)，W24D210配套调速器还在研发中......详情请点击： TS触摸屏。

【其他参数】
1.体积(长x宽x高，单位：mm)：50×29×36(不含安装螺钉)；
2.抽、排气(水)嘴尺寸(mm)：ø2(内孔)×ø4.2(外径) 接口形状：直插式(抽、排气嘴一样)；
3.建议接管(mm)：ø3×ø6硅胶管；重量：约50克。
4.抽气(水)嘴IN、排气(水)嘴OUT，盖有红色防尘帽，使用前请取下。


	锂电池调速微型水泵W24D特点		● ● ●


	1.锂电池3.7v调速微型水泵W24D20，属新为诚50ml/Min以下chao小流量微型调速水泵，小体积多功能：既能调速又能长期连续运转，扬程还高达4米！较低功耗，可在野外锂电池长期供电，甚至可利用1.8米自吸进行野外取水采样等； 2.新为诚5V/12V调速微型水泵W24D，属于非常独特的抽气、抽水两用泵，工作介质可为气体和(或)液体(非油且无强腐蚀、无颗粒等)；有水抽水、有气抽气，可长时间缺水空转、干转不损坏，而一般水泵空转较长时间可能烧毁！ 3.W24D系列可通过调节泵的电机转速改变流量(PWM，低占空比有效)；新为诚多年微型泵技术积累使得结构改进更合理、气密性更好； 4.水气两用12v微型水泵W24D210，取消了指示灯，电压、反接保护等某些客户不看重的次要功能，同等体积下，参数更高，但成本更低，适合看重成本客户； 5.微型5v水泵W24D20泵体自带报警指示灯，可通过透光ABS底壳显示不同颜色灯光，直观反馈泵的工作状态： (1)规律性闪烁蓝光时为正常状态； (2)常亮红光时为异常状态： a.泵的电机转速过低，比如转速﹤1600RPM； b.误将PWM调速线(白线)悬空，(此时转速为0，也﹤1600RPM)，如前面彩图； (3)红蓝光交替闪烁时为异常状态，此时泵的电机转速偏低且不稳定(泵实际转速在1600RPM上下波动） (4)正负极接线反接时指示灯不亮。 (5)电压在工作电压(3.2V～6V)范围外时，指示灯不亮。新为诚微型泵 5.微型水气两用水泵W24D20，具备以下5大完善自我保护，尽量减少客户误操作带来的损害，能有效延长泵的使用寿命(注意：W24D210具备过载、过热双保护，但无过压、欠压、反接保护)： (1)过热保护：新为诚微型泵电机如因负载过大、长期连续运转、环境温度过高等导致电机温度温升过高，会自动停机保护；直到重新断电再通电重启；新为诚微型泵 (2)过载保护： a.全转速(不调速)下，如果有异物进入电机轴卡住，泵会自动停机，直到重新断电再通电重启； b.调低转速后，负载很大，处于过载状态，比如将W24D调低到1600RPM，又堵死抽气口等，泵会自动停机，直到重新断电再通电重启；新为诚微型泵 (3)反接保护：泵的正负极接反，不会烧毁； (4)欠压保护、过压保护：允许接入直流电压6V(MAX)不会烧毁；但电压再高可能会烧毁，将失去保修！ 6.可昼夜不停长期连续运转，噪音低，袖珍体积(仅1/5成年人手掌大)；无油无污染、免维护...... 7.抽气(水)端可带大负载，甚至堵死，皆属于正常工作；排气(水)端排水口必须保持通畅。
