12v调速无刷微型水泵|微型水气两用水泵|PWM调速微型水泵|12V低噪音水泵——W25N系列

参数列表

【点击右边表格文字查看】

 产品彩图

 三维结构安装图测试数据

 技术参数表
 产品参数曲线图(仅品质版提供)
 版本对比/自带保护列表
 随货配件
 选型注意事项
 无刷电机信号定义+逻辑接线图
 使用注意、警告
 W25N对比WPY的优势(后续补充)
调速微型水泵W25N彩图


调速微型水泵W25N

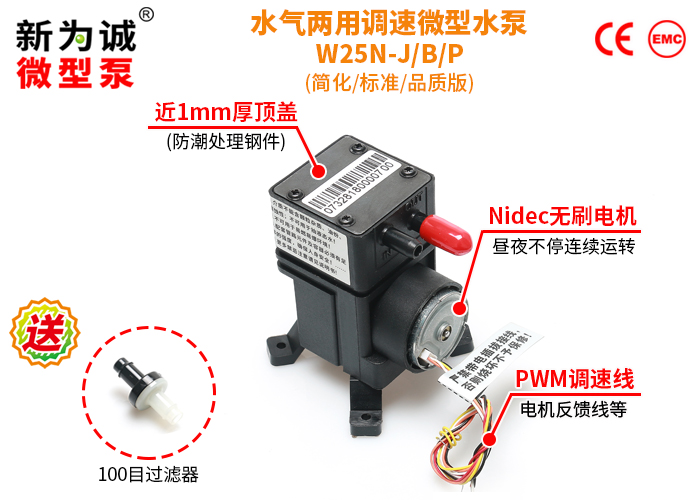

微型水泵W25N-产品实物图

调速微型水泵W25N广告版

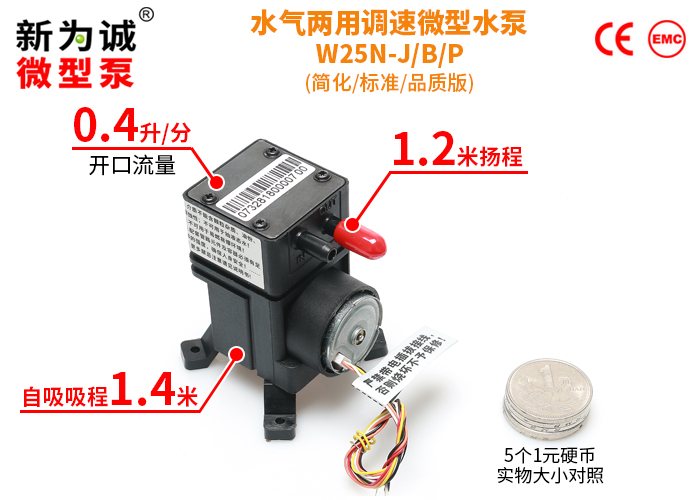

直流微型水泵W25N-产品实物图

调速微型水泵W25N技术参数表


型号
做水泵时
做真空泵时
电压
电流
功率
开口流量
吸程
MAX
扬程
电压
电流
功率
平均流量
负压
(相对压力)
(V DC)
(A)
(W)
(L/min)
(M)
(M)
(V DC)
(A)
(W)
(L/min)
(kPa)
W25N400
12
<0.25
<3
0.4
1.4
1.2
12
<0.17
<2.04
0.95
-15
对比:标准大气压
 0

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。

2.该微型泵分为3种版本:简化版、标准版、品质版;订购时,请一定注明具体版本后缀!具体区别请点击右侧链接:各种版本对比
3.该系列微型泵启动电流稍大,为保证泵的正常运转,所配直流稳压电源电流应该超过 2A,例如 12V2A以上的开关直流电源(过载能力要强),否则可能造成泵无法启动甚至烧毁!(注意,此类故障不属于正常质保范围!),强烈推荐我司专门定做的12V2A电源。详情点这里!
4.输入电压要求12V±10%。
5.(1)W25N微型调速泵简化版可和TAA调速器配套调速;详情请点击:高性价比便携式TAA调速器
 (2)W25N标准版、品质版可和TWS-1、TWS-2、TS调速器配合调速,详情请点击:
   稳速型TWS-1调速器、工作状态记忆型TWS-2调速器、中文高精度触摸屏TS

【其他参数】
1.体积(长x宽x高,单位:mm):35×51×56(不含橡胶脚垫,如果含橡胶脚垫约68mm高);
2.抽、排气(水)嘴尺寸(mm):ø3.2(内孔)×ø5.5(外径) 接口形状:直插式(抽、排气嘴一样);
3.建议接管(mm):ø4×ø8硅胶管;重量:约95克。
4.抽气嘴IN、排气嘴OUT,盖有红色防尘帽,请使用前取下。


调速微型水泵W25N特点




1.非常独特的抽气、抽水两用泵,工作介质可以为气体和液体(非油且无强腐蚀、无颗粒等);
2.有水抽水、有气抽气,可长时间缺水空转、干转不损坏,而一般水泵空转较长时间可能烧毁!
3.新为诚微型水气水泵W25N,系老产品WPY系列的升级产品,在以下方面等进行了改进:
(1)利用新为诚多年的技术积累,重新设计、开模;对内部密封结构等优化、改进,使得原本就较高的密封性进一步提升!不论是做水泵用还是气泵用......
(2)从原WPY泵ABS顶盖,升级成厚度近1mm防潮处理钢件,不易生锈、不易出现塑料边角变形翘起导致密封性下降等隐患;取消了原WPY气(水)嘴分型线等,密封性更高......新为诚微型泵

(3)装配效率大幅度提高、噪音更低、可靠性更高;

4.W25N系列采用内置精密控制电路的nidec无刷电机,有专用调速、反馈、启停控制信号线:
(1)既可接收外部方波信号,通过改变低电平的占空比,PWM调节微型泵的电机转速,从而间接改变流量;
(2)又能输出6个脉冲/周期,供客户电路检测,从而得知电机实时转速;配合符合新为诚调速规范的控制电路,可非常方便地实现自动闭环控制,从而完成类似“恒流”高级应用......
(3)还可利用直流电压控制泵的启停,避免频繁断电、上电带来的冲击,进一步延长泵的寿命......
5.W25N微型水气两用泵自带过热、过载双保护:
(1)过热保护:新为诚微型泵电机如因负载过大、长期连续运转、环境温度过高等导致电机温升过高,会自动停机保护;直到重新断电再通电重启;
(2)过载保护:微型泵运转中,如果有异物不小心进入电机轴卡住,泵会自动停机,直到重新断电再通电重启;
6.可昼夜不停长期连续运转,噪音更低,能耗小,可任意方向安装;;
7.袖珍体积,无油无污染、免维护......
8.广泛用于医疗、科研、实验室、环保等行业,具体应用有:水采样分析、水循环、水提升、咖啡机等等多种场合。



(未完待续见下一页)
