微型真空水泵|调速两用微型水泵

成都新为诚科技有限公司

大流量调速微型真空水泵|大流量无刷自吸水泵|调速24v两用水泵|-大流量无刷自吸水泵 WHY系列

参数列表【点击右边表格文字查看】	●	产品彩图	●	三维结构安装图
	●	技术参数表	●	调速泵各种类型接线详解
	●	各种版本对比	●	随货配件+定做特殊接头
	●	选型注意事项	●	启动电流曲线图
	●	使用条件、注意、警告	●


	大流量水气两用调速微型水泵WHY 产品彩图		● ● ●

无刷微型气泵FAY

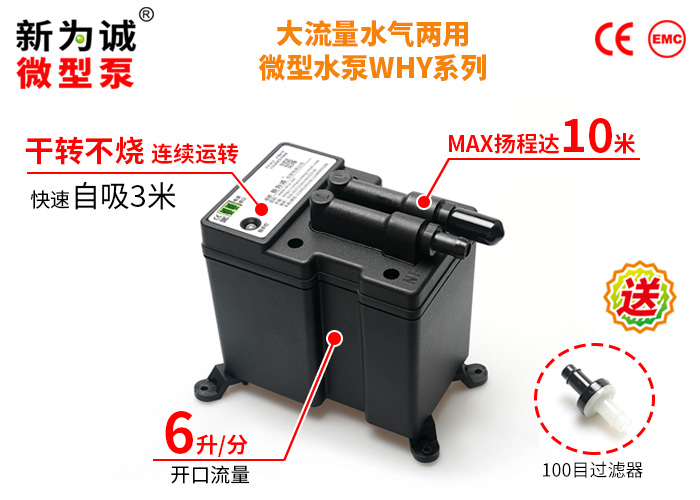

水气两用大流量水气两用调速微型水泵WHY(不调速)-产品实物图

无刷微型气泵FAY

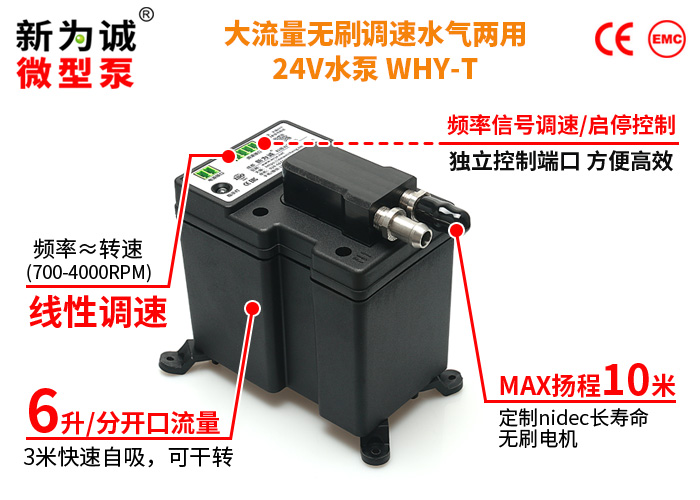

水气两用大流量水气两用调速微型水泵WHY(可调速)-产品实物图


	大流量水气两用调速微型水泵WHY 技术参数表		● ● ●

型号	做水泵时						做真空泵时
	额定电压	负载电流	额定功率	开口流量	吸程	MAX 扬程	额定电压	负载电流	额定功率	平均流量	MAX负压 (相对真空度)
	(V DC)	(A)	(W)	(L/min)	(M)	(M)	(V DC)	(A)	(W)	(L/min)	(kPa)
WHY4006	24	≤1.8	≤43.2	≥6.0	3	10	24	≤0.8	≤19.2	≥4	≥-33
对比：标准大气压											0

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。
(1)该系列泵MAX启动电流为6A左右，持续时间约100ms；故要求选用的开关直流稳压电源，至少能够耐受100毫秒的6A或以上电流浪涌(耐冲击能力好)。鉴于该启动特性，建议应使用24V6A（约150W)及以上的电源！否则有可能因为电源耐冲击力差，过流保护过小等，造成泵无法启动、电机烧毁等；注意，此类故障不属于正常质保范围！详情点这里！
(2)强烈建议选用新为诚经过改造、配有面板的定做电源 MV-24V6A，避免因电源不符合要求，导致泵无法正常使用！
2.输入电压要求24V±10%。
3.版本及代号说明：
(1)是否能调速：能频率调速版本，后缀加T，例如：WHY4006TJ-24V(调速型-简化版)；不调速版本，无后缀，例如：WHY4006J(不调速型-简化版)；
(2)简化/标准/品质版：
根据部件质量、品控要求的不同等分为3个版本，简化版、标准版、品质版；
(3)实例说明：比如WHY4006B-24V，就代表不能调速的标准版；而WHY4006TP-24V，就代表能调速的品质版......
(4)版本对比：订购时，请一定注明具体版本后缀及代码！具体区别请点击以下链接：各种版本对比

4.如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定制。
5.表中平均流量是作为真空泵用时，用皂膜流量计测得的流量值；作为水泵使用时，开口流量是用量杯配合秒表多次测量后求平均所得；使用内径7mm硅胶管，抽水管长300mm，排水管长100mm，不接其他阻尼元件，无变径等；
6.不建议使用质量流量计进行测量，因为质量流量计采样频率过低、脉动性对不同测量原理的流量计影响不一等原因，可能会导致较大误差(这不是微型泵的问题)。

【体积、接管】
1.泵体积(长×宽×高，包容尺寸，单位mm)：129×71×115(含减震脚)；
2.抽、排气嘴尺寸(mm)：默认标配黑色PP宝塔接头ø6(内孔)×ø9，接口形状：防滑凸起式(抽排气嘴一样)，材质：PP；
3.建议接管(mm)：ø6×ø10硅胶管；重量：约550～1000克(因定做不同材料接头、部件等而异)。
4.抽、排气嘴有标签或模具指示(in/out)，使用前请一定取下防尘帽。


	大流量水气两用调速微型水泵WHY 各种版本对比		● ● ●

该微型泵根据部件档次、品控要求的不同等分为3个版本，如下表：

版本比较		简化版	标准版	品质版
新为诚配置	电机品质	无刷电机★	无刷电机★★	无刷电机★★★★
	隔膜性能	★	★★	★★★★
	轴承性能	★	★★	★★★★
新为诚性能	满载寿命(抽水)	＞3500小时	＞6000小时(实验还在进行中，后续更新)	＞10000小时(实验还在进行中，后续更新)
	空载寿命(抽气)	＞8000小时	＞12000小时	＞18000小时
	定制电机寿命	＞10000小时	＞15000小时	＞20000小时
	噪音	不做要求	★★	★★★
	电磁干扰	▲▲▲	▲▲	▲
	调速功能	型号中不带“T”的不可调速，带“T”才可调速
	转速反馈信号	×	×	×
	过载保护	×	√	√
	保修	1年	1年	2年
频繁启停参数	寿命	＞10万次	＞60万次	＞150万次
	测试工况	转60秒停60秒	转30秒停30秒	转15秒停15秒
	测试工况	昼夜连续循环，抽气口满负载。
调速器	对于可调速版本，新为诚暂未推出匹配的调速器

产品寿命测试说明：
1.★越多，代表此项性能越好；以上对比不代表某种产品不好，供客户根据需要选择适宜的版本，特此说明!
2.满载寿命测试是泵进水口连接软管并浸入清洁水液面下，连续运行抽水。
3.空载寿命测试是泵抽气口、排气口直通大气。
4.电机寿命测试是电机在良好散热下，不带负载24小时不停机连续运转；
5.寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5℃～30℃，随气候波动；相对湿度小于90%，随气候波动；若实际工况优于我们测试工况，寿命将会延长。
6.品质版噪音数据以后会更新。简化版与标准版噪音更大，不作具体数据规定、不作检验标准。
7.实验数据来源为新为诚科技老化及寿命实验室，以及供应商实验室。


	大流量水气两用调速微型水泵WHY 特点		● ● ●


	1.横空出世！一代新品——微型两用水泵WHY，系新为诚微型水气两用泵中，抽水流量≥6LPM产品，凭借十余年专注微型真空泵和微型水泵的技术积累及不断改进，很好的克服了目前微型水泵行业中，长久以来的尴尬： (1)某些有刷电机的微型水泵，不能长期连续运转，否则寿命很快终结；而WHY寿命MAX可达2万小时......； (2)某些无刷微型水泵，虽然可连续运转且寿命相对较长，但没有自吸能力，要么必须安装在液面以下，要么每次使用前必须手工灌引水，非常麻烦；而WHY每次运转前都不用加引水，自动吸水高度更高达3米...... (3)某些无刷微型隔膜水泵，号称能水气两用，干转不烧毁，但实际并未针对抽气或水气混合环境专门测试，且流量很小(1-2升或以下)；而WHY是从新为诚十余年生产的微型真空泵气泵衍生而来，做过苛刻、长期测试等，且抽水流量高达6升/分；抽气平均流量都达到了4升/分！ 2.除此之外，大流量水气两用微型水泵WHY还有以下特点： (1)推出调速版和非调速版，调速版支持常见的频率调速，且频率和转速基本为线性关系；频率值≈电机转速；通过频率控制电机转速从而控制泵的流量，提供了很大的方便； (2)非调速版，既满足客户大流量要求，又兼具低成本优势，还可做为样品购买，为后期购买调速版本适应不同流量场合，降低研发、成品整体成本等..... 3.为满足客户个性化和不同工况要求，新为诚WHY微型水泵还提供了丰富的定做选择。总有一款满足您！ (1)根据不同介质的耐受性，可定做不同材质的泵腔：聚碳酸酯(出厂默认)、铝、304不锈钢； (2)根据不同接管特性(软/硬管/螺纹/快换/直连，介质接触等)，可定做不同接头：黑色PP(出厂默认)、不锈钢宝塔、Rc1/8尼龙内螺纹、铜镀镍外圆快插接头(外径6或8mm)...... 4.长寿命：简化版、标准版、品质版电机寿命高达10000、15000、20000小时，品质版更是敢保2年！ 5.新为诚无刷微型水泵WHY，采用定制nidec品质无刷电机：gao端微型水泵的标志性参数-“频繁启停参数”chao高，品质版频繁启停次数高达150万次以上！特别适合大负载下，频繁启停或长期昼夜不停连续运转等恶劣工况！ 6.新为诚两用微型水泵WHY，属于非常独特的抽气、抽水两用泵，工作介质可以为气体和液体(非油且无强腐蚀、无颗粒等)；既可抽水、也可抽气；无油不污染介质、免维护...... 7.新为诚两用微型水泵WHY，大流量(6L/Min)，既有较高的扬程(10米)；又具备可靠迅速自吸能力(吸程3米，用途广泛，特别适合大流量、长期连续运转场合，例如水处理行业长期在线检测、采样等； 8.新为诚两用微型水泵WHY，可长时间缺水空转、干转不损坏；配合新为诚浮动开关FS20A，可实现空调冷凝水无人值守自动排水等用途，性价比高；不像某些叶轮式或离心式微型水泵，缺水空转几十秒甚至几秒钟就烧毁了！ 9.低干扰：不像有刷电机那样会有杂波污染电源、干扰电子元件，甚至造成控制电路、液晶屏等死机；它基本不会对控制电路有干扰。 10.新为诚WHY两用微型水泵，做气泵用时，抽、排气端都可带大负载，甚至堵死也属于正常工作；作水泵使用时，抽水口可满负载运行（完全堵塞），排水口只可短暂堵塞；可昼夜不停长期连续运转，噪音低!
