成都新为诚科技有限公司


	调速微型泵不同功能接线详解		● ● ●

对应微型泵系列	调速真空泵VML、VUY、SVUY；调速气泵FML；调速水泵WPY、WUY、SWUY
版本	小接插件头——简化版(带反馈的版本)、完整版
接线颜色	黑、红、黄(FG反馈)、白(PWM)、橙(控制启停)
接线数量	5根(默认：白+橙+黑绕成一股，剩余颜色线各一根)
如何接线——不调速时	白+橙+黑线——绕成一股接电源负极；红线——接泵的动力直流电源正极，比如VML-12V，则红线接12V电源正极；黄线——绝缘包扎。
如何接线——只用PWM功能调速时(更多详情请以无刷电机接线详细说明为准)	白线——解开白线，接外部调速电路的正极用于调速；黑线——接电源负极及作为信号的公负端(接地)；红线——接泵的动力直流电源正极，比如VML-12V，则红线接12V电源正极；黄线——绝缘包扎；橙线： (1)需要控制泵的启停，则接入控制启停电路正极； (2)不需控制启停，则与黑线绕在一起，接直流电源负极及作为信号的公负端(接地)。
如何接线——PWM调速+FG反馈(更多详情请以无刷电机接线详细说明为准)	白线——解开白线，接外部调速电路的正极用于调速；黑线——接电源负极及作为信号的公负端(接地)；红线——接泵的动力直流电源正极，比如VML-12V，则红线接12V电源正极；黄线——用于输出反馈信号；橙线： (1)需要控制泵的启停，则接入控制电路正极； (2)不需控制启停，则与黑线绕在一起，接直流电源负极及作为信号的公负端(接地)。
特别警告	客户连线时，接线方法及信号规范应该严格按照以下规范和说明进行；不可带电插拔，不可接错，否则出现故障甚至造成电机烧毁，将失去正常质保！


	调速微型泵无刷电机接线详细说明		● ● ●

【警告】禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！导致保修失效！

序号	引线颜色	功能	动作电平	其它说明
1	黑线	电源线，负极。
2	红线	电源线，正极。	+12V(±10%)
3	黄线	FG反馈信号(电机转速反馈信号，脉冲信号)；电机每转一周输出6个脉冲。	低电平<0.6V；高电平<6V，建议取高电平=5V。FG信号的MAX额定电流为3mA	电机内部为漏极开路状态，因此需要在外部进行拉升。电压5V，电阻5.1 kΩ
4	白线	脉宽调速(PWM)。	0V≤启动≤0.8V 2V≤停止≤5V	通过改变输入信号中，低电平的占空比来改变电机转速。 PWM输入信号频率建议定在这个范围内：15KHz～25KHz。不能用该端口来控制泵的启停。
5	橙线	控制电机启动、停止。	0V≤启动≤0.8V 2V≤停止≤5V	控制泵启停可以用该信号线，特别是频繁启停。若泵很长时间不工作，则应断开红色电源线。 VUY6002、WUY280无此功能，请将其接电源负极。

如果无需调速和转速反馈，可以按如下接线：

电机引线	连接方法	备注
红线	电源正极。电压严格按接线说明！	对于有“黄线”版本的，若无需转速反馈，请把它绝缘包扎。
白线	电源负极
橙线
黑线

说明：请完全按上表连接！否则可能烧毁，造成保修失效！

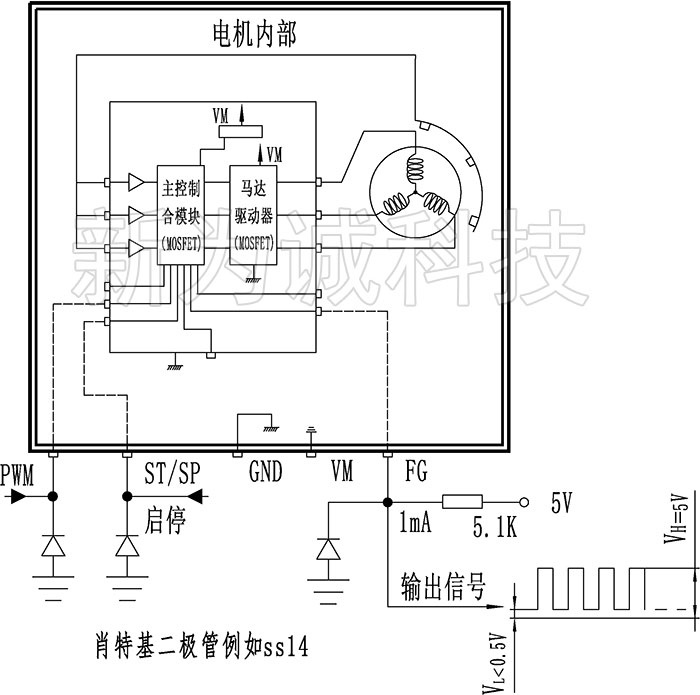

	无刷电机电气原理图及外围电路说明		● ● ●

电路说明：
1、如图所示的几处端口必须连接肖特基二极管，原因：电机内部的功能控制和驱动都是MOS管，其输入阻抗很高，必须接入肖特基二极管防止端口意外串入较大的干扰信号击穿MOS管。肖特基二极管与输入到泵各个端口的方波，是并联关系(不可串联，否则可能导致无法正常工作甚至烧毁电机，将导致失去正常的免费质保)！例如：如果要接PWM端调速，肖特基二极管的阴极就接PWM端，阳极接泵的负极(黑线，公负，也即接地)！
2、对控制电平的要求：
0V≤低电平≤0.8V ，2V≤高电平≤5V
3、FG端口为电机转速反馈信号，在应用中应注意：FG信号输出端为漏极开路，用户需连接一只上拉电阻5.1kΩ，如图，是一个应用实例。

(结束)
