您当前的位置：首页>>带有旋钮、频率、触摸屏调速功能微型泵接线说明

>>调速微型气泵或微型真空泵接线说明

成都新为诚科技有限公司

【以下调速规范适用型号】：F35、V26、V30系列调速微型气泵或真空泵(直接点击不同类型，直接跳转！)

1.旋钮调速型
2.频率调速型
3.顶配型(触摸屏调速或频率调速型)

	1.旋钮调速型	● ● ●

采用数字旋转编码器进行输入控制，实现启停机、加速、减速的数字控制。通过向右向左旋转旋钮来控制转速加和减，按下按钮控制微型泵启停。

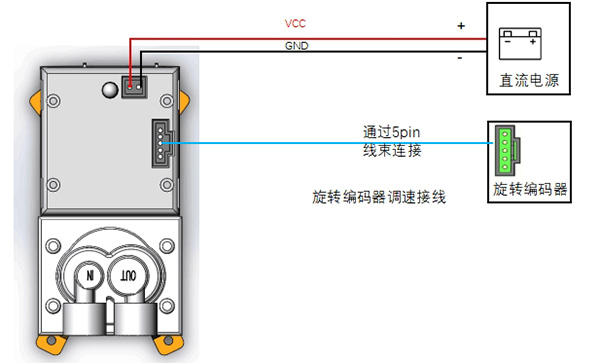

旋钮调速接线图
(注：上图线色与实物线色可能不同，按上图线序连线)

说明：
(1)电源端红色线连接直流电源的正极，黑线连接电源负极，调速端通过线束与旋钮电路板连接。
(2)该款泵会配一块调速旋钮开关（旋转编码器），右旋编码器上的旋钮增大转速，当增大到MAX转速时继续右旋转速保持MAX值。左旋旋钮减小转速，当减小到MIN转速时继续左旋流量保持MIN值。
(3)按压旋钮控制泵启停。
(4)有工作状态记忆功能，当泵启动时，泵将按照上次停转前的转速运行。新为诚微型泵

附：调速旋钮开关安装说明(点击以下小图看大图)：

编码器螺母安装示意图

(1)螺母安装：先在安装板上开好一个直径约7mm的孔，然后拧下编码器上的螺母并取下垫片，将编码器的旋钮插进安装板上开好的孔中，zui后装上垫片，拧回螺母。新为诚微型泵

编码器螺钉安装示意图

(2)螺钉安装：用两颗m2.9的螺钉分别穿过调速旋钮开关螺钉孔、垫圈，然后固定到安装板上。

注：由于调速旋钮开关背面有凸起的焊头不易安装，因此在购买时我们将赠送2个Φ3*Φ7*3的绝缘垫圈。螺钉通常用两颗M3即可，因为不同客户安装的方式不同使用的螺钉也不同，所以并没有配有相应的螺钉。新为诚微型泵


	2.频率调速型		● ● ●

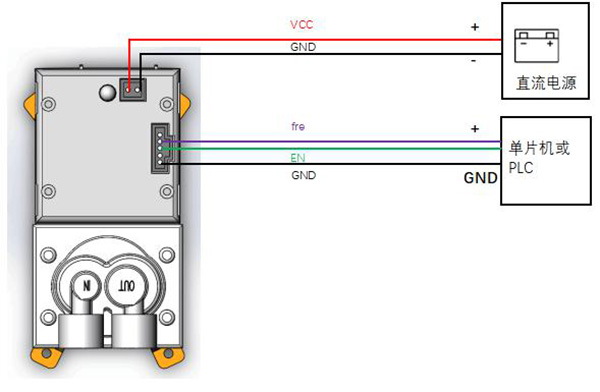

频率调速型接线图
(注：上图线色与实物线色可能不同，按上图线序连线)

说明：
(1)2Pin电源接线端红色线连接直流电源的正极，黑线连接电源负极，按上图所示。
(2)5Pin调速端口从上到下针序与实物相同，第5针(GND)黑色线连接单片机或PLC的地，第3针（En）绿线连接单片机或PLC的低电平端口，第2针(Fre)紫线连接单片机或PLC的频率信号输出端口。诚微型泵

引脚	引脚	输入	信号定义	信号说明
5Pin接线端	1	NC	不连接
	2	Fre	频率调速控制信号频率调速范围：700Hz～3.1KHZ 0V≤低电平≤0.8V 3.3V≤高电平≤5V 注意：输入高电平＞3.3V，MAX输入电压不可超过5V否则可能导致微型泵永久损坏，将失去免费质保！新为诚微型泵	输入方波，建议幅度值5V，占空比50%，直流偏置电压2.5V。频率调速范围： 700Hz-3100Hz对应700-3100RPM；当100＜频率＜700Hz则按MIN转速运行；当频率＞3100Hz则按MAX转速运行；当频率≤100Hz则泵停止运行。新为诚微型泵
	3	EN	使能信号 0V≤低电平≤0.8V 3.3V≤高电平≤5V	使能信号，低电平有效进入频率调速模式；高电平或悬空为按照上次记录的转速运行。
	4	NC	不连接
	5	GND	共地
2Pin接线端	1	VCC	24V电源输入	额定电压24V±10%
2Pin接线端	2	GND	电源地	连接直流电源负极
