(未完接上一页)
【以下调速规范适用型号】：F35、V26、V30系列调速微型气泵或真空泵


	3.调速微型真空泵气泵顶配型调速概述		● ● ●

顶配型不仅配有液晶触控屏调速功能、故障显示功能，还配备了远端频率调速功能、转速反馈功能。下面是顶配型接线端口对应的信号说明。

顶配型接线端口对应的信号说明
(注：上图线色与实物线色可能不同，按上图线序连线)

顶配型接口定义表
引脚	输入	信号定义	信号说明
1白	Fre	频率调速 3.3V≤高电平≤5V 0≤低电平<0.8V	输入方波，建议幅度值5V，占空比50%，直流偏置电压2.5V。频率调速范围： 700Hz-3100Hz对应700-3100RPM；当100＜频率＜700Hz则按MIN转速运行；当频率＞3100Hz则按MAX转速运行；当频率≤100Hz则泵停止运行。
2黄	FG	转速反馈 3.3V≤高电平≤5V 0≤低电平<0.8V	通过FG的反馈信号可以得到电机的转速，反馈的6个方波为电机转一圈。
3红	VCC	24V电源输入	额定电压24V±10%
4黑	GND	电源地	连接电源负极
5黑	GND	电源地	若未配备新为诚适配电源，建议此地线可靠接地，使系统更稳定。

如果无需调速和转速反馈，可以按如下接线：

电机引线	连接方法	备注
3红线	电源正极。电压严格按接线说明！	对于“白线”、“黄线”，若无需调速、转速反馈，请把它们绝缘包扎。
4黑线	电源负极
5黑线	电源负极

说明：

(1)请完全按上表连接！否则可能烧毁，造成保修失效！
(2)以上功能可能随产品改进而调整，恕不另行通知。


	4.顶配型触摸屏调速或频率调速详解		● ● ●

F35、V26、V30的顶配型有两种调速方式分别为：触摸屏调速、频率调速。以下内容为两种调速方式的接线详细说明；默认赠送品质开关直流稳压电源(用于触摸屏调速)+5Pin线束(用于频率调速)。

(1)触摸屏调速：

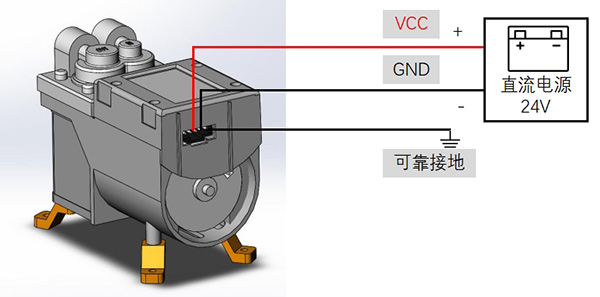

液晶触摸屏调速接线说明

a.电源端红色线连接24V直流电源的正极，黑线连接电源负极。通过控制液晶屏控制泵运行。
b.为防止触屏上的启停按钮发生误触，操作时需要压住一定面积且长按才能触发。
c.购买顶配型的用户若未使用新为诚公司配套电源，可能对泵运行造成干扰，将第5PIN作为接地线可靠接地，有助于提高运行可靠性！

(2)频率调速：

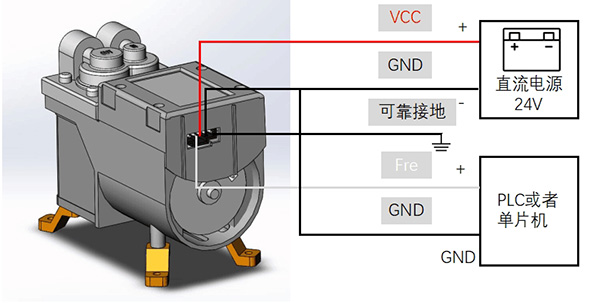

频率调速功能接线说明

a.电源端红色线连接直流电源的正极，黑线连接电源负极；未配备新为诚公司适配电源，建议此地线可靠接地，使系统更稳定；
b.Fre接PLC或者单片机的方波输出口，GND连接单片机或PLC的接地端口。通过调节方波的频率大小控制泵运行速度。
c.频率调速范围700Hz-3100Hz对应700-3100RPM；
当100<频率<700Hz时按MIN转速运行，当频率>3100Hz时按MAX转速运行，当频率≤100Hz则泵停止运行，3.3V≤高电平幅值≤5V。


	微型调速泵报警代码与处理		● ● ●

对于F35/V26/V30等顶配型等带有中文液晶屏的型号而言，可以通过显示在屏幕上的代码，迅速查找故障，及时排除故障避免损坏微型泵！

工况	故障类型	报警代号	报警原因	故障处理
电源过压	“电源” 闪烁	EE01	直流电源输出电压大于正常电压范围。	1.检查电源的输出电压，重新上电。 2.频繁告警，请联系新为诚客服。
电源欠压	“电源” 闪烁	EE02	直流电源输出电压小于正常电压范围。	1.检查电源的输出电压，重新上电。 2.频繁告警，请联系新为诚客服。
电源输出功率不足	“电源” 闪烁	EE03	直流电源输出功率无法达到泵运转功率要求或电源输出稳定性较差。	1.更换输出功率更大的直流稳压电源。 2.联系新为诚公司购买配套定做电源。
泵过载	“过载” 闪烁	EE11	泵工作负载过大，可能导致泵永久损坏。	1.检查管路是否正常（减小泵的运行负载），重新上电。 2.频繁告警，请联系新为诚客服。
电机异常停转	“电机” 闪烁	EE31	电机堵转，转速反馈异常。	1.检查管路负载是否正常（减小泵的运行负载），重新上电。 2.频繁告警，请联系新为诚客服。
电机转速偏移大	“电机” 闪烁	EE32	实际转速与设定转速偏移偏大。	1.检查管路负载是否正常（减小泵的运行负载），重新上电。 2.频繁告警，请联系新为诚客服。
