【以下调速规范适用型号】：V50、F50系列调速微型泵，F50L/V50L简称“50L”，类似还有“50S”


【注意】：因批次、原料等可能存在差异，故配件线缆的颜色可能不同，例如赠送的远控线、调速线、RS485线等，可能出现配件线缆，线序颜色和以下内容不对应，请按照端口序号，核对线缆定义与序号正确使用即可，请谅解，谢谢！

	调速微型泵各种类型接线详解(点击小图可看大图)	● ● ●

一、基础型(适用版本：JJ，例如50L-JJ等)

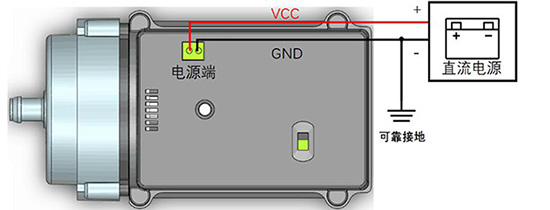

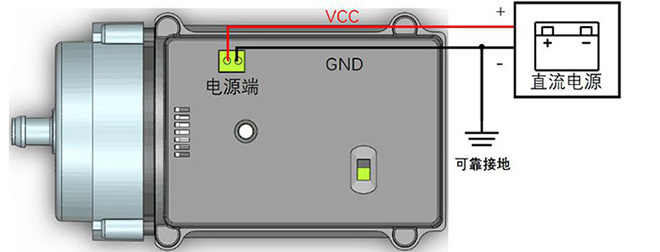

图1-1基础型接线说明

说明：电源端红色线连接24V直流电源的正极，黑线连接电源负极。通过拨动开关来控制泵启停。

二、远控型(适用版本：JY/BY，例如50L-JY/BY等)

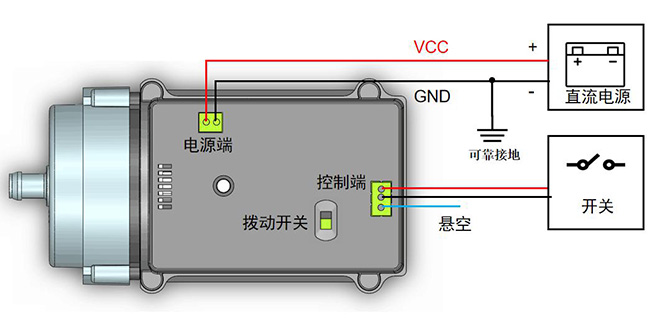

图2-1远控型接线说明

说明：电源端红色线连接24V直流电源的正极，黑线连接电源负极。使用远程控制功能时需将拨动开关置于“开”的位置，控制端红线连接泵内部5V电压，黑线为控制信号线。连接红线与黑线则泵停机，断开红线与黑线则泵启动。
注意：控制端红线与黑线连接时的电流约为1.5mA。

三、频调型(适用版本：JH/BH，例如50L-JH/BH等)

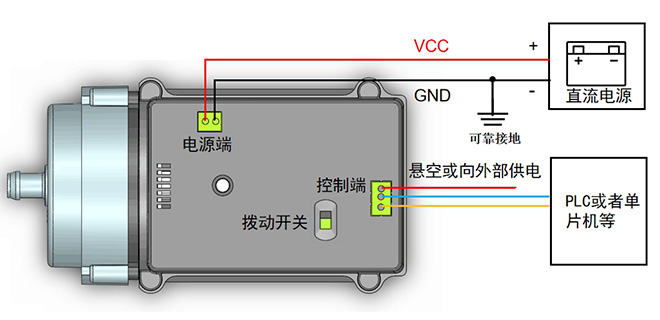

图3-1频率调速型接线说明

频率调速型接口定义表:

插件	引脚颜色	输入	信号定义	信号说明
电源端	1红	VCC_24V	24V电源输入	额定电压24V，电压范围22-26V
电源端	2黑	GND	电源地
控制端	1红	VCC_5V	5V电源输出	可为外部器件提供MAX20mA的电流
	2蓝	Fre	频率调速 3.3V≤高电平≤5V 0≤低电平＜0.8V	输入方波，建议幅度值5V，占空比50%，直流偏置电压2.5V。频率调速范围833Hz-3333Hz对应833-3333rpm，当频率<833Hz则按MIN转速运行，当频率>3333Hz则按MAX转速运行，如果直接接入高电平则泵停止运行。接入低电平或悬空则泵按上一次停止时的速度运行。频率信号需与泵共地。
	3黄	GND	电源地	接外设信号地

注意：当不需要通过信号调速时，可按照图2-1进行接线控制泵的启停。

四、电调型(适用版本：JV/BV，例如50L-JV/BV等)

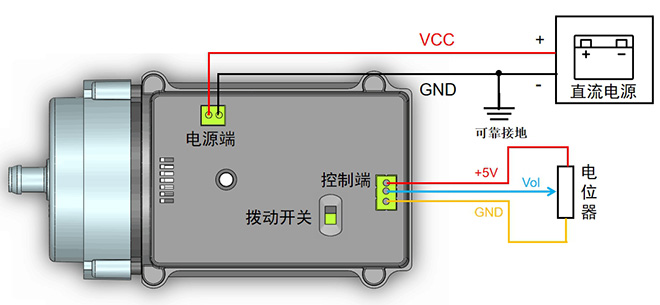

图4-1电压调速型接线说明

说明：电源端红色线连接24V直流电源的正极，黑线连接电源负极，控制端可接电位器、单片机或PLC等外设调速。使用外接电位器方式调速时，接线方法如图4-1所示，要求电位器总阻值大于2KΩ，拨动开关置于“开”的位置。使用单片机、PLC提供电压信号时，接线方式同频率调速型（图3-1所示）。

插件	引脚颜色	输入	信号定义	信号说明
电源端	1红	VCC_24V	24V电源输入	额定电压24V，电压范围22-26V
电源端	2黑	GND	电源地
控制端	1红	VCC_5V	5V电源输出	该输出仅可提供MAX 20mA的电流，采用单片机、PLC方式调速时，该口可悬空绝缘包扎；
	2蓝	Vol	电压调速 0≤Vol≤5V	电压调速范围0.5-4.5V，对应转速3333-833rpm，随着电压的升高转速相应降低。当输入小于0.3V时泵按存储转速运行。当电压大于4.8V时泵停止运行。不可输入负电压(低于0V)或者高于5.5V的电压，否则可能造成永久损伤！电压信号需与泵共地。
	3黄	GND	电源地	接外设信号地

特别说明：
(1)当不需要通过信号调速时，可按照图2-1进行接线控制泵的启停。
(2)当使用旋钮电位器(不论是新为诚赠送的还是客户自己配备的，下同)调速过程中，当旋钮电位器转动一下后，需保持100ms等待电压稳定，泵的转速才会做出相应改变，快速旋转电位器，泵可能无法快速做出对应的转速变化。
(3)注意：反时针是调高转速；顺时针是调低转速；
(4)若调大转速时，旋钮旋转过快而使泵未达到最大转速，请反向旋转电位器后，再缓慢向调大转速方向旋转电位器。
(5)如需在某固定转速下进行启停控制，可用电位器调速到需要的转速，一定要“先”将拨动开关打到“关”，再拔掉旋钮电位器与泵控制接口接插件，按照图2-1进行接线控制泵的启停；最后将拨动开关打回到“开”，切忌带电切换！此时泵将按照调整后的转速进行启停。
(6)旋钮电位器旋转过程中会有调速过程，无法用于某固定转速启停，如有类似需求，可选择顶配型。

五、触控型(适用版本：BC/PC，例如50L-BC/PC等)

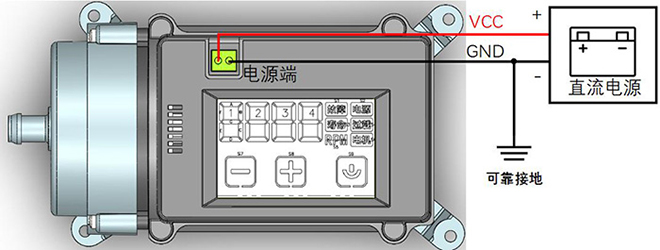

图5-1触控型接线说明

说明：电源端红色线连接24V直流电源的正极，黑线连接电源负极。通过控制液晶屏控制泵运行。
注：
(1)为防止触屏上的启停按钮发生误触，操作时需要压住一定面积且长按才能触发。
(2)购买触控型或顶配型的用户若未使用新为诚配套电源，可能对泵造成损坏或干扰泵的正常运行，强烈建议在电源端引出地线可靠接地，有助于提高运行可靠性！

六、顶配型(适用版本：PD，例如50L-PD等)

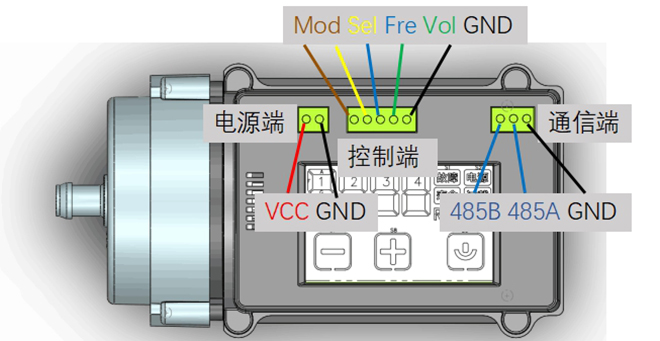

顶配型接线说明

说明：顶配型不仅配有液晶触控屏调速功能、故障显示功能，还配备了远端频率调速功能、远端电压调速功能和RS-485 通信功能。下面是顶配型接线端口对应的信号说明。

1.【顶配型接口的完整定义】

插件	引脚颜色	输入	信号定义	信号说明
电源端	1红	VCC	24V电源输入	额定电压24V，电压范围22-26V
电源端	2黑	GND	电源地
控制端	1棕	Mod	工作模式选择 3.3V≤高电平≤5V 0≤低电平＜0.8V	Mod信号接高电平为通过电压或频率进行调速控制，接低电平则电机停止运行，悬空(不连接线缆)为通过液晶屏控制调速。
	2黄	Sel	调速模式选择 3.3V≤高电平≤5V 0≤低电平＜0.8V	Sel信号输入高电平为频率调速、低位电平为电压调速。
	3蓝	Fre	频率调速 3.3V≤高电平≤5V 0≤低电平＜0.8V	输入方波，建议幅度值5V，占空比50%，直流偏置电压2.5V。频率调速范围833Hz-3333Hz，对应833-3333RPM；当100Hz＜频率＜833Hz，则按MIN转速运行；当频率＞3333Hz，则按MAX转速运行；当频率≤100Hz，则泵停止运行。
	4绿	Vol	电压调速 0≤Vol≤5V	调压范围0-5V，输入0V时为MIN转速，随着电压的升高转速也相应增高。不可输入负电压(低于0V)，否则可能造成产品永久损伤！
	5黑	GND	共地	控制信号共地
通信端	1	485B	RS-485通讯	RS-485串行通信接口，输出电机运行时间，实时转速，告警代码以及出现次数，需要专用RS-485转USB接线(客户自配)。
	2	485A
	3	GND
