成都新为诚科技有限公司

【以下调速规范适用型号】：SWJY、WHY水气两用微型水泵(直接点击不同类型，直接跳转！)

1.基础型(不调速型)

2.频率调速型


	1.基础型(不调速型)		● ● ●

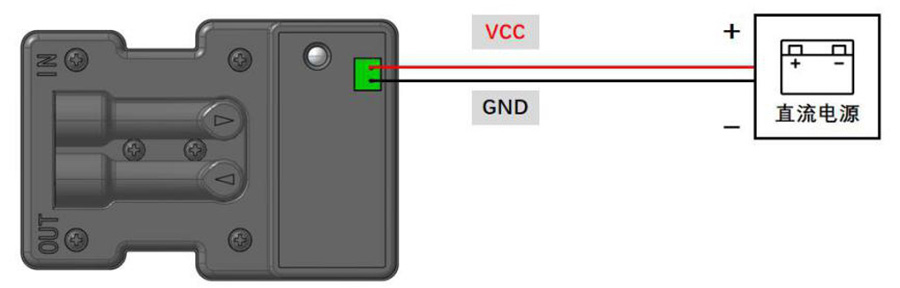

图1 不调速型接线图

电机引线	连接方法	备注
红线	电源正极，+24V(±10%)。	若正负极接反，电机不会烧毁，但泵不工作！重新正确连接正负极后通电即可恢复正常
黑线	电源负极	若正负极接反，电机不会烧毁，但泵不工作！重新正确连接正负极后通电即可恢复正常

警示：
(1)禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！
(2)用户在接线前，需确定输入电压为24V，错误的输入电压会导致产品损坏并不在保修范围内。


	2.频率调速型		● ● ●

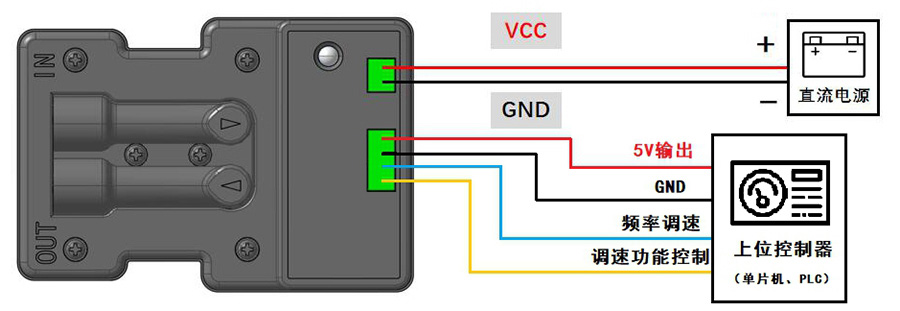

图2 调速型接线图
(注：上图线色与实物线色可能不同，按上图线序连线，点上图可看大图！)

说明：
1)接线说明：
2Pin电源接线端红色线连接直流电源的正极，黑线连接电源负极，按上图所示。
4Pin调速端口从上到下针序与实物相同：
(1)第1针红线输出5V电压给上位控制器供电(如上位控制器自带电源，该线可以悬空)。
(2)第2针(GND)黑线连接上位控制器的地线；
(3)第3针蓝线连接上位控制器的频率信号输出端口；
(4)第4针黄线(或绿线)连接上位控制器的电平端口。

2)工作指示灯说明：
通过指示灯颜色变化，可以反馈泵的工作状态：
(1)绿灯闪烁：泵在非调速状态下正常运行。
(2)蓝灯长亮：泵进入调速运行状态(调速接口使能信号低电平)。
(3)红灯长亮：泵异常(电压超限或电路板内部故障)。诚微型泵

3)频率调速型接口定义表

接插件	引脚	引脚颜色	定义	输入信号说明
2Pin 接线端	1	红	24V电源输入	额定电压24V±10%。
2Pin 接线端	2	黑	电源地	连接直流电源负极。为诚微型泵
4Pin 接线端	1	红	5V电压输出	输出5V电压，至上位控制器，如上位控制器自带电源，该线可以悬空。
	2	黑	共地	上位控制器地(GND)。
	3	蓝	频率调速控制信号： 0V≤低电平≤0.8V 2V≤高电平≤3.5V 注：输入高电平MAX输入电压不可超过5V，否则可能导致微型泵永久损坏，将失去免费质保！	输入方波，建议幅度值3.3V，占空比50%。频率调速范围700Hz～4000Hz对应700RPM～4000RPM；当100＜频率＜700Hz则按MIN转速运行，当频率＞4000Hz则按MAX转速运行，当频率≤100Hz则泵停止运行。
	4	黄	使能信号： 0V≤低电平≤0.8V 2V≤高电平≤3.5V	使能信号，低电平有效进入频率调速模式；高电平或悬空为按照上次记录的转速运行。

说明：
(1)出厂时新为诚微型水气两用泵(可调速型)配有信号线，客户将自己信号线与之连接即可。
(2)警示：禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！切勿将正负极接反，否则将烧毁电机！
(3)注意：在抽水情况下，因介质负载影响，转速可能无法达到空转时设定的MAX转速。

(结束)
