微型阀如何调节流量连接方式


说明:利用微型针型阀F2A调节泵流量时,通常接在微型泵的抽气端即可;原因:
(1)新为诚的微型单抽气泵、抽打两用气泵的抽气口都允许带大负载,甚至堵死都能正常工作;
(2)非特殊场合下,新为诚的泵抽气口和排气口流量差距很小;
(3)通过堵塞排气口也能调节流量,但会导致排气口正压上升,对于只想调节流量的客户来说不利;
(4)若客户正好想调小流量同时调高新为诚微型泵的排气口正压,可以将F2A系列微型阀按下图连接方式,只不过调换下F2A微型阀接泵的抽、排气口位置,请见图5,原理请见图6,不再赘述。

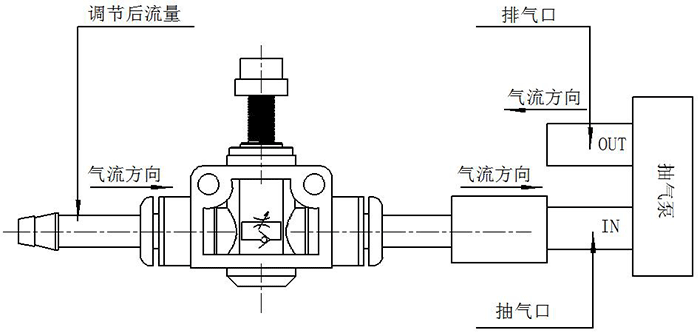

1.F2A-B7调节泵的抽气口流量-连接方式
图1

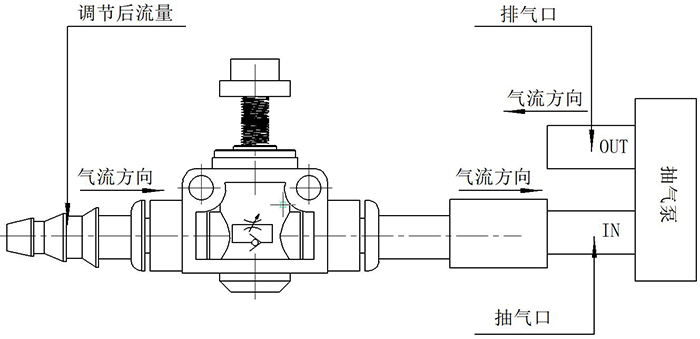

2.F2A-B11调节泵的抽气口流量-连接方式
图2

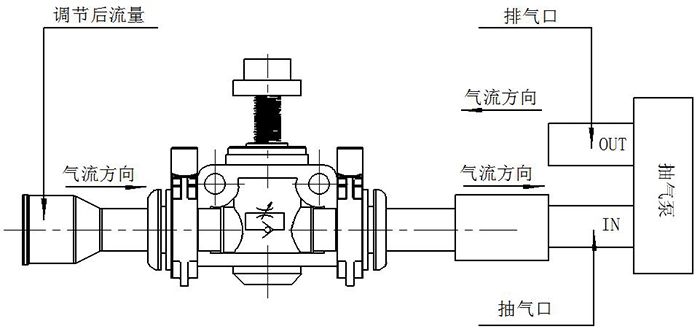

3.F2A-B13调节泵的抽气口流量-连接方式
图3

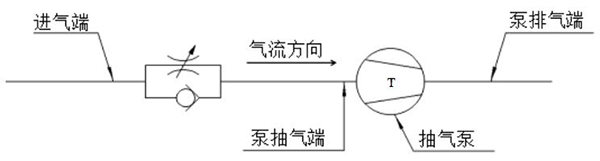

4.F2A系列微型阀调节泵的抽气口流量-气路原理图
图4

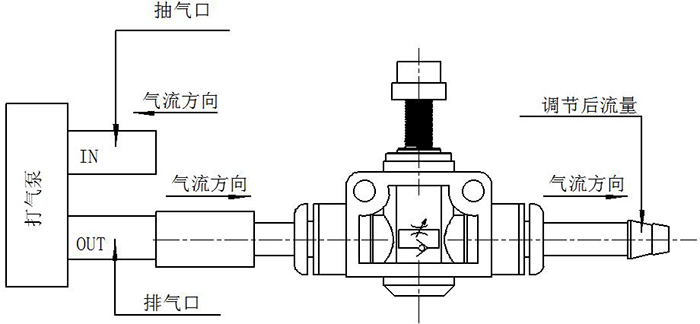

5.F2A-B7调节泵的排气口流量-连接方式(通常只能用于微型抽气打气两用气泵,比如SFNY/F35等)
图5

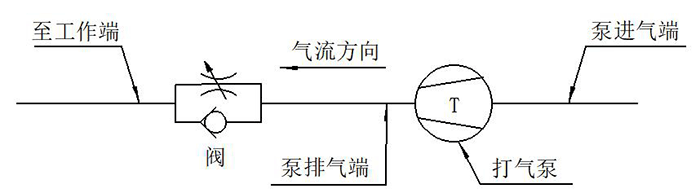

6.F2A系列微型阀调节泵的排气口流量-气路原理图
图6

微型阀调负压正压时连接方式


说明:
(1)以下为利用微型针型阀F2A,调节泵抽气口负压的连接方式;
(2)如需调节泵的排气口正压可以将F2A系列微型阀按下图,只不过调换下F2A微型阀接泵的抽、排气口位置,请见图12,原理请见图13,不再赘述。

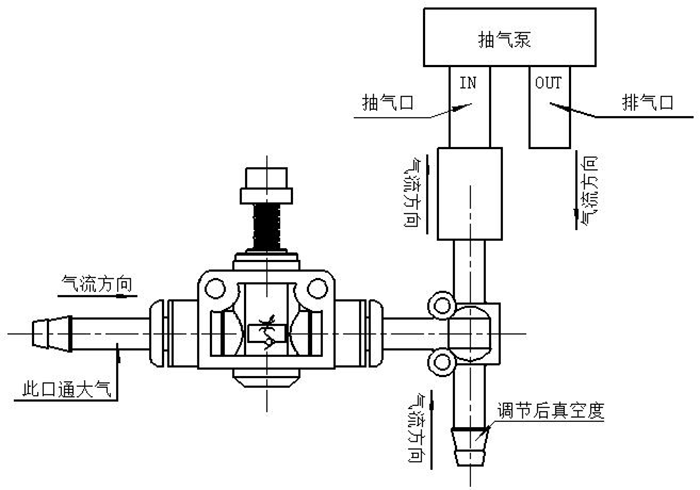

1.F2A-B7调节泵的抽气口负压-连接方式
图7

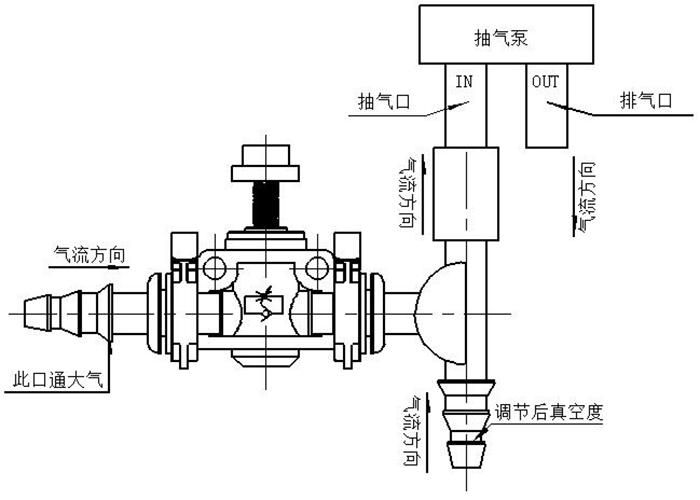

2.F2A-B11调节泵的抽气口负压-连接方式
图8
