自动记忆微型真空泵V09版本、类型对比

1.版本说明
性能
简化版
标准版
品质版
寿命
≥2000小时
≥4500小时
≥5500小时
电机
★★
★★★★
可靠性
★★
★★★★
抗电磁干扰
★★
★★★★
隔膜性能
★★
★★★★
参数一致性
★★
★★★

注:
(1).★越多,代表此项性能越好;以上对比不代表简化版不好,仅供客户直观对比参考,特此说明!
(2).寿命测试条件:在清洁无腐蚀的实验室内,泵满负载(抽气口封堵、排气口直通大气)、昼夜不停地连续运行;环境温度5℃~33℃,随气候波动;相对湿度50%~85%,随气候波动。
(3).V09系列气泵,都具备运行震动小的特性。
(4).特别说明:上表中,噪音高低与★成反比(即★越多代表噪音越低、越好):所以噪音分贝数,品质版<标准版<简化版(但个体差异除外),但新为诚不提供具体分贝数。

虽然生产装配时,新为诚要求微型泵品质越高,噪音数值应越低,但因噪音受零配件个体差异、环境、测试仪器等多种因素影响,故对于“微型泵噪音”,新为诚不做为质量承诺指标,购买方不能以此做为质量验收标准,敬请谅解!


2.类型说明
类型
功能与特点
旋钮调速型
  采用数字旋转编码器进行输入控制,实现启停机、加速、减速的数字控制。通过向右向左旋转旋钮来控制转速加和减,按下按钮控制微型泵启停。
【特点】:有工作状态记忆功能。
频率调速型
  外接方波信号,通过改变信号的频率实现调速,并且内置闭环控制功能,保证转速和输出稳定。
【特点】:有工作状态记忆功能。
PWM调速型
  外接PWM信号,通过改变信号的占空比实现调速,并且内置闭环控制功能,保证转速和输出稳定。
【注意】:V09的PWM调速型,无工作状态记忆功能,但占空比每改变1%,可控制转速改变45RPM。

3.不同版本具备保护功能列表
型号
版本
过载保护
过压保护
欠压保护
过热保护
反接保护
V09全系列
(简化版)
(标准版)
(品质版)


自动记忆微型真空泵V09选型注意事项


1.选型特别注意:
(1)泵的抽气端不能带大负载(包括但不限于:很密的过滤网、变径很细的管路或阀门(内部气路直径≤2mm)等),只能用于类似气体采样、气体循环等轻负载场合(比如长期在线采样)。
(2)泵的排气端必须通畅,在排气管路中不得有阻碍气体排出的元件!否则请选择 F25N FNY 或 FKY 或 FCY 或 FQY 系列产品。

2.关于低电磁干扰型:如果系统配有精密电路(如单片机等)控制微型泵的运行,可直接使用该无刷微型气泵。本身就属于低电磁干扰产品,其低干扰性能还要优于有刷电机定做的低电磁干扰型号。
3.真空度值越小抽吸能力越强,详见微型真空泵常识.
4.如无特别说明,在20℃、标准大气压下的峰值流量,我们全部简称“流量”。


自动记忆微型真空泵V09使用注意、警告


1.无刷微型气泵的工作环境
(1)该系列泵简化版的工作环境温度:0℃ ~ 40 ℃(无结露);
(2)标准版与品质版的工作环境温度:0℃ ~ 50 ℃(无结露);
(3)工作环境相对湿度:≤90% ;泵不宜在室外日晒,应在清洁、通风的环境中工作。

2.泵的工作介质
所抽取的气体允许富含水汽,但不能是液态水,不能含有固体颗粒、油份、杂质、腐蚀性等。
介质温度必须控制在 5 ℃~ 50 ℃之间;
不得让固体异物进入泵内!

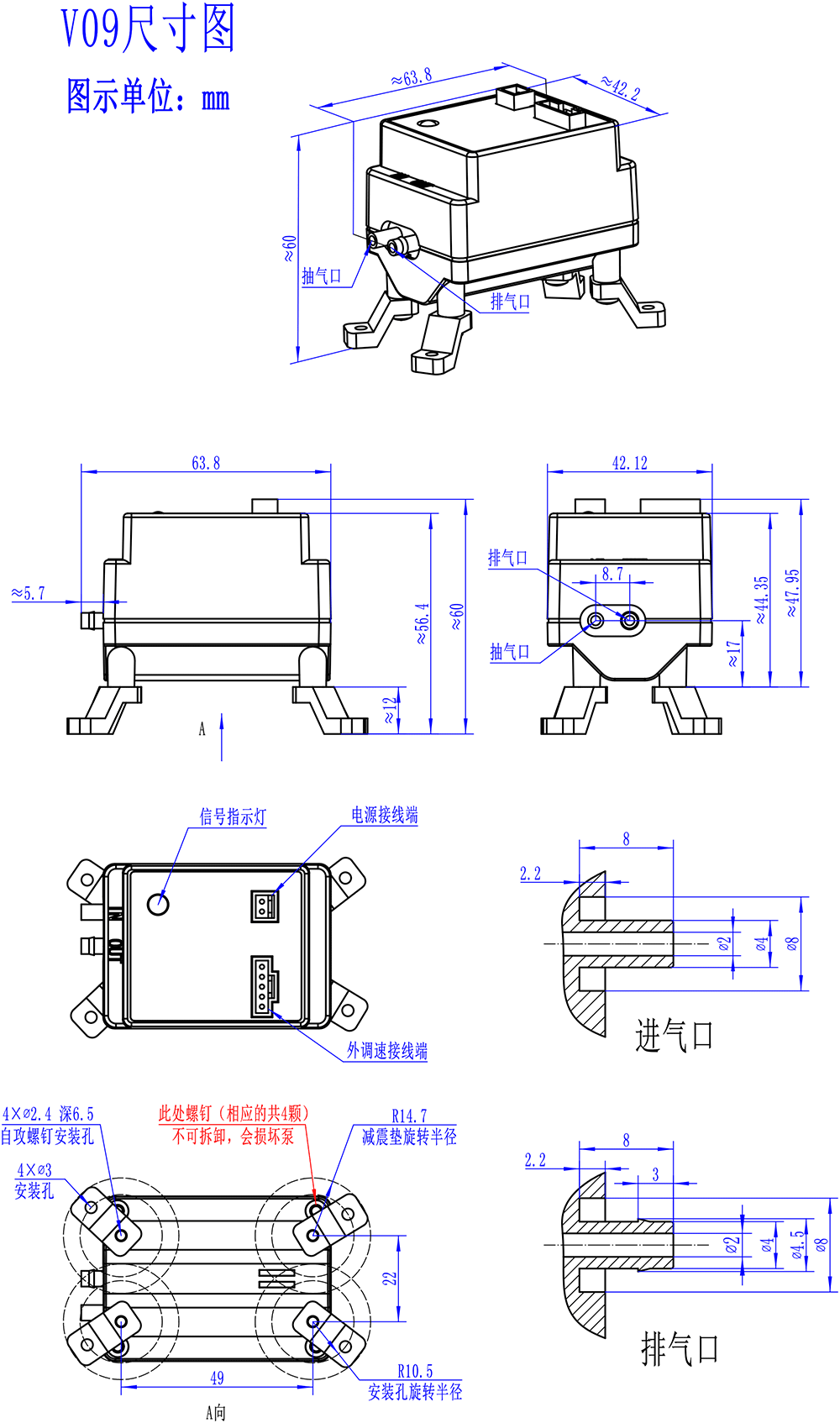

自动记忆微型真空泵V09三维结构安装图(点下图看大图)

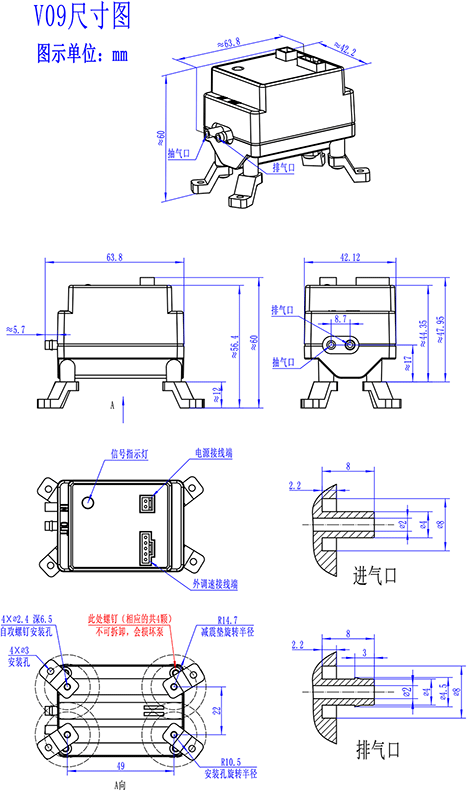

自动记忆微型真空泵V09外形尺寸图(以下图示单位:mm)
自动记忆微型真空泵V09三维图
安装说明:
1、泵上自带的螺钉不能拆卸,会损坏泵;
2、安装孔为自攻螺钉孔,不易反复拧紧、拆卸,不然会导致安装松动、不可靠。

产品参数曲线

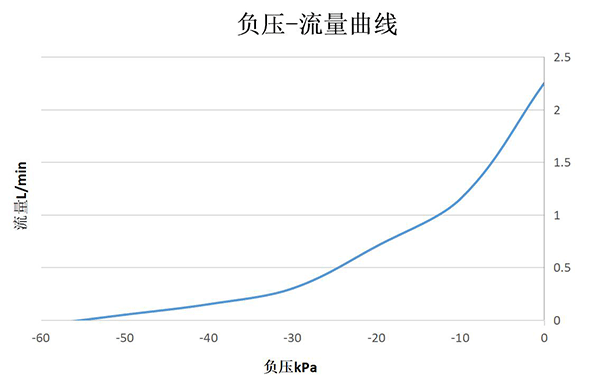

1.调速微型真空泵V09L 负压-流量曲线图
调速微型真空泵V09负压-流量曲线

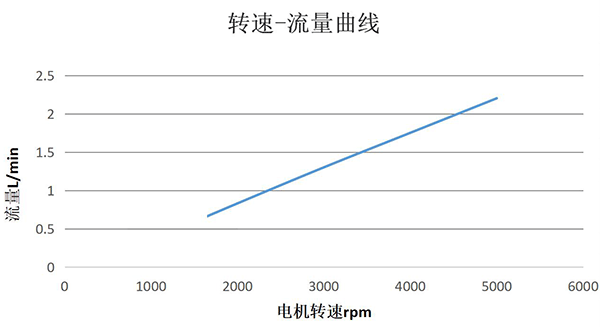

2.调速微型真空泵V09L 转速-流量曲线图
调速微型真空泵V09转速-流量曲线

【特别说明】:
  上图曲线仅供品质版参考,简化版与标准版不做保证。不同微型泵之间存在一定的个体差异,因此不作产品验收依据!所述流量均指“平均流量”。
