(接上页)
首页 上一页 下一页 尾页 第 3 页 共 3 页
三维结构安装图
● ● ●

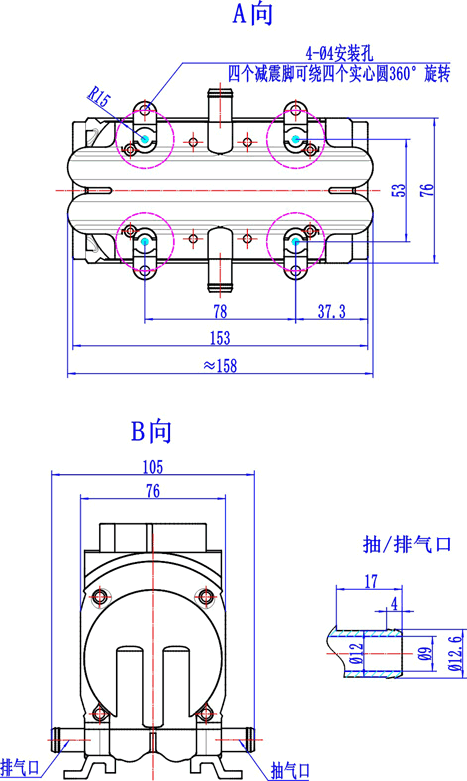

 VQY系列微型真空泵-外形尺寸图(以下图示单位：mm)
VQY无刷大流量微型真空泵三维图

随货配件
● ● ●

1.过滤器：1个(赠送)

 2.插孔转金属香蕉插头转换线：1根(免费赠送)
VAY微型真空泵转接线

(1)VQY系列应该配：“特大号过滤器”
(2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。
(3)允许工作介质温度：0°C～80°C；
(4)点击查看：气泵的过滤器使用说明

 说明：仅国产简化版或进口简化版免费赠送；
3.外接调速线：1根(免费赠送)

4.精密泄压阀CAY系列：(选配件，需要另外收费)
微型气泵外调速线
精密泄压阀
说明：仅进口完整版免费赠送；
(1)将接插件插入泵体上“外调接口”；
(2)根据外调说明，输入符合我司调速规范的信号，来达到调速目的；

5.硅胶管：(选配件，需要另外收费)

 6.开关直流稳压电源：(选配件，需要另外收费)
建议接管(mm)：ø10×ø16硅胶管(查看详细) MV-24V6A (24V型号)(查看详细)

7.微型气泵消音器XA1010：(选配件，需要另外收费)


无刷中大流量微型气泵VAY、VCY、FCY、VJY、VQY、FQY等专用。建议抽、排气 口成对配置，效果较好。(点击查看详情)
微型真空泵VAY专用消音器


微型泵电路参数(注意事项)
● ● ●

1.红色端子接电源正极，黑色端子接电源负极(若正负极接反电机不会烧毁，但泵不工作)。
2.启动电流示意图及注意事项

无刷微型真空泵VJY等启动电流

注意：
(1)、该系列泵MAX启动电流为6A左右，持续时间约100ms。
(2)、电机启动电流为电机处于静止状态，突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数，且同一型号泵也有个体差异。新为诚微型泵
(3)、在使用中接通电机的同时，同时接通其他的附属电路，如：调速、控制...等，会产生额外的浪涌电流叠加在电机的启动电流上，使启动电流增加很多。
(4)、建议使用电源：鉴于该系列泵的启动特性，应使用24V6A（约150W)及以上的开关直流稳压电源！

(结束)
