您当前的位置:首页>>大流量无刷微型真空泵气泵—调速版(进口完整版)
微型泵产品分类 >>进口完整版调速真空泵—调速操作说明
成都新为诚科技有限公司

操作说明



进口完整版接线说明(缺货)(对应型号:VAY、VQY、FQY的进口完整版,简化版不能调速):
1.接线说明:
红色电源线接电源正极、黑色电源线接电源负极(若正负极接反电机不会烧毁,但泵不工作)

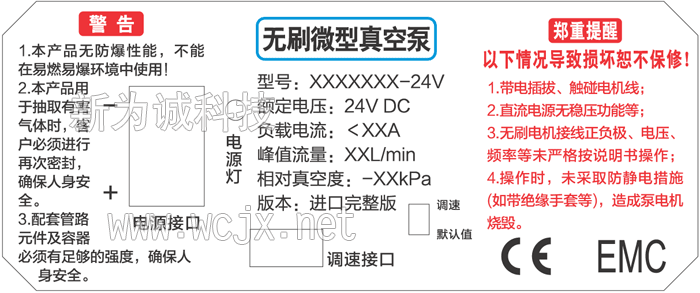

2.调速说明(如下图所示)

1)切换开关说明:“默认值”泵出厂设定转速,切换至该档位时泵以出厂设定转速运行;“调速”外控信号调速,切换至该档位时可通过外控信号控制泵的转速。

2)调速接口及其接线说明:

序号

引线颜色

功能

说明

1

地线



接调速信号源负极,不能与泵电源负极相连。

2

电压信号输入

1V<调速<5V

通过调节输入信号的电压控制泵输出流量,二者呈现增函数关系。
当电压<1V时泵停止工作,>5.5V时将烧毁电机。可用此端口控制电机启停。

3

频率信号输入

信号为矩形方波,
频率变化范围
1100~2500Hz
3V≤高电平≤5V
0V≤低电平≤0.8V

通过调节输入信号的频率控制泵输出流量,二者呈现增函数关系。
频率范围为1100~2500Hz;当频率<750Hz时泵停止工作,>2500Hz时烧毁电机;频率信号为矩形方波,允许误差为±30Hz。可用此端口控制电机启停。

4

绿

预留功能


预留功能线,对本品没有用,请绝缘包扎。
【警告】
禁止热插拔!严禁在带电的情况下连接或断开电机引线!所有连接或断开动作必须在彻底切断电源的情况下进行!否则将烧毁电机!导致保修失效!

【特别注意】:
1.严禁泵带电运行中拨动按钮,来完成调速和默认值互换,否则可能造成电机烧毁等故障;
2.调节泵转速时,输入信号为电压信号,或频率信号,二选一即可。不能同时输入电压和频率信号,且未选用的信号控制线须绝缘包扎!
3.泵频繁启停时,启停间隔须5s以上!!
以上注意,如不遵守,由此造成的电机烧毁或者其他部件损坏等,我司将不予免费质保!



3.VAY8828-24V进口完整版调速时的危险区域:

为了避免泵在调速时因过载而发热停机,泵可以工作的MIN转速应遵照以下原则:
1、若泵工作时抽气口负压高于50kPa:
A、若泵要连续工作≥1.5小时,则MIN转速必须>2200rpm(对应的信号电压为3.1V,对应的频率信号为1700Hz)
B、若泵要连续工作<1.5小时,则MIN转速必须>1500rpm(对应的信号电压为1.9V,对应的频率信号为1150Hz)
2、若泵工作时抽气口负压低于50kPa,则对MIN转速无特别要求

不按以上原则调速,可能导致电机烧毁,将不属于免费质保范围,敬请知晓!

(结束)
