成都新为诚科技有限公司


	进口完整版接线说明(缺货)		● ● ●

1.红色电源线连接电源正极、黑色电源线连接电源负极 (若正负极接反电机不会烧毁，但泵不工作)；电源指示灯有红色和蓝色两种状态，当指示灯为红色时表示电源已接通电机未运转，指示灯为蓝色时表示泵正在运转。

2.VNY进口完整版调速说明(缺货)(注意：VNY的国产简化版、进口简化版无以下调速功能)：

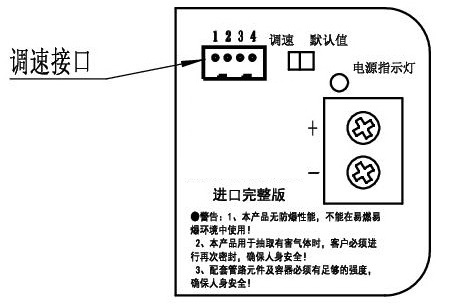

调速气泵VNY调速标签

(1）切换开关说明：“默认值”泵出厂设定转速，切换至该档位时泵以出厂设定转速运行；“调速”外控信号调速，切换至该档位时可通过外控信号控制泵的转速。

(2）调速接口及其接线说明：

【警告】禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！导致保修失效！

序号	引线颜色	功能	动作电平	说明
1	黑	地线		接调速信号源负极，不能与泵电源负极相连。
2	蓝	电压信号输入	1V＜调速＜5V	通过调节输入信号的电压控制泵输出流量，二者呈现增函数关系。当电压＜1V时泵停止工作，＞5.5V时将烧毁电机。可用此端口控制电机启停。
3	橙	频率信号输入	信号为矩形方波，频率变化范围 1100～2500Hz 3V≤高电平≤5V 0V≤低电平≤0.8V	通过调节输入信号的频率控制泵输出流量，二者呈现增函数关系。当频率＜750Hz时泵停止工作，＞2500Hz时烧毁电机；频率信号允许误差为±30Hz。可用此端口控制电机启停。
4	绿	预留功能		预留功能线，对本品没有用，请绝缘包扎。
【警告】禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！导致保修失效！【特别注意】： 1.严禁泵带电运行中拨动按钮，来完成调速和默认值互换，否则可能造成电机烧毁等故障； 2.调节泵转速时，输入信号为电压信号，或频率信号，二选一即可。不能同时输入电压和频率信号，且未选用的信号控制线须绝缘包扎！ 3.泵频繁启停时，启停间隔须5s以上！！以上注意，如不遵守，由此造成的电机烧毁或者其他部件损坏等，我司将不予免费质保！

(结束)
