试验数据曲线等(点下图可看大图)

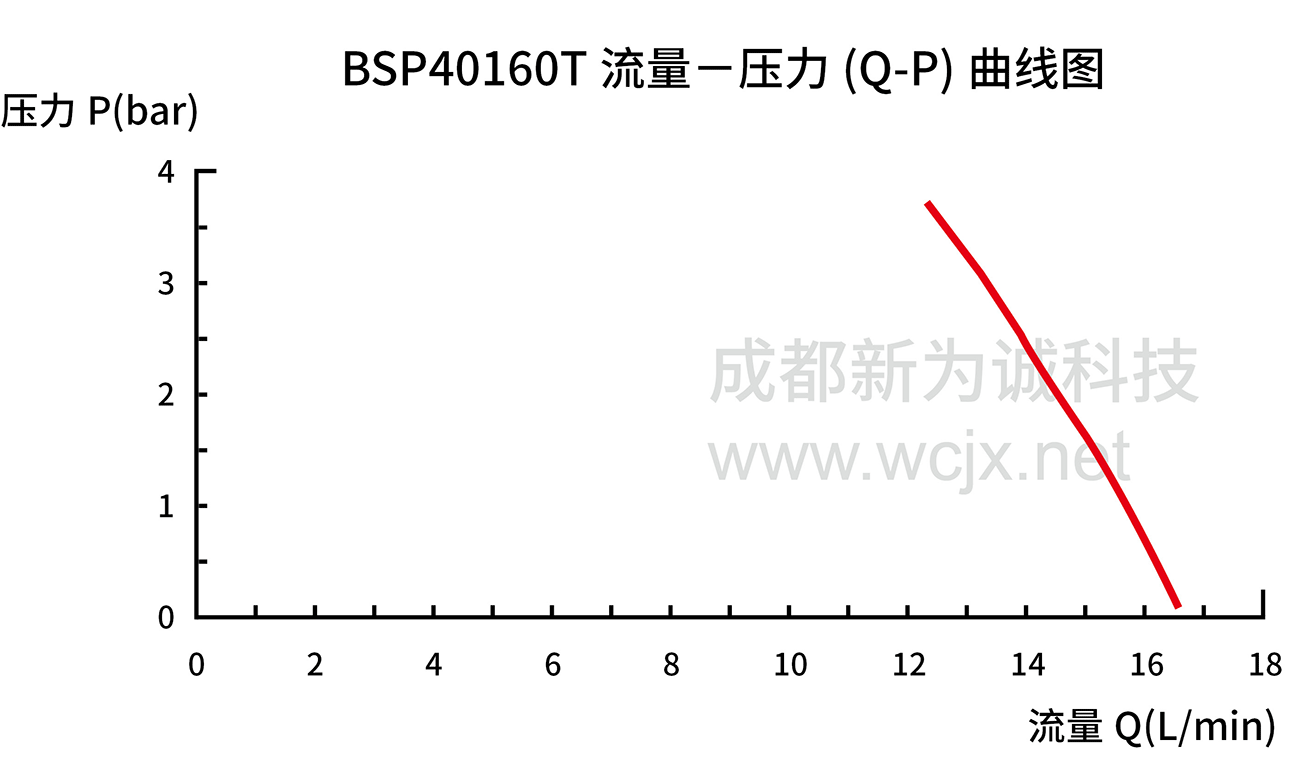

微型自吸压力水泵BSP40160T流量-压力(Q-P)曲线图:

24V自吸微型水泵BSP40160TA曲线图QH

说明:
1.以上曲线是在新为诚水泵去掉了压力保护开关后的模拟数据,实际使用中,实际扬程既不会超过泵MAX压力换算而来的扬程;比如BSP40160T,MAX压力4公斤≈40米扬程,实际扬程就不可能超过40米;也不会一通电,就以MAX压力(扬程)工作,而是取决于工作时的实际负载。负载越重,表现出来的实际扬程越靠近理论扬程;反之越远离理论扬程。
实际使用中,管路里一般都有压力损失,通常都达不到标称扬程,所以选型必须留有足够余量,这点请注意!
2.查询方法:在Y轴找到想要达到的压力,换算成扬程,再在曲线上找对应的X轴点,查看此时衰减下来的流量......
3.以上曲线仅供参考,不作为产品是否合格的验收标准,特此说明!


随货配件(点击小图看大图)

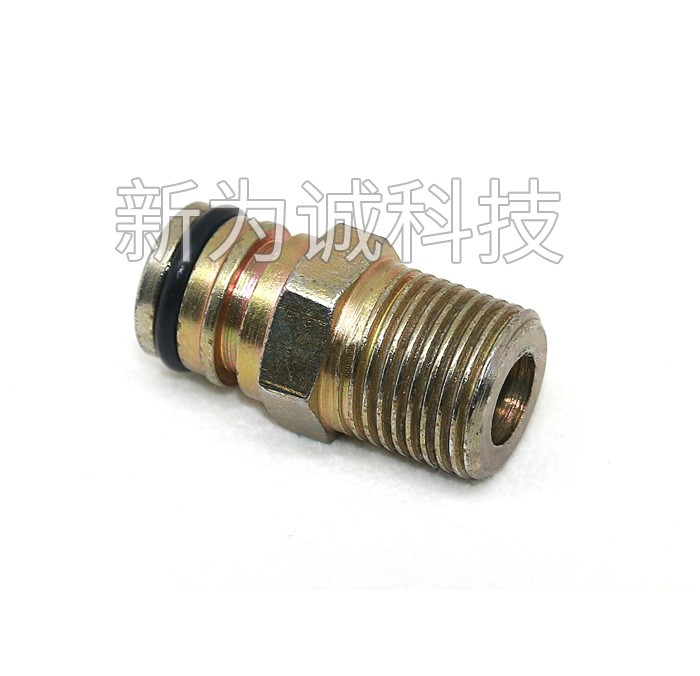

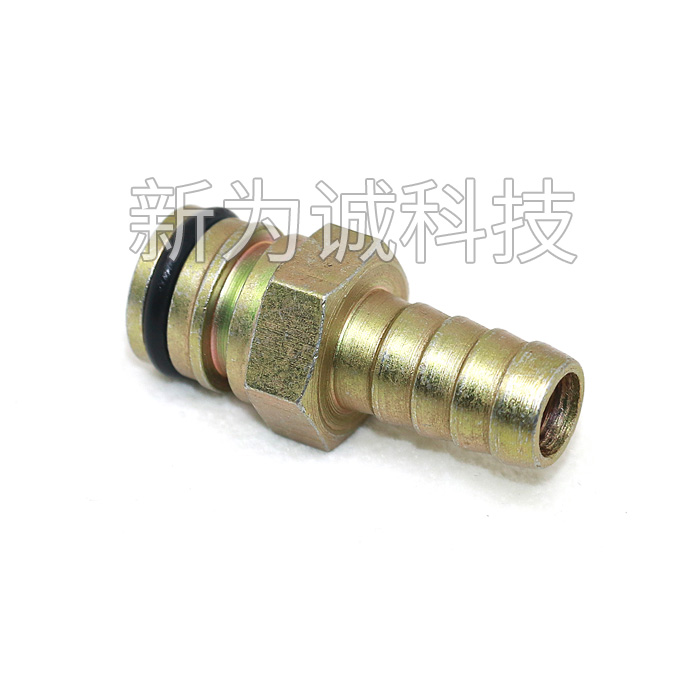

1.金属4分螺纹接头1个(赠送)   2.金属直通宝塔接头1个(赠送)
微型自吸水泵赠送金属螺纹接头
微型自吸水泵赠送金属宝塔接头
左接头:接BSP-TAC/BSP-T/BSP/CSP系列泵体非标接口;
右接头:G1/2(4分)外螺纹,接客户自己4分内螺纹管路;
材质及工艺:碳素钢镀锌;通径:11mm;
螺纹加工标准:GB/T7307-1987。

左接头:接BSP-TAC/BSP-T/BSP/CSP系列泵体非标接口;
右接头:直插式宝塔防滑,接客户自己的软管管路;
内径:9.5mm,外径:13.5mm;
建议接管:内径12mm增强水管(要有弹性,避免漏气)。



3.金属网过滤器宝塔接头1个(赠送)

  4.尼龙90宝塔接头1个(赠送)
微型水泵过滤器
微型高压水泵赠送金属外螺纹接头
上接头:接BSP-TAC/BSP-T/BSP/CSP系列泵体非标接口;
下接头:直插式宝塔防滑,接客户自己的软管管路;
内径:9.5mm,外径:13.5mm;
建议接管:内径12mm增强水管(要有弹性,避免漏气);
滤网目数:约40目(滤网筛网孔径约0.425mm);
【注意】
   筛网孔径约0.425mm,不代表介质中含<0.425mm直径的颗粒,就一定不会造成故障!(因为有可能长期堆积,造成堵塞泵内通道,甚至造成密封元件无法回位漏气等),故,若一定要抽含少量颗粒的液体,尽量每次抽完该液体后,抽完全干净的清水,尽可能带出这些颗粒......

上接头:接BSP-TAC/BSP-T/BSP/CSP系列泵体非标接口;
右下接头:
   直插式宝塔防滑,接客户自己的软管管路,直角转弯可缩短安装宽度,节省空间。
内径:9.5mm,外径:13.5mm;
材质:尼龙;
建议接管:内径12mm增强水管(要有弹性,避免漏气)。

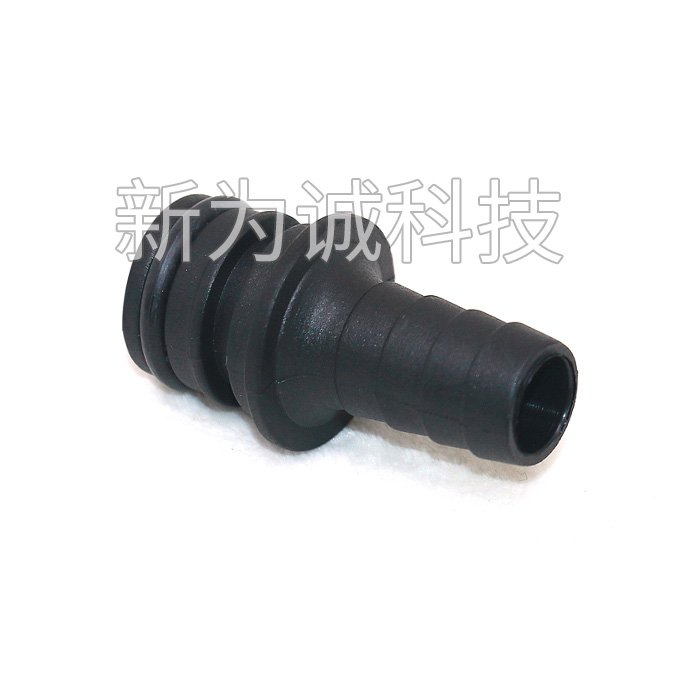

5.尼龙4分螺纹接头2个(赠送)   6.尼龙直通宝塔接头1个(赠送)
左接头:接BSP-TAC/BSP-T/BSP/CSP系列泵体非标接口;
右接头:G1/2(4分)外螺纹,接客户自己4分内螺纹管路;
材质及工艺:尼龙;
螺纹加工标准:GB/T7307-1987。

上接头:接BSP-TAC/BSP-T/BSP/CSP系列泵体非标接口;
右下接头:直插式宝塔防滑,接客户自己的软管管路;
内径:9.5mm,外径:13.5mm;
材质:尼龙;
建议接管:内径12mm增强水管(要有弹性,避免漏气)。

7.开关直流稳压电源:(选配件,需要另外收费)
适合型号:BSP-T系列/BSP系列中的BSP40160;
(1)MV-12V29A(12V型号)
(2)MV-24V14.6A(24V型号)
点击右侧链接:查看详细



使用范围、实例



【使用范围】
广泛应用于农业(草坪、花园、植物喷雾、灌溉等)设备、通用工业设备、医药设备、化工设备;船舶、旅游车辆、专用车辆等移动式交通工具;清洗设备及水处理设备等......

【具体应用实例】
1.解决车辆、船舶、游艇、船艇等在使用中的饮食、洗漱、沐浴、厕所、冲洗的用水。 例如:
(1)高、中、低档客车卫生间的供水系统;
(2)各种房车、野外宿营车、家庭休闲车的供水系统;
(3)其他专用车辆,例如,采血车、救护车、电视转播车、勘察车、工程车等随车人员用水系统;
(4)各种船舶、游艇供水系统。
2.家庭供水或水处理等。例如,节水型卫生间、水管增压系统等。
3.可为需要高压力的设备如汽车清洗,及其他需液体循环、转移、增压、喷射、提升、加速流动乃至计量的设备和系统配套。
4.纺织制帽设备耐压测试;工业高压补水、水处理自吸采样、车间喷雾降温;清洗电梯扶手、冲洗地毯、地面;自吸水循环等工业设备用途;也可广泛用于水转移、农业航空喷雾、喷洒等场合;新为诚微型泵
