试验数据等
● ● ●

SWJY系列微型水泵、微型水气两用泵、微型真空泵直接抽、排水试验



一、说明：
1.抽取的介质为清水，使用硅胶管，内径7mm。
2.测定吸程H1时，抽水管长度约等于H1+200mm，排水管长度100mm。测定扬程H2时，抽水口软管长度100mm，排水管长度约等于H2+200mm。
二、试验数据

泵型号

MAX抽水高度H1
（米）

处于MAX抽水高度时
泵的抽水速率
（mL/min）

MAX排水高度H2
（米）

处于MAX排水高度时
泵的抽水速率
（mL/min）

SWJY1802

1.8

＞1500

7

＞800

SWJY2703

2.7

＞1600

7

＞1500

说明：
说明：
1.MAX抽水高度H1和MAX排水高度H2值的定义见上图；流量会随抽水高度或排水高度提高而衰减，H1、H2为两种极限值，故不可能同时达到，请知晓！
2.该数据可能随产品改进会有所变化，恕不另行通知。
3.以上试验仅供参考，不作为产品是否合格的验收标准，特此说明！

随货配件
● ● ●

1.过滤器：1个(赠送)

 2.精密泄压阀CA系列：(选配件，需要另外收费)
微型泵尼龙过滤器GA
  精密泄压阀

(1)SWJY应该配：“大号过滤器GA9.5”
(2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。
(3)允许工作介质温度：0°C～80°C；
(4)点击查看：气泵的黑白过滤器使用说明

   (1)原理：手动泄压阀，通过控制漏气程度大小，实时调节微型气泵的负压(真空度)或者正压，无需电源.....
(2)国内很难找到的微型负压阀、微型负压正压两用调节阀；
(3)绝大部分部件采用全金属材质精制，调节范围广，调节细腻
(4)点击查看：精密泄压阀规格、详情

3.硅胶管：(选配件，需要另外收费)

 4.开关直流稳压电源：(选配件，需要另外收费)
建议接管(mm)：∮6×∮10硅胶管(默认PP宝塔时) JF-24V2.7A
(查看详细) (查看详细)
微型水泵选配电源

新为诚微型水气两用水泵|微型气泵等定做模块化接头
● ● ●
  客户如对微型水气两用水泵、微型气泵等的抽、排气接头有特殊要求，可以定做以下规格接头，新为诚提供模块化接头选配服务，以提升客户服务体验，但具体费用、周期等需要预先咨询新为诚科技销售部。

气嘴组合

材质

建议搭配的管路

默认标配黑色PP宝塔气嘴

PP

∮6×∮10硅胶管

尼龙Rc1/8螺纹接头

增强尼龙

搭配下述气嘴及其他类型气管接头

不锈钢宝塔气嘴

不锈钢

∮6×∮10硅胶管

铜镀镍外圆快插接头POC6
(适用于SWJY等流量2-3LPM的微型水气两用泵)

铜镀镍

外径6mm硬质气管
(快插管，例如外6*内4mmPU管，比下面的304不锈钢外六角快插接头更美观、更好安装，强烈推荐！)

铜镀镍外圆快插接头POC8
(适用于WHY4006等流量＞3LPM的微型水气两用泵)

铜镀镍

外径8mm硬质气管
(快插管，例如外8*内5mmPU管，比下面的304不锈钢外六角快插接头更美观、更好安装，强烈推荐！)

304不锈钢外六角快插接头PC6
(适用于SWJY等流量2-3LPM的微型水气两用泵)

不锈钢304

外径6mm硬质气管
(快插管，例如外6*内4mmPU管)

304不锈钢外六角快插接头PC8
(适用于WHY4006等流量＞3LPM的微型水气两用泵)

不锈钢304

外径8mm硬质气管
(快插管，例如外8*内5mmPU管)

【新为诚标配+可选模块化接头(以WHY系列示例)】(点击小图可看大图)

微型无刷水泵搭配PP接头

微型无刷水泵搭配不锈钢宝塔接头

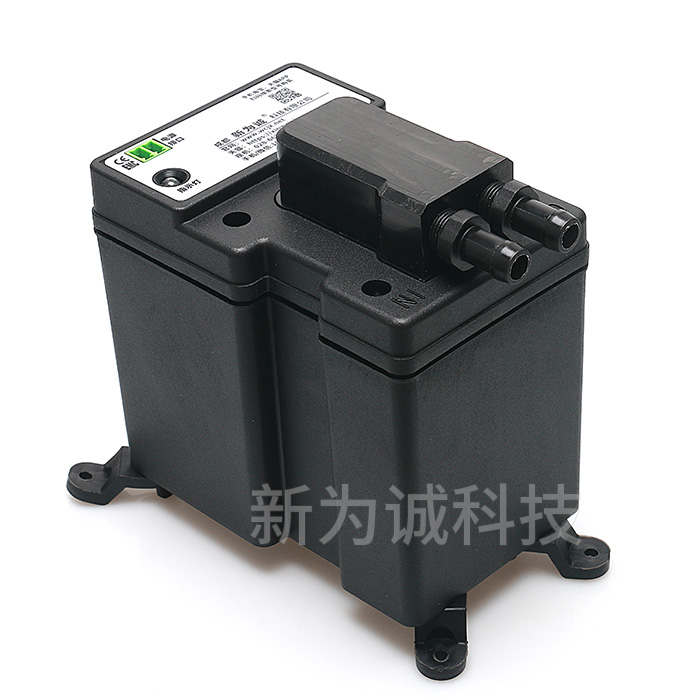

默认标配黑色PP宝塔接头
规格：ø6(内孔)×ø9(外径)；材质：PP；

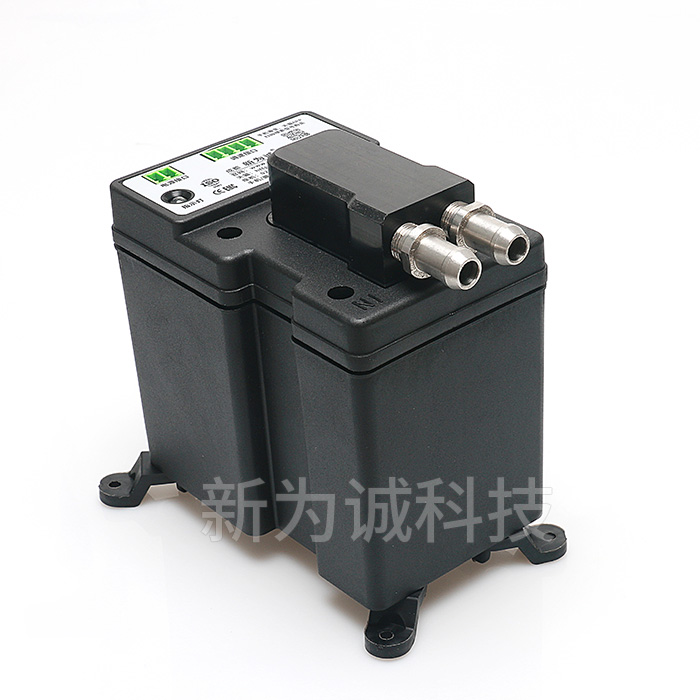

接口形状：防滑凸起式(抽排水嘴一样)；		     定做不锈钢宝塔接头
规格：ø6(内孔)×ø9(外径)；材质：不锈钢；
接口形状：防滑凸起式(抽排水嘴一样)；

微型无刷水泵搭配金属快换接头6mm

微型无刷水泵搭配金属快换接头8mm

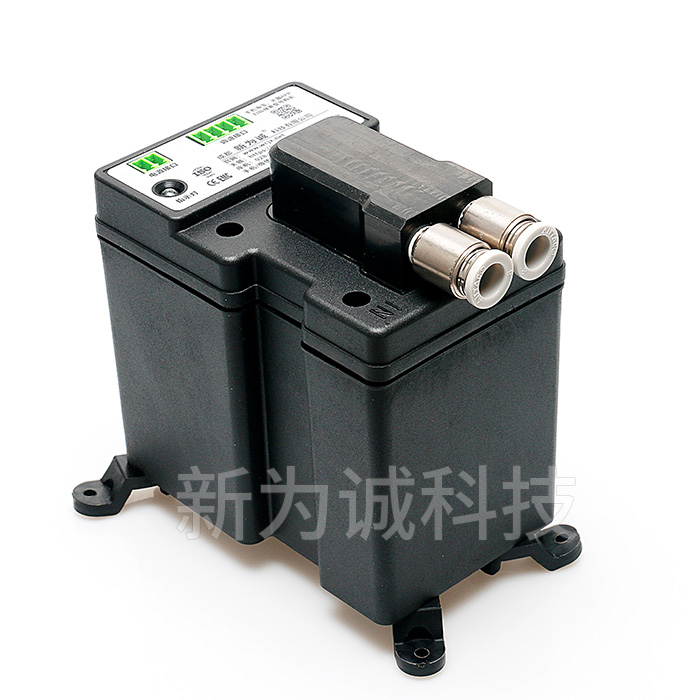

铜镀镍外圆快插接头POC6
建议接管：外径6mm硬质气管		     铜镀镍外圆快插接头POC8
建议接管：外径8mm硬质气管
(结束)
