调速微型水泵W25N版本对比

1.版本说明
该微型泵分为3种版本:简化版、标准版、品质版;
性能
简化版
标准版
品质版
寿命
★★
★★★
★★★★★
噪音
★★
★★★
可靠性
★★
★★★
参数一致性
★★
★★★
抗电磁干扰
★★
★★★
工作环境温度
0℃ ~ 40 ℃
0℃ ~ 50 ℃
0℃ ~ 50 ℃
注:
(1).★越多,代表此项性能越好;以上对比不代表简化版不好,仅供客户直观对比参考,特此说明!
(2).特别说明:上表中,噪音高低与★成反比(即★越多代表噪音越低、越好):所以噪音分贝数从理论上来说,品质版<标准版<简化版(个体差异除外);简化版和标准版噪音数据新为诚不做具体规定,品质版噪音数据请查阅最新资料。
  虽然生产装配时,新为诚要求微型泵品质越高,噪音数值应越低,但因噪音受零配件个体差异、环境、测试仪器等多种因素影响,故对于“微型泵噪音”,新为诚不做为质量承诺指标,购买方不能以此做为质量验收标准,敬请谅解!

2.可靠性寿命说明
型号
寿命值(小时)
简化版
标准版
品质版
W25N全系列
满载寿命
2500(抽水)
6000(抽水)
10000(抽水)
空载寿命
8000
12000
18000
电机寿命
10000
15000
20000

产品寿命测试说明:
(1)满载寿命测试工况:进、出水口连接软管,并都浸入盛水容器内的干净清水液面下(容器有防尘顶盖,且水泵独立于容器外,水泵吸程仅约2厘米),使泵工作24小时不停机连续运转抽水(水循环);
(2)空载寿命测试工况:泵抽气口、排气口直通大气,使泵工作在常压下24小时不停机连续运转;
(3)电机寿命测试工况:在良好通风及散热的条件下,电机不带负载24小时不停机连续运转;
(4)寿命测试环境条件:在清洁无腐蚀实验室内,环境温度5~33℃,随气候波动,环境相对湿度50%~85%,随气候波动;
(5).实验数据来源为新为诚科技老化及寿命实验室,以及供应商实验室。

3.不同版本具备保护功能列表
型号
版本
过载保护
过压保护
欠压保护
过热保护
反接保护
W25N
(简化版)
×
×
×
(标准版)
×
×
×
(品质版)
×
×
×


选型注意事项


【说明】:
1.选型特别注意:
(1)作气泵使用时,泵的抽气端和排气端均可以带大负载、甚至完全堵塞,属正常工作;
(2)作水泵使用时,抽水口可堵死或带大负载,但排水口只可短暂(≤10分钟)堵死或短暂带大负载,长时间堵塞或大负载会损坏微型泵,将导致正常保修失效!新为诚微型泵
请注意:新为诚该微型泵的排水端虽然可以短暂堵塞或带大负载,但因本身压力流量都很小,并不适合接喷枪、喷嘴等负载用于喷雾、冲洗、提供压力等场合,否则造成损坏,不属于正常质保范围。如确实需要,请选择ASPBSPCSPHSPPSP等系列压力水泵产品。


2.关于低电磁干扰型:如果系统配有精密电路(如单片机等)控制微型泵的运行,可直接使用该泵。本身就属于低电磁干扰产品,其低干扰性能还要优于有刷电机定做的低电磁干扰型号。
3.真空度值越小抽吸能力越强,详见微型真空泵常识。
4.如无特别说明,在20℃、标准大气压下的峰值流量,我们全部简称“流量”。

使用注意、警告


1.调速微型泵的工作环境
简化版环境温度: 0℃ ~ 40 ℃(无结露),标准版和品质版环境温度: 0℃ ~ 50 ℃(无结露); 泵不宜在室外日晒,应在清洁、通风的环境中工作。
环境相对湿度:≤90% 。

2.泵的工作介质
泵所抽取的气(液)体必须无腐蚀、不含颗粒、油分,但允许富含水汽;
介质温度必须控制在 0 ~ 40 ℃之间(注意不是50 ℃);不得让固体异物进入泵内!


【注意事项】
焊接电机引线时必须迅速,否则高温会损坏电机。

【警告】
1、异物不得落入气咀,否则将损坏微型泵。
2、本产品无防水、防尘、防爆功能,也不是防爆泵,不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)!
3、当抽取有害气体时,客户必须对泵进行再次密封,确保安全!

调速微型水泵W25N三维结构安装图

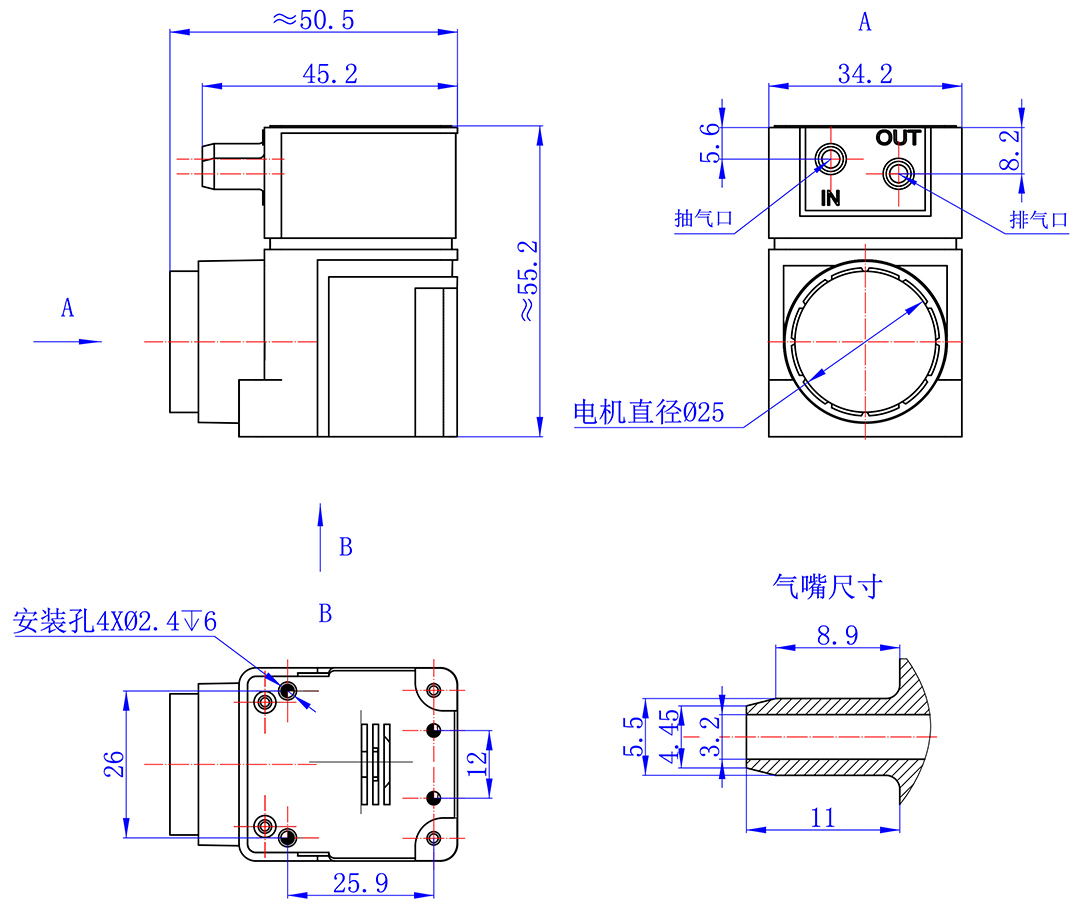

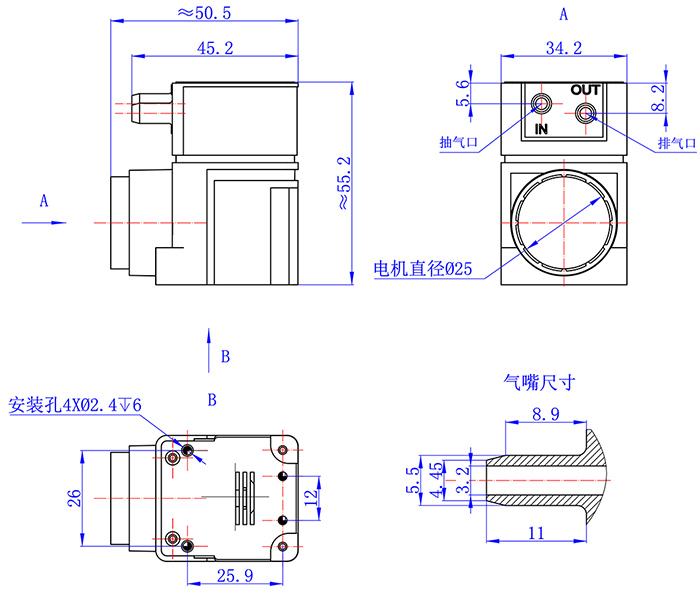

W25N系列微型水气两用水泵-外形尺寸图(以下图示单位:mm)
FML三维图
【安装特别注意】:
1、泵上自带的螺钉不能拆卸,会损坏泵,将不予保修!
2、安装孔为自攻螺钉孔,不宜反复拧紧、拆卸,不然会导致安装松动、不可靠,客户不一定要用到该螺钉,所以随泵配送有4颗安装自攻螺钉+4个减震脚垫,出厂默认不安装。

测试数据


W25N系列微型水气两用泵直接抽、排水实验



一、说明:
1、如上图连接:所有接管均使用柔软胶管,内孔φ5mm,测定H1值时,泵排水管长度<100mm;测定H2值时,泵抽水管长度<100mm
2、所抽取的液体为清水
二、试验数据

泵型号

MAX抽水高度H1(米)

处于MAX抽水高度时泵的抽水速率(mL/min)

MAX排水高度H2(米)

处于MAX排水高度时泵的抽水速率(mL/min)

W25N400

1.4

250

1.2

200

说明:
1.MAX抽水高度H1和MAX排水高度H2值的定义见上图
2.该数据可能随产品改进会有所变化,恕不另行通知。
3.以上试验仅供参考,不作为产品是否合格的验收标准,特此说明!


随货配件


1.过滤器:1个(赠送)

2.精密泄压阀CAY系列:(选配件,需要另外收费)
新黑白过滤器GA
  精密泄压阀

(1)W25N系列应该配:“GA6.0(小号)过滤器”
(2)用途:过滤气(液)体中的粉尘杂质,确保泵内部的精密气密性元件正常工作,有效延长泵的寿命。
(3)允许工作介质温度:0°C~80°C;
(4)点击查看:气泵的黑白过滤器GA使用说明

  (1)原理:手动泄压阀,通过控制漏气程度大小,实时调节微型气泵的负压(真空度)或者正压,无需电源.....
(2)国内很难找到的微型负压阀、微型负压正压两用调节阀;
(3)绝大部分部件采用全金属材质精制,调节范围广,调节细腻
(4)点击查看:精密泄压阀规格、详情

3.硅胶管:(选配件,需要另外收费)

4.开关直流稳压电源:(选配件,需要另外收费)
建议接管(mm):∮4×∮8硅胶管 12V2A(12V型号)
(查看详细)
无刷微型泵电源12V2A
