成都新为诚科技有限公司

调速微型泵无刷电机接线详细说明



【包含型号、系列】:抽打两用微型气泵F25N、水气两用微型水泵W25N系列

【警告】
禁止热插拔!严禁在带电的情况下连接或断开电机引线!所有连接或断开动作必须在彻底切断电源的情况下进行!否则将烧毁电机!导致保修失效!

1.信号定义:
(1)此为基本功能的产品,引线共5条,接线及使用说明如下表。

序号

引线颜色

功能

1

电源负极



2

电源正极
DC 12V(±10%)



3

FG反馈信号(电机转速反馈信号、脉冲信号),电机每转一周输出6个脉冲。

输出:
4V≤高电平
低电平≤0.6V
FG反馈信号的MAX额定电流为3mA。

电机内部为漏极开路状态,因此需要在外部进行拉升。电压DC5V,电阻4.7kΩ。

4

脉宽调速(PWM)

脉冲宽度调制信号,低电平有效;
输入:
0V≤VIL≤0.8V
2V≤VIH≤5V
载频范围:15KHz~25KHz

频率选定在15KHz~25KHz范围内的一个值后不再改变,通过改变占空比调速。
不能用该端口来控制泵的启停。

5

控制电机启动、停止。

输入:
电平信号:
2V≤停止≤5V
0V≤启动≤0.8V

控制泵启停可以用该信号线,特别是频繁启停。若泵很长时间不工作,则应断开红色电源线。

调速接线实例之一:新为诚微型泵
  例如,用信号发生器输出一个方波信号,高电平为5V,必须设置直流偏置电压为2.5V(相当于设置了低电平为0V),来保证不出现负电压(负电压会烧毁泵的电机!),频率固定在20KHz,信号发生器正极接F25N泵的白线;负极接黑线(电源负极,公共负极),初始低电平占空比为80%(不宜过低,万一负载较大,有可能启动不了,而不是不能调速),可调节占空比改变电机转速,占空比和转速成正比(如果是高电平的占空比,那就是和转速成反比)......

(2)如果无需调速和转速反馈,可以按如下接线:

电机引线

连接方法

备注

红线

电源正极

  对于有“黄线”版本的,若无需转速反馈,请把它绝缘包扎。

黑线

电源负极

白线

橙线

说明:
a.请完全按上表连接!否则可能烧毁,造成保修失效!
b.随着产品功能增加,接线也会增加,此表也将更新。

2.逻辑接线图
(1)此为基本功能产品的逻辑接线图,接线图会随着功能增加而更新!(点下图看大图)

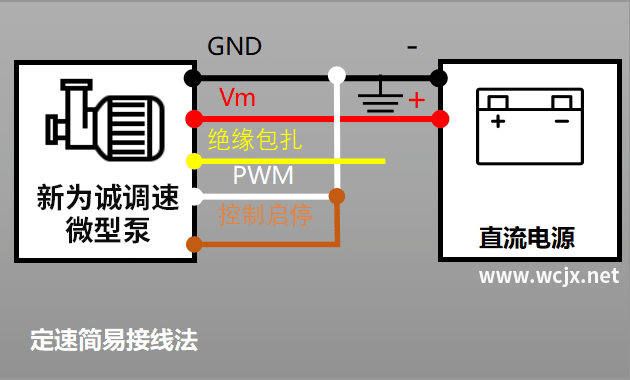

(2)若无需调速和转速反馈,红色的线接电源正极,黑色、白色和橙色接电源负极;黄色线绝缘包扎,泵将以额定转速工作。
新为诚调速微型泵定速连接方式

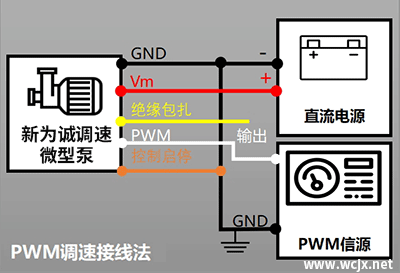

(3)当需要使用PWM调速功能时,需要使用支持PWM信号输出的信号源(函数信号发生器、MCU、PLC等控制器),将信号源输出连接白色PWM输入线缆,并将PWM信号源地与直流电源地进行连接,黄色线绝缘包扎。
新为诚调速微型泵PWM调速连接方式

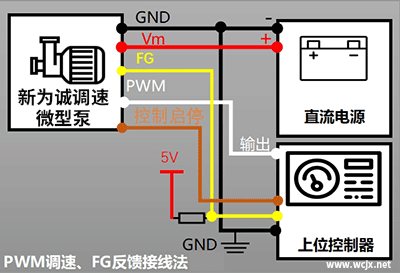

(4)当需要使用PWM调速功能并通过FG信号监控泵运转情况或进行反馈控制时,需要使用支持PWM信号输出、FG信号输入和起停控制的的上位控制器(MCU、PLC、上位机等控制器),将信号源输出连接白色PWM输入线缆,并将PWM信号源地与直流电源地进行连接,黄色FG反馈信号需要通过4.7kΩ电阻后再接DC5V进行上拉,然后再接入上位控制器的FG信号输入端;若采用新为诚配套微型泵调速器,则无需额外进行上拉。
新为诚调速微型泵PWM+FG反馈连接方式


(结束)
