成都新为诚科技有限公司


	调速微型泵接线详解		● ● ●

适用系列：调速微型水泵WUY、SWUY；调速微型真空泵SVUY；


	调速微型泵信号线说明		● ● ●

【警告】
1. 禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！导致保修失效！
2.切勿将正负极接反，否则将烧毁电机！导致保修失效！

序号	引线颜色	功能	动作电平	其它说明
1	黑线	电源线，负极。
2	红线	电源线，正极； +12V(±10%)
3	黄线	FG反馈信号(电机转速反馈信号，脉冲信号)；电机每转一周输出6个脉冲(WUY简化版无此线)。	低电平＜0.6V；高电平＜6V，建议取高电平=5V。FG信号的MAX额定电流(Imax)为3mA。	电机内部为漏极开路状态，因此需要在外部进行拉升。电压5V，电阻5.1 kΩ。
4	白线	脉宽调速(PWM)。	0V≤启动≤0.8V 2V≤停止≤5V	通过改变输入信号中，低电平的占空比来改变电机转速。 PWM输入信号频率建议定在这个范围内：15KHz～25KHz。不能用该端口来控制泵的启停。

调速接线实例之一：新为诚微型泵
例如，用信号发生器输出一个方波信号，高电平为5V，必须设置直流偏置电压为2.5V(相当于设置了低电平为0V)，来保证不出现负电压(负电压会烧毁泵的电机！)，频率固定在20KHz，信号发生器正极接WUY泵的白线；负极接黑线(电源负极，公共负极)，初始低电平占空比为80%(不宜过低，万一负载较大，有可能启动不了，而不是不能调速)，可调节占空比改变电机转速，占空比和转速成正比(如果是高电平的占空比，那就是和转速成反比)......

如果无需调速和转速反馈，可以按如下接线：

电机引线	连接方法	备注
红线	电源正极。电压严格按接线说明！	对于有“黄线”版本的，若无需转速反馈，请把它绝缘包扎。
白线	电源负极
黑线	电源负极

说明：请完全按上表连接！否则可能烧毁，造成保修失效！


	调速微型泵逻辑接线图说明		● ● ●

以下为基本功能产品的逻辑接线图，将来可能会随功能增加而更新(点下图看大图)！
该系列产品有3种操作模式：定速、PWM调速、PWM调速和FG信号反馈。

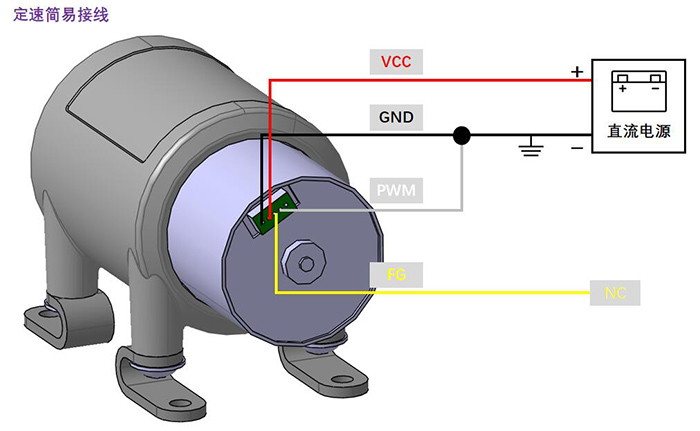

1.定速简易接线

当不需要使用调速功能时，红色线接电源正极，黑色线和白色PWM信号线一起连接电源负极；建议引出地线可靠接地，黄色线必须绝缘包扎！微型泵将以额定转速进行工作。

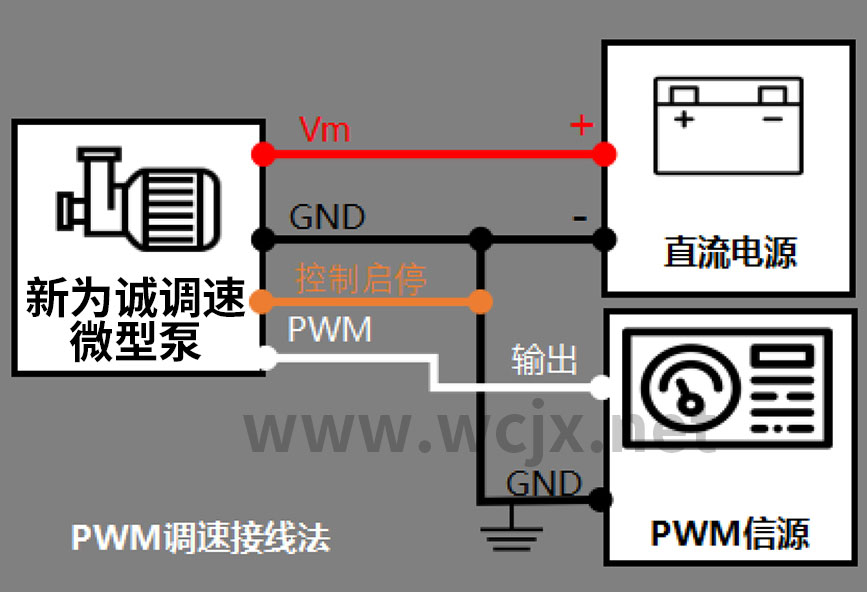

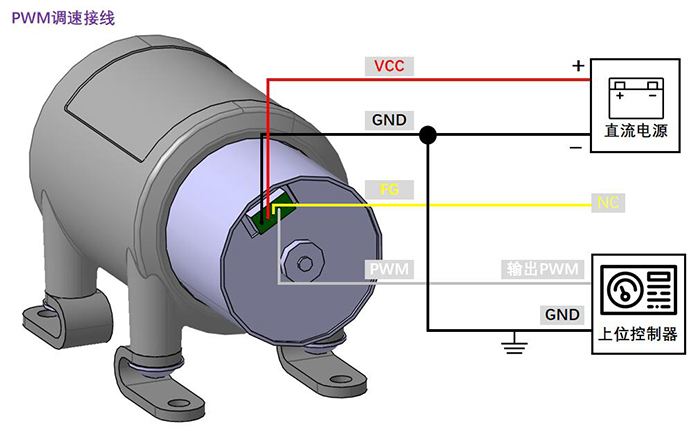

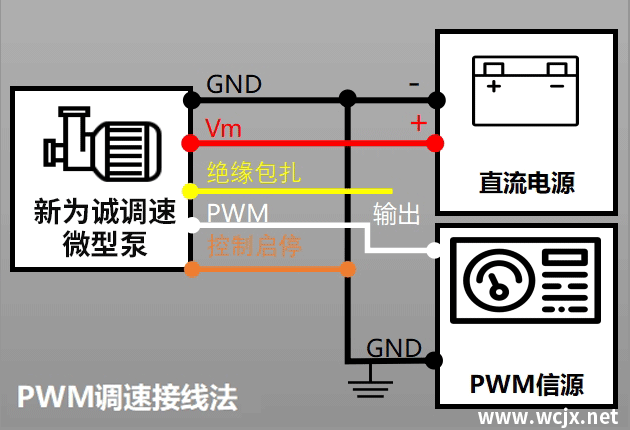

2.PWM调速接线

如需使用PWM调速功能，需要使用支持PWM信号输出的上位控制器（函数信号发生器、MCU、PLC等控制器），将信号源输出连接白色PWM输入信号线，并将PWM信号源地与直流电源负极进行连接。黄线必须绝缘包扎。

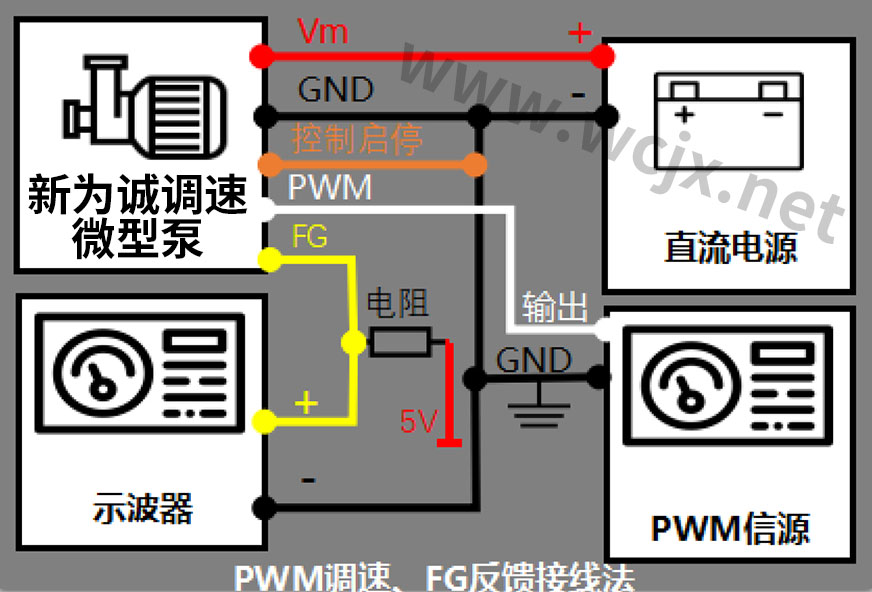

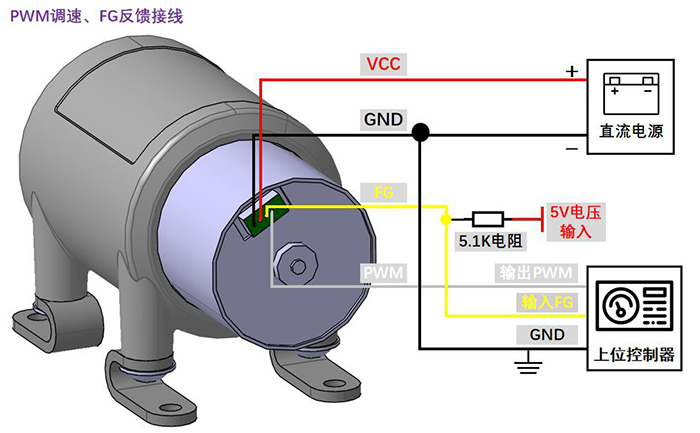

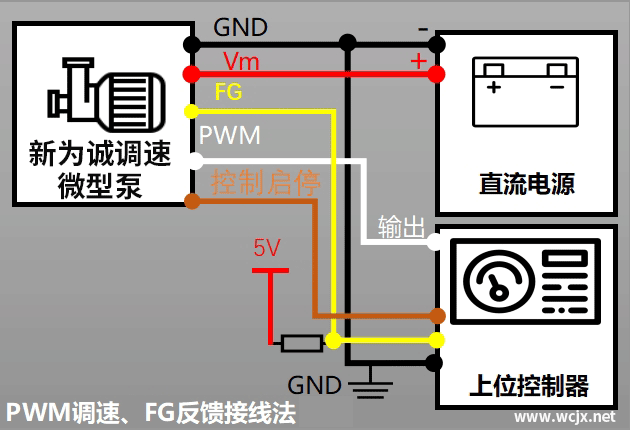

3.PWM调速、FG反馈接线

当需要使用PWM调速功能并通过FG信号监控泵运转情况或进行反馈控制时，需要使用支持PWM信号输出、FG信号输入的上位控制器（MCU、PLC、上位机等控制器），将信号源输出连接白色PWM输入信号线，并将PWM信号源地与直流电源负极进行连接，黄色FG反馈信号需要通过5.1kΩ电阻后再接DC5V进行拉升，然后再接入上位控制器的FG信号输入端；若使用我公司配套专用调速器，则无需额外进行上拉。


	无刷电机电气原理图及外围电路说明		● ● ●

电路说明：
1、如图所示的几处端口必须连接肖特基二极管，原因：电机内部的功能控制和驱动都是MOS管，其输入阻抗很高，必须接入肖特基二极管防止端口意外串入较大的干扰信号击穿MOS管。肖特基二极管与输入到泵各个端口的方波，是并联关系(不可串联，否则可能导致无法正常工作甚至烧毁电机，将导致失去正常的免费质保)！例如：如果要接PWM端调速，肖特基二极管的阴极就接PWM端，阳极接泵的负极(黑线，公负，也即接地)！
2、对控制电平的要求：0V≤低电平≤0.8V ，2V≤高电平≤5V；
3、FG端口为电机转速反馈信号，在应用中应注意：FG信号输出端为漏极开路，用户需连接一只上拉电阻5.1kΩ，如上图，是一个应用实例。

(结束)
