微型自吸水泵 BSP-TAC系列

产品外观

2.7-4.0公斤关断压力

十多年来，新为诚致力于微型泵领域研发、生产，重磅推出交流微型自吸水泵BSP-TAC，克服了一般交流水泵体积过大笨重、功耗高噪音大等缺点，长度仅约电脑键盘的3/4，仅重2.8kg，集成精密转换电路模块，有变压、稳压、滤波等功能，还可减少对整个电路系统的干扰！

BSP-TAC系列交流水泵，其关断压力可达0.27~0.4MPa(≈2.7~4.0kgf/cm2，即每平方厘米2.7~4.0公斤力，国内简称2.7~4.0公斤)；新为诚多年来，不断改进创新，又陆续推出了多种细分改进型号，深受广大新老客户欢迎，更多微型泵详情，请咨询客服。

可靠自吸

BSP-TAC属于微型电动隔膜水泵，具备良好密封，可靠自吸约4~5米，每次启动前都无需手工添加“引水”(无需灌水引导)，自吸极快(仅几秒)。

泵体(材料：增强尼龙)与电机分离,工作介质不与电机接触，避免出现类似离心泵等其它泵使用久后，因液体进入电机而损坏的情况；

运转平稳、流量稳定、可以空转(空转时间不能超过 30 分钟)，使用寿命长。

过热过压双保护

拥有过压、过热保护双保护功能，MAX限度确保泵不被轻易损坏。

1、过热保护：泵能在因工作温度过高情况下，自动停机保护，直到温度降到允许的范围后才重新启动；

2、过压保护：输出压力超过泵的压力保护开关阀值时自动停机保护；直到压力降到低于阀值后才重新启动；

丰富的软硬管接头

微型交流水泵BSP-TAC，买一(个泵)送七(个配件)，共免费赠送:1个金属滤网过滤器、3个4分(G1/2)螺纹接头(1个金属+2个尼龙)、3个宝塔转接头(1个金属直通+1个直通宝塔+1个90度弯头，可接内径12mm软管)、既可与常见4分内螺纹管道直接螺纹连接，又可连接软管，丰富的赠送配件，总有一款适合您！

场合和用途

新为诚BSP-TAC常用于便携移动但又需要交流电220V场合，如：纺织设备耐压测试；工业压力补水、水处理自吸采样、车间喷雾降温；清洗电梯扶手、冲洗地毯、地面；自吸水循环等工业设备用途；也可广泛用于水转移、农业航空喷雾、喷洒等场合。

送40目金属网过滤器

交流微型水泵BSP-TAC，配备了40目金属网过滤器，可过滤掉直径约0.425mm以上颗粒，减少因为工作介质中含有颗粒杂质等造成自吸等故障，进一步延长泵的寿命。

大金属安装底座

新为诚微型交流水泵BSP-TAC，自带大金属安装底座，内嵌4个橡胶安装减震脚垫，减震较强且易于安装，较适合颠簸场合。

集成精密转换电路模块

交流高压水泵BSP-TAC，集成精密转换电路模块，有变压、稳压、滤波等功能，还可减少对整个电路系统的干扰！创新采用直流电机+变压稳压转换电路模块，集成化、小型化，使得整个泵比原来的直流高压水泵+开关电源组合方式的体积重量还小，还便于携带，性价比更高！不需额外购买变压器或直流电源，有效降低成本；即插即用，使用非常方便。

关键参数

型号	额定电压	负载电流	额定功率	开口流量	吸程	MAX输出压力	体积 (MAX外形)	重量
型号	(V AC)	(A)	(W)	(L/min)	(M)	(Bar/MPa)	(mm)	(Kg)
BSP27160TAC	220V/50Hz	≤0.9	≤198	16	约5	2.7/0.27	约300×107×95 (长含电机引出交流电源线MAX弯折后长度)	约2.9
BSP40160TAC	220V/50Hz	≤0.9	≤198	16	约4	4.0/0.4	约300×107×95 (长含电机引出交流电源线MAX弯折后长度)	约2.9

【参数说明】

1.开口流量：也叫“敞口流量”。

一般指水泵、液泵，特别是微型水泵、微型液泵在出水口没有压力(即没有受到阀门、喷嘴、变细的管子等等一类负载的阻力情况下，不需要泵输出相应的压力来克服这种阻力)时，也即“敞口”、“开口”时，泵能提供的MAX流量。

一旦存在如上的负载，泵的流量就会衰减，达不到MAX流量。但相应的，泵的输出压力也会增加，从而满足喷雾、增压、洗车、水循环、水转移、提升、冲洗等用途，广泛应用于实验室、环保、医疗等领域。一般的水泵都有一个流量-压力曲线(也叫Q-P曲线或Q-H曲线)。二者呈类似反比例的关系。

2.吸程：自吸的高度就叫“吸程”，也叫“MAX自吸高度”，单位一般是“米”。

即泵在不加引水的情况下，能自动将水吸上来的MAX高度(泵抽水口距离待抽液面的垂直距离)。新为诚的微型水泵绝大部分都是自吸水泵，所标吸程均指这种情况。有些离心式的水泵就没有自吸能力，第一次使用必须加引水才行。有的隔膜水泵虽然也有自吸能力，但标的“吸程”往往与“进水管里全部是空气”下能抽起水的垂直高度有差距，这点请注意。

3.MAX输出压力：也叫“MAX关断压力”。

泵运行过程中，排水端受到阻力或接了大负载，就会表现出输出压力，来克服这种阻力，当这个压力到了一定程度，为避免压力过大造成泵内部元件损坏，随机的压力保护开关就会启动，让泵停机(带有过压保护型号)或自动泄压(带有泄压保护型号)。此时的压力就叫泵的“MAX输出压力”。例如BSP40160TAC的MAX输出压力可达4.0公斤，就是泵排水口接近堵死时才能达到的压力，而排水口什么负载都没接时，是达不到这么高的压力的。

选型、使用注意

1.该型号泵不能长期连续工作，视负载轻重，尽量连续工作时间不要超过约 30-60 分钟。负载越大，连续工作的时间应该越短！或者可以采取两台泵通过控制器，每隔一段时间就进行切换，让泵始终处于间断工作状态，从而在保持系统高压力的情况下，尽可能的延长泵寿命。

2.选型：如果该型号产品不能满足您的要求，请选择新为诚其他微型水泵产品，如：

1)微型水气两用水泵：W25N系列等；

2)微型高压水泵：PSP等；

3)小型自吸水泵：BSP-S系列等；

4)微型大流量潜水泵：QC系列等。

流量压力曲线图

一般的隔膜式微型水泵，它的流量和输出压力并不是流量越大、压力越大的，而是呈现一种类似反比例的关系，即流量越小时，压力反而越大；压力越小，流量越大；微型水泵领域，是通过流量和扬程(即压力)之间的一个曲线关系图，来获取某一压力下，微型水泵的对应流量，或者反过来，已知流量，看对应压力，作为系统设计参考的。这个图就叫“流量压力曲线图(Q-P曲线图)”或者“流量扬程曲线图(Q-H曲线图)”一般微型高压水泵或自吸水泵等压力较高的，用前者；而微型水气两用泵、微型潜水泵等压力较低产品用后者。

1.对BSP40160TAC来说，“流量”和“压力”两个参数呈类似反比例的关系，请参见流量与压力曲线图。当出水口压力达到压力开关关断阀值4.0公斤（(约4kgf/m2，国内简称“公斤”，比如在出水口安有阀门，且阀门完全关闭，泵出水口被堵死）时，流量MIN为0。此时，为避免压力过大，对新为诚泵内部造成损坏，随泵的压力保护开关会起作用，使泵停机(此为正常现象)。当压力小于泵的关断压力时，泵又会自动重新启动；

2.当新为诚水泵没带负载，或负载很小(如仅仅用做水循环，且管路很短，出水口没压力、未输出扬程时)，流量才能达到MAX(约16L/M)。

3.BSP27160TAC与上面类似，只不过关断压力阀值约为2.7公斤。

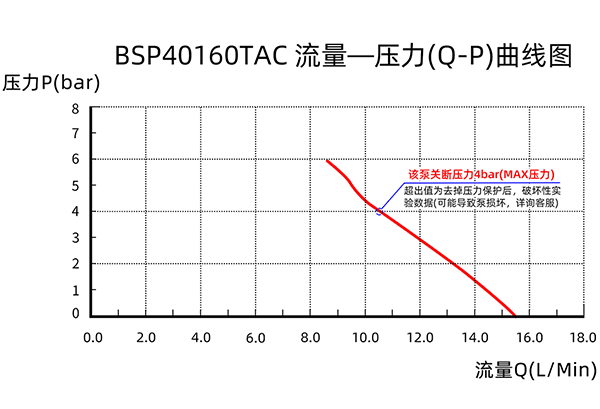

(1)BSP40160TAC流量－压力(Q-P)曲线图：

(2)交流微型自吸水泵BSP27160TAC流量－压力(Q-P)曲线图(暂时无)；

说明：
(1)以上曲线是在新为诚水泵去掉了压力保护开关后的模拟数据，实际使用中，实际扬程既不会超过泵MAX压力换算而来的扬程；比如BSP40160TAC，MAX压力4公斤≈40米扬程，实际扬程就不可能超过40米；也不会一通电，就以MAX压力(扬程)工作，而是取决于工作时的实际负载。负载越重，表现出来的实际扬程越靠近理论扬程；反之越远离理论扬程。
实际使用中，管路里一般都有压力损失，通常都达不到标称扬程，所以选型必须留有足够余量，这点请注意！
(2)查询方法：在Y轴找到想要达到的压力，换算成扬程，再在曲线上找对应的X轴点，查看此时衰减下来的流量......
(3)以上曲线仅供参考，不作为产品是否合格的验收标准，特此说明！

随货配件

水该系列微型水泵随货赠送配件如下表：

配件	详情
	1.金属滤网过滤器【上接头】：接BSP-TAC/BSP-T/BSP/CSP系列泵体非标接口；【下接头】：直插式宝塔防滑，接客户自己的软管管路；内径：9.5mm，外径：13.5mm；建议接管：内径12mm增强水管(要有弹性，避免漏气)；滤网目数：约40目(滤网筛网孔径约0.425mm)；数量：1个【注意】：筛网孔径约0.425mm，不代表介质中含＜0.425mm直径的颗粒，就一定不会造成故障！(因为有可能长期堆积，造成堵塞泵内通道，甚至造成密封元件无法回位漏气等)，故，若一定要抽含少量颗粒的液体，尽量每次抽完该液体后，抽完全干净的清水，尽可能带出这些颗粒......
	2.金属4分螺纹接头：【左接头】：接BSP-TAC/BSP-T/BSP/CSP系列泵体非标接口；【右接头】：G1/2(4分)外螺纹，接客户自己4分内螺纹管路；材质及工艺：碳素钢镀锌；通径：11mm；螺纹加工标准：GB/T7307-1987。数量：1个
	3.金属直通宝塔接头：【左接头】：接BSP-TAC/BSP-T/BSP/CSP系列泵体非标接口；【右接头】：直插式宝塔防滑，接客户自己的软管管路；内径：9.5mm，外径：13.5mm；建议接管：内径12mm增强水管(要有弹性，避免漏气)。数量：1个
	4.尼龙90宝塔接头：【上接头】：接BSP-TAC/BSP-T/BSP/CSP系列泵体非标接口；【右下接头】：直插式宝塔防滑，接客户自己的软管管路，直角转弯可缩短安装宽度，节省空间。内径：9.5mm，外径：13.5mm；材质：尼龙；建议接管：内径12mm增强水管(要有弹性，避免漏气)。数量：1个
	5.尼龙4分螺纹接头：【左接头】：接BSP-TAC/BSP-T/BSP/CSP系列泵体非标接口；【右接头】：G1/2(4分)外螺纹，接客户自己4分内螺纹管路；材质及工艺：尼龙；螺纹加工标准：GB/T7307-1987。数量：2个
	6.尼龙直通宝塔接头：【上接头】：接BSP-TAC/BSP-T/BSP/CSP系列泵体非标接口；【右下接头】：直插式宝塔防滑，接客户自己的软管管路；内径：9.5mm，外径：13.5mm；材质：尼龙；建议接管：内径12mm增强水管(要有弹性，避免漏气)。数量：1个
