无刷微型气泵 SFKY系列

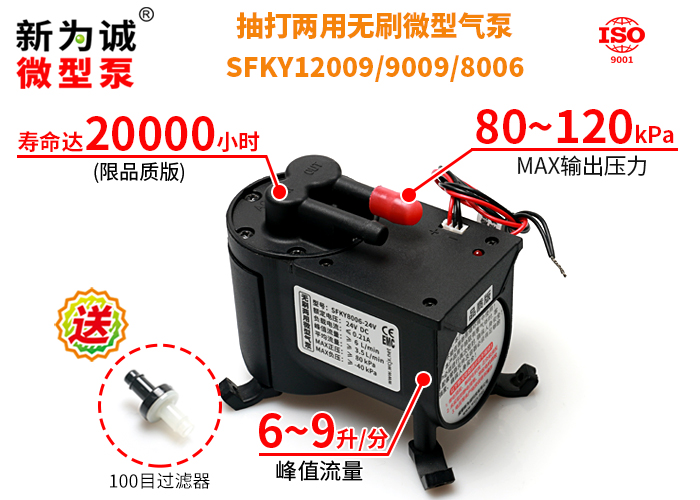

微型抽气打气两用泵

1、2023年起，新为诚推出SFKY系列更多新品，搭配不同电机，增加频率调速功能，兼顾寿命、成本、功能等，将SFKY的至高负压、峰值流量等进一步扩展，强烈推荐！2、新为诚抽打两用微型气泵SFKY，正压可达80-130kPa，峰值流量6-15L/Min，属目前抽打两用微型气泵中，正压、流量中等较高产品；有刷产品兼顾成本、参数、使用简单、结实耐用，质量仅约400克；无刷产品主打长寿命、低干扰、易调速；袖珍体积，仅3/4拳头大，质量仅250克，小巧便携；

3、新为诚两用微型气泵SFKY，还可提供定做：对于某些特殊场合的低启动电流要求，还可定做全内置控制电路的微型气泵SFKY，保证启动时低电流降低对供电需求，启动后又能保证参数，而客户只需简单接上电源即可使用，无需再做无刷电机控制，非常方便，详询新为诚！

4、新为诚抽打两用微型气泵SFKY8006，系热销老产品FKY8006优化模具升级品，为了兼顾老客户持续采购需求和新客户更高质量、可靠性需求等，在以下方面进行了保留和改进：

(1)参数与FKY8006保持基本一致，且体积、安装尺寸、方式完全兼容，老客户完全可以无缝切换到SFKY8006，不需要改动原有安装方式，不会增加额外成本......；

(2)利用新为诚多年的微型泵生产经验和技术积累，重新设计、开模等；对外观、内部密封结构等优化、改进，使外形更美观、合理：例如防尘效果更好；取消了气嘴分型线等，气密性进一步提高！......

5、微型气泵SFKY(有刷版)特点：性价比高，例如SFKY13015A，对比SFKY8006(简化版非调速)，流量翻了2.5倍，价格却仅仅略微上涨；电压范围广：例如SFKY8008A-24V，电压允许范围：8～32V......

6、微型气泵SFKY(无刷版)特点：

1)细分为非调速型、可调速型：前者成本低，性价比；后者可频率调速，频率≈转速，且有“转速记忆”功能；具备长寿命、低干扰等优点......

2)两重自动保护：自带过载、过热保护(有刷版、无刷简化版无)：

(1)过热保护：意外情况可能导致泵电机温度异常升高，会自动保护停机，避免电机烧毁；

(2)过载保护：异物落入电机，可能卡死，会自动保护停机，避免电机烧毁；

3)标准版及品质版，仍然采用品质无刷电机，gao端微型气泵的标志性参数-“频繁启停参数”较高，品质版频繁启停次数高达150万次以上！特别适合大负载下，频繁启停或长期昼夜不停连续运转等恶劣工况！

新为诚微型泵通用特点

1、允许介质富含水汽(详见介质要求)，可昼夜不停长期连续运转，无油无污染、免维护；

2、抽、排气端都可带大负载，甚至堵死也属于正常工作，对控制电路几乎无干扰！小体积......

关键参数

型号	额定电压（V DC）	负载电流（A）	额定功率	流量（L/min）		MAX相对真空度（kPa）	MAX输出压力（kPa）
型号	额定电压（V DC）	负载电流（A）	(W)	峰值流量	平均流量	MAX相对真空度（kPa）	MAX输出压力（kPa）
SFKY13015A (有刷新品)	24	≤0.45	≤10.8	≥15	≥9	≥-55	≥130
SFKY8008A (有刷新品)	24	≤0.3	≤7.2	≥8	≥5	≥-40	≥80
SFKY12009 (无刷新品)	24	≤0.25	≤6.0	≥9	≥5.1	≥-45	≥120
SFKY9009 (无刷新品)	24	≤0.25	≤6.0	≥9	≥5.1	≥-45	≥90
SFKY8006	12	≤0.5	≤6.0	≥6	≥3.5	≥-40	≥80
SFKY8006	24	≤0.21	≤5.04	≥6	≥3.5	≥-40	≥80

注：

1、所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。

2、输入电压要求：

1)SFKY13015A-24V：输入电压要求15V～32V；

2)SFKY8008A-24V：输入电压要求8V～32V；

3)其他型号：输入电压要求12V±10%、24V±5%；

电压变化会影响电流、流量大小，压力基本不变。

【警告】有刷版，若输入电压太低或负载过大(例如堵转)等原因导致泵停转，应立即断电！待恢复正常电压才能重新上电，否则可能引起微型泵电机烧毁等，将导致保修失效！敬请谅解！

3、该系列微型泵启动电流较大，为保证泵的正常运转，建议所配直流稳压电源“过流保护电流”：

1)SFKY13015A-24V/SFKY8008A-24V应超过6A，例如 24V6A以上；

2)SFKY12009-24V/SFKY9009-24V应超过3A，例如 24V4A以上；

3)SFKY8006-12V/24V应分别超过5.5A/3A，例如 12V6A/24V3A以上；

客户配备的开关直流电源(过载能力要强)；否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的JF-12V5A/JF-24V3A电源。

4、型号、版本及代号说明：

1)型号：该微型泵配备电机类型：无代码(默认配备无刷电机)、A(配备有刷电机)；

2)版本：有刷电机型号，不区分版本；无刷电机型号根据部件质量、品控要求的不同等分为3个版本，简化版/标准版/品质版，用中文说明；

3)调速：根据是否能调速，分为“基础型”(默认，无代码)、“频率调速型”(需型号后加“H”)；

4)实例：

(1)SFKY8006-12V(简化版)，代表：无刷微型气泵SFKY8006，DC 12V，配备无刷电机，属简化版不调速型号；

(2)SFKY12009H-24V(标准版)，代表：无刷微型气泵SFKY12009H，DC 24V，配备无刷电机，属标准版频率调速型号；

(3)SFKY13015A-24V，代表：有刷微型气泵SFKY13015A，DC 24V，配备有刷电机，属有刷版不调速型号；

(4)版本对比：订购时，请一定注明具体版本后缀及代码！

5、如无特别说明，技术参数均是在20℃、标准大气压101kPa的条件下的测定值；对于其它参数规格的产品，可以联系定做。

6、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准)；通常不建议使用质量流量计进行测量(若一定要用，建议：至低需要每10ms采样1次，也即每秒采样100次，否则可能因采样频率过低等原因，造成较大误差(这不是微型泵的问题))；

7、【体积、接管】：

(1)泵体积(长x宽x高，单位mm)：无刷型号：91.5×50×82.5(含减震脚)，有刷型号：125.5×50×82.5(含减震脚)

(2)抽、排气嘴尺寸(mm)：ø4.4(内孔)×ø7.5(外径) 接口形状：防滑凸起式(抽排气嘴一样)；

(3)建议接管(mm)：ø6×ø10硅胶管；重量：约400克(有刷型号)/250克(无刷型号)。

(4)抽、排气嘴有IN、OUT指示，盖有防尘帽，使用前请取下。

版本说明

该系列目前有4个版本		有刷电机版 (简称“有刷版”)	无刷电机版
该系列目前有4个版本		有刷电机版 (简称“有刷版”)	简化版	标准版	品质版
新为诚配置寿命	电机品质	有刷电机 ★	无刷电机 ★	无刷电机 ★★	无刷电机 ★★★★
	隔膜性能	★	★	★★	★★★★
	轴承性能	★	★	★★	★★★★
新为诚性能比较	电磁干扰	▲▲▲▲▲	▲▲▲▲	▲▲▲	▲
	噪音	不做要求	不做要求	★★	★★★
	环境温度	0～40℃	0～40℃	0～50℃	0～50℃
	频率调速功能	×	可选	可选	可选
	转速反馈信号	×	×	×	×
	过热、过载保护	×	×	√	√
	保修	1年	1年	1年	2年
频繁启停参数	寿命	/	10万次	60万次	150万次
	测试工况	/	转60秒停60秒	转30秒停30秒	转15秒停15秒
	测试工况	昼夜连续循环，排气口满负载。

注：

(1)★越多，代表此项性能越好；▲越少，代表电磁干扰越低；以上对比不代表某种产品不好，供客户根据需要选择适宜的版本，特此说明!

(2)特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：所以噪音分贝数从理论上来说，品质版＜标准版＜简化版(个体差异除外)；简化版和标准版噪音数据新为诚不做具体规定，详询客服。

可靠性寿命说明

型号	寿命值（小时）	有刷电机版	无刷电机版
型号	寿命值（小时）	有刷电机版	简化版	标准版	品质版
SFKY	满载寿命	3000	3000-5000	5000-8000	10000-12000
	空载寿命	4500	8000	12000	18000
	电机寿命	5000	10000	15000	20000

产品寿命测试说明：

1、满载寿命测试工况：封堵泵排气口，抽气口直通大气，使泵工作在MAX压力工况下24小时不停机连续运转；

2、空载寿命测试工况：泵抽气口、排气口直通大气，使泵工作在常压下，24小时不停机连续运转；

3、电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

4、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；

5、实验数据来源为新为诚科技实验室，以及供应商实验室。

工况

1、环境：该系列产品按可承受的工作环境温度分为低温环境型、常温环境型和高温环境型三种。未特别注明的为常温环境型。低温环境型、高温环境型需定做并特别注明，如SFKY8006-24V(品质版+高温环境型，不调速)。

类别	允许的工作环境温度	注意事项
低温环境型(标准版、品质版)	—10℃～50℃	禁止介质中含有冰粒等固体颗粒！
常温环境型(有刷版、简化版)	0℃～40℃
常温环境型(标准版、品质版)	0℃～50℃
高温环境型(标准版、品质版)	0℃～55℃

工作环境：工作环境的相对湿度≤90%，无结露。泵不宜在室外日晒，应在清洁、通风、无腐蚀的环境中工作。。

2、介质：输送介质气体允许富含水汽，但必须无腐蚀、不含颗粒(包括禁止含有冰粒等固体颗粒)、油分。

3、高温型：该系列产品按可承受的介质温度分为常温介质型和高温介质型两种。未特别注明的为常温介质型。高温介质型需定做并特别注明，如SFKY8006-24V(标准版+高温介质型)。

类别

允许的介质温度

注意事项

常温介质型

（有刷版、简化版、标准版、品质版）

0℃～50℃

禁止介质中含有冰粒等固体颗粒！

高温介质型

（标准版、品质版）

0℃～100℃

选型注意

1、负载：泵的抽气口、排气口均可带大负载，甚至完全堵塞，均属正常工作。但施加的负载负压或正压必须≤对应的MAX负压或MAX输出压力(正压)。

2、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该无刷微型气泵。本身就属于低电磁干扰产品。

3、绝对真空度值越小抽吸能力越强，详见新为诚官网的微型真空泵常识。

产品材质

1、介质接触到的材料：增强尼龙、EPDM橡胶，请根据接触材料进一步判断泵对所抽取气体的耐受性。

2、泵体塑料零件的材料为增强尼龙，减震脚的材料为PVC。

噪音

1、虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

2、当有大气流通过泵时噪音较大，抽气接近真空时噪音将减小。如果把消音器接入管路系统，会产生一定消音效果。根据管路系统的具体情况，消音效果有差异。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

压力-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

曲线MAX平均流量会略低于标称值，是由于测试管路元件有阻力，从而导致流量的衰减。

(1)SFKY13015A-24V压力-流量曲线图

(2)SFKY8008A-24V压力-流量曲线图

(3)SFKY9009/12009-24V压力-流量曲线图

(4)SFKY8006-12V压力-流量曲线图

(5)SFKY8006-24V压力-流量曲线图

频率调速型接口定义表

1、接线详细说明

电源线(上图从右向左)
序号	引线颜色	功能	动作电平	信号说明
1	红	电源线，正极	DC 12V±10%，DC 24V±5%	接直流电源正极
2	黑	电源线，负极		接直流电源负极

调速信号线(上图从右向左)
序号	引线颜色	功能	动作电平	信号说明
1	绿	方式切换		总共有2个状态：接地、悬空： 1)绿线接地时(与黑线相接，黑线连接电源负极黑线)，泵进入调速状态运行(红灯闪烁)； 2)绿线悬空时，泵处于非调速状态运行(红灯常亮)。
2	蓝	频率信号调速	输入方波：低电平0-0.8V 高电平2-4V 占空比20-80% 频率800-3500Hz，泵每分钟转速值和频率数值相同。	蓝线接上位机正极：当绿线接地(见绿线说明)时，泵进入调速状态运行，转速由频率信号(蓝色线)的周波数决定，比如信号为2500Hz，则泵的转速为2500r/min；调速信号发生变化后，泵内部程序会逐渐调节转速以达到与调速信号周波数一致，此过程可能会持续数秒钟。当蓝线断开时，泵从调速运行状态进入非调速运行状态(红灯常亮)，转速维持当前转速。断电重启后，转速也维持断电前的转速(即有“转速记忆”功能)。
3	黑	接地		黑线接上位机负极；
4	棕	5V输出	向外置调速器供电。	如调速器自带电源，棕线可悬空并绝缘包扎。

2、警告及注意:

【警告】

禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！导致保修失效！

【调速注意】

(1)若运行时出口正压较高(如接近堵死或堵死，也即负载较大时)，调速范围不再是：800～3500Hz，而是一个较窄的范围，泵能启动的下限约2150～2300Hz(因大负载时，频率较低导致的转速降低，可能导致电机启动乏力)......

(2)运行时，因负载较大，转速调得过低导致泵停机时，必须断电重启，且频率至少应设置为2150～2300Hz，泵才能恢复启动！

3、如果无需调速，可以按如下接线：

电机引线	连接方法	备注
电源线-红线	接直流电源正极，电压严格按接线说明！	拔掉调速信号线排线，完全不用调速端口，泵处于非调速状态；
电源线-黑线	接直流电源负极	拔掉调速信号线排线，完全不用调速端口，泵处于非调速状态；

说明：请完全按上表连接！否则可能烧毁，造成保修失效！

指示灯说明及实例

1、指示灯(仅1种颜色)：

红色常亮——非调速状态；

红灯闪烁——频率调速状态，且闪烁频率固定不变(不随频率改变而变)；

2、调速实例：

某客户购买SFKY12009H-24V：

A.轻负载时，例如抽排气口放空通大气，或排气口管路浸入液下仅几厘米进行曝气搅拌等；

【频率调速范围】：800～3500Hz；转速≈800～3500RPM；

(1)上位机给出高电平3V，低电平0V，占空比50%，频率2500Hz方波信号，信号正极接蓝线，信号负极接调速线绿线、调速线黑线、电源线黑线；橙线必须绝缘包扎；

(2)电源线红黑线分别接直流电源正负极，确保以上接线都正确后，才能通电；

(3))泵运转平稳后，转速达到2500RPM；改变信号频率为2000Hz，约10秒钟后，泵电机转速逐渐下降，最终稳定在约2000RPM，完成调速，泵的流量逐渐下降直至稳定，期间红灯一直闪烁，代表处于“调速”状态；

(4)MIN频率：800Hz，泵停机，红灯不再闪烁一直常亮；提高频率，则泵的转速也相应提高，到达3500Hz后，转速达到MAX，红灯不再闪烁一直常亮......

B.满载时，例如排气口完全堵死等；

【频率调速范围】：下限2150～2300Hz，上限3500Hz；转速下限≈2150～2300RPM，上限3500RPM；

(1)操作类似轻负载，只不过频率1600Hz时，泵就停机了；

(2)断电重启后，频率需要预先设置为2150～2300Hz范围内，泵才能正常启动......

电机启动电流说明

1、该系列泵启动电流：

型号	电压 (V DC)	启动电流Imax(A)	持续时间(ms）
SFKY13015A	24	6	/
SFKY8008A	24	5	/
SFKY12009	24	3	/
SFKY9009	24	3	/
SFKY8006	12	5.5	＜30
SFKY8006	24	2.5	＜20

2、电机启动电流为电机处于静止状态，突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数，且同一型号泵也有个体差异。

3、鉴于该系列泵的启动特性，强烈建议采用开关直流电源，且电源质量必须可靠、抗浪涌能力强、干净(不能有杂波干扰)、一定要有“稳压”功能；在采用一台电源仅给一台泵供电的基本原则下，建议按如下原则选择电源：

(1)如客户从新为诚公司选配电源，则可选配JF-24V3A（约72W，过载保护约5-5.5A，24V型号)、12V5A(约60W，过载保护约6.5-7A，12V型号)及以上的开关直流稳压电源(新为诚公司的电源属专门定做，并都做过zhuanye测试)！

(2)如客户自行配备电源，因市场上的电源质量、售价等差别较大，为避免出问题乃至对泵造成损坏，强烈建议多留些余量，应该配备24V6-7A(24V型号)、12V8-10A(12V型号)及以上开关直流稳压电源。

4、在使用中接通电机的同时接通其他的附属电路，如：调速、控制...等，会产生额外的浪涌电流叠加在电机的启动电流上，使启动电流增加很多，则电源的选择余量应该进一步加大！一定要保证配给泵的独立电源，或者电源支路的MAX允许电流，大于泵的MAX瞬间启动电流！否则可能导致泵电机烧毁，将不属于正常免费质保范围，特此提醒！

注意事项

1.该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.泵抽、排气负载较大时，可能无法启动，需卸掉部分负载或空载启动！

4.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

5.配套管路元件及容器必须有足够的强度，确保人身安全！

6.内置精密控制电路，需配套品质开关电源或直流稳压电源使用！

7.无刷电机版，禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！

8.接触者应采取防静电措施！

9.请严格按照该说明书要求操作！

配件说明

该系列微型泵随货配件如下表：

配件	详情
	1.过滤器：1个(赠送) (1)SFKY系列应该配：“中号过滤器GA7.8”； (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)使用说明：过滤器连接泵的抽气端。

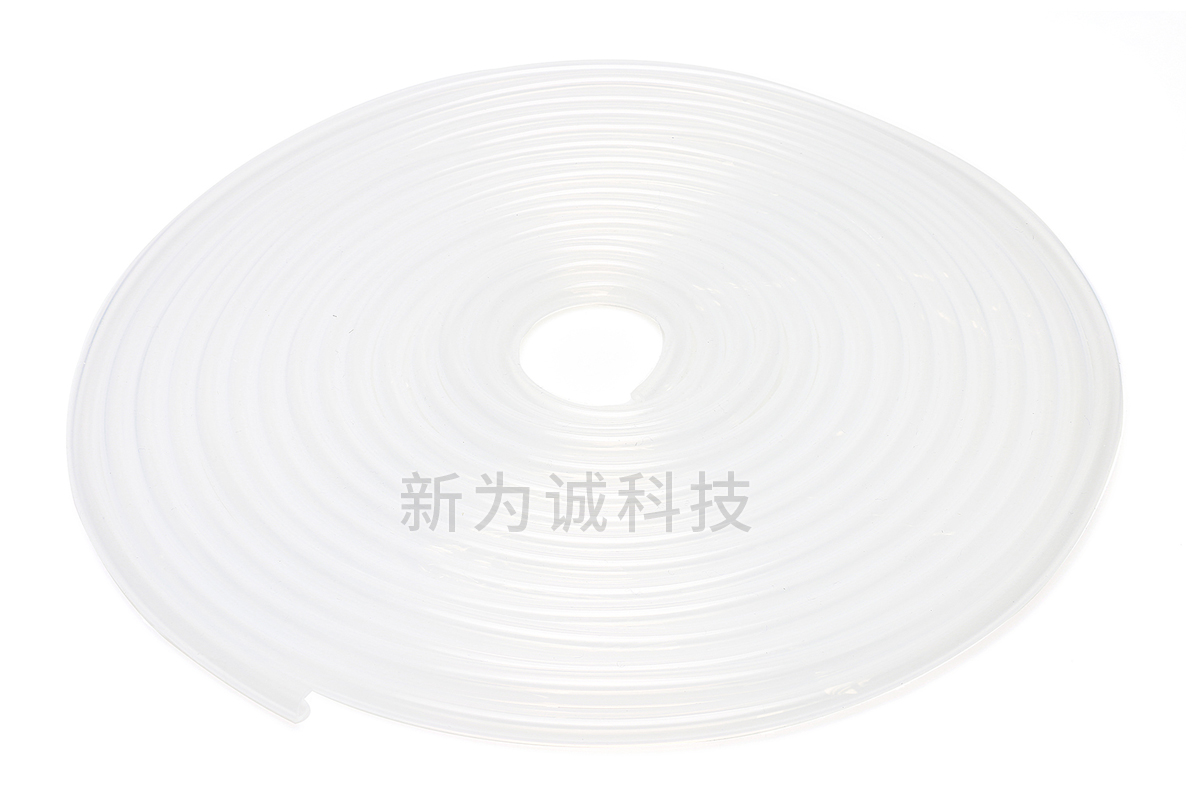

	2.硅胶管：(选配件，需要另外收费) 建议接管(mm)：∮6×∮10硅胶管
	3.开关直流稳压电源：(选配件，需要另外收费) 规格：12V5A（12V泵）规格：24V3A（24V泵）
	4.F2A-3B7两用调节阀：(选配件，需要另外收费) (1)原理：通过调节旋钮，改变阀开口度，配合不同管路，可以达到调节微型泵负压、正压或者流量的目的； (2)注意：不能同时调负压、正压、流量，是同一时刻只能调三种参数之一。
