微型自吸水泵 CSP-XW系列

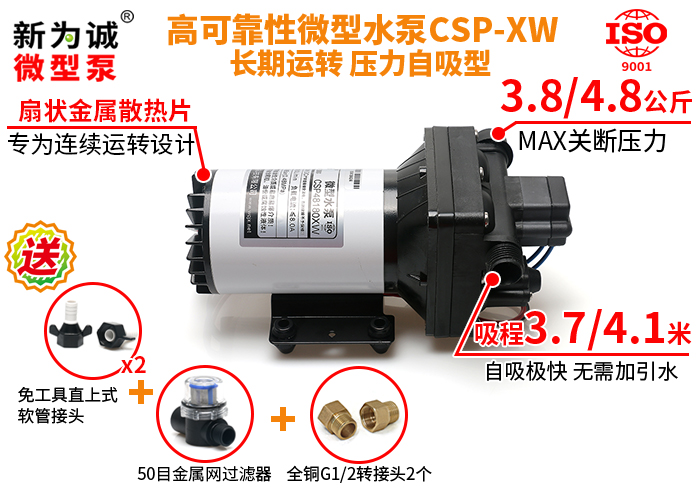

产品外观

4.8公斤关断压力

十多年来，新为诚致力于微型泵领域研发、生产，新为诚新推出CSP48180XW无刷微型水泵，其关断压力高达0.48MPa(≈4.8kgf/cm²，即每平方厘米4.8公斤力，国内简称4.8公斤)；新为诚多年来，不断改进创新，又陆续推出了多种细分改进型号，深受广大新老客户欢迎，更多微型泵详情，请咨询客服。

无刷大力矩电机

新为诚无刷小型水泵CSP48180XW(简称CSP-XW)，系新一代无刷微型自吸压力水泵，采用品质无刷大力矩电机，克服了中高压、大流量微型水泵往往只能采用有刷大力矩电机、间断使用等瓶颈，可长期连续运转，大流量中压力，且具备优秀的EMC电磁兼容能力！

无刷小型水泵CSP-XW，铝合金机身，散热性能更好；可7*24小时连续运转，寿命约7K小时(约为同等力矩的有刷电机的1～2倍！)；且搭配第3代压力开关(微动保护)，允许更大电流通过(比第2代提高了10A)，使用寿命大大提升！

可靠自吸

CSP48180XW属于无刷微型电动隔膜水泵，具备良好密封，压力MAX可达4.8公斤，开口流量18升/分，可靠自吸4.1米，每次启动前都无需手工添加“引水”(无需灌水引导)，自吸极快(2-3秒))。

泵体(材料：增强尼龙)与电机分离,工作介质不与电机接触，避免出现类似离心泵等其它泵使用久后，因液体进入电机而损坏的情况。

运转平稳、流量稳定、可以空转(空转时间不能超过 30 分钟)，使用寿命长。

自带5重自动保护

无刷小型水泵CSP-XW，高可靠性，也体现在自带5重自动保护(关断、泄压、智能过热、欠压/过压、过流)上：

自动关断压力保护开关：第3代微动开关，泵出水口压力达到上限4.8bar时自动停机保护；压力低于3.1(±0.3)bar时自动重启；开关机上下限间隔更远，有效减少频繁起停对泵的冲击，控制开泵、关泵范围更广.....
自动泄压保护开关：在泵出水口压力波动较大(如接近堵死排水口，管道压力＞5.5-5.8bar)时，自动将压力卸掉，避免压力开关频繁动作；万一压力保护开关出现故障，也不会憋爆水管，避免泵因压力过高漏水等故障，进一步减少对泵的冲击；相比仅有压力保护开关型微型水泵，更适合较频繁起停场合(如移动餐车、展会演示等利用水龙头开关控制泵启停场合)，进一步提高了泵的安全性、可靠性......
“智能”过热保护：与以前有刷电机过热保护不同，2层阶梯式保护更智能：水泵电机内温度超过100℃自动降低功率运行，电机冷却后恢复全功率；若因为特殊原因持续上升，水泵会自动停机，温度降低后自动恢复......
欠压/过压保护：在允许电压范围之外，水泵停机不工作；
过流保护：可在水泵电流异常(超过约11±2A)时，自动停机保护(但误上交流电同样会烧毁！)...

丰富的软硬管接头

无刷小型水泵CSP-XW，泵体自带常用的4分外丝(G1/2外螺纹)，不论是接螺纹管道还是软管，都很方便。

额外免费赠送：50目金属滤网接头1个(两端接口分别为4分(G1/2")内丝+外丝)、免工具拆装软管接头2个(一端宝塔接头外径13mm，可接内径≤10mm软管，另一端4分内螺纹(G1/2")；泵体自带常用的4分外丝(G1/2外螺纹)，不论是接螺纹管道还是软管，都很方便！

金属安装底座

无刷小型水泵CSP-XW，升级为喷塑金属底座，配备4个更高更厚的橡胶锥管脚，抗震、抗冲击能力进一步增强，更适合颠簸、震动较强的移动场合！

场合和用途

性价比较高，常用于移动、便携场合，如：农业航空喷雾、喷洒；工业高压补水、自吸水循环；水处理自吸采样、喷雾降温；也可广泛用于水转移、地毯、地面、工业设备等冲洗用途；

关键参数

型号	额定电压	负载电流	功率	开口流量	吸程	MAX输出压力	体积 (MAX外形)	重量
型号	(V DC)	(A)	(W)	(L/min)	(M)	(Bar/MPa)	(mm)	(Kg)
CSP48180XW	24	≤8	≤192	18	约4.1	4.8/0.48	228×125×108	约1.9

【参数说明】

1.开口流量：也叫“敞口流量”。

一般指水泵、液泵，特别是微型水泵、微型液泵在出水口没有压力(即没有受到阀门、喷嘴、变细的管子等等一类负载的阻力情况下，不需要泵输出相应的压力来克服这种阻力)时，也即“敞口”、“开口”时，泵能提供的MAX流量。

一旦存在如上的负载，泵的流量就会衰减，达不到MAX流量。但相应的，泵的输出压力也会增加，从而满足喷雾、增压、洗车、水循环、水转移、提升、冲洗等用途，广泛应用于实验室、环保、医疗等领域。一般的水泵都有一个流量-压力曲线(也叫Q-P曲线或Q-H曲线)。二者呈类似反比例的关系。

2.吸程：自吸的高度就叫“吸程”，也叫“MAX自吸高度”，单位一般是“米”。

即泵在不加引水的情况下，能自动将水吸上来的MAX高度(泵抽水口距离待抽液面的垂直距离)。新为诚的微型水泵绝大部分都是自吸水泵，所标吸程均指这种情况。有些离心式的水泵就没有自吸能力，第一次使用必须加引水才行。有的隔膜水泵虽然也有自吸能力，但标的“吸程”往往与“进水管里全部是空气”下能抽起水的垂直高度有差距，这点请注意。

3.MAX输出压力：也叫“MAX关断压力”。

泵运行过程中，排水端受到阻力或接了大负载，就会表现出输出压力，来克服这种阻力，当这个压力到了一定程度，为避免压力过大造成泵内部元件损坏，随机的压力保护开关就会启动，让泵停机(带有过压保护型号)或自动泄压(带有泄压保护型号)。此时的压力就叫泵的“MAX输出压力”。例如CSP48180XW的MAX关断压力可达4.8公斤，就是泵排水口接近堵死时才能达到的压力，而排水口什么负载都没接时，是达不到这么高的压力的。

电源配备说明

新为诚直流水泵必须使用直流电源，所需开关直流稳压电源为选配件，客户需自行配备，也可从我公司购买定做好的电源。

开关直流稳压电源配备原则：

输入电压允许范围：24V泵±5%；
标称电流比泵的MAX电流大2倍以上，以免出现功率不足，引起的水泵吸程、流量、压力等参数达不到标称的情况；
实例：CSP48180XW-24V，就应该配到24V16A(8*2=16A)以上；否则易出现：泵动下就不动了(这时，电源指示灯变暗或熄灭)等故障现象。

使用注意

泵可在有压力的情况下长期连续工作(前提：未触发电机自带过热保护下)！如因长期连续工作且负载过大等，导致水泵电机内温度超过100℃，水泵会自动降低功率运行(此时有可能出现流量、压力等参数不够时，建议提前加强散热、及时降低负载或停机散热......

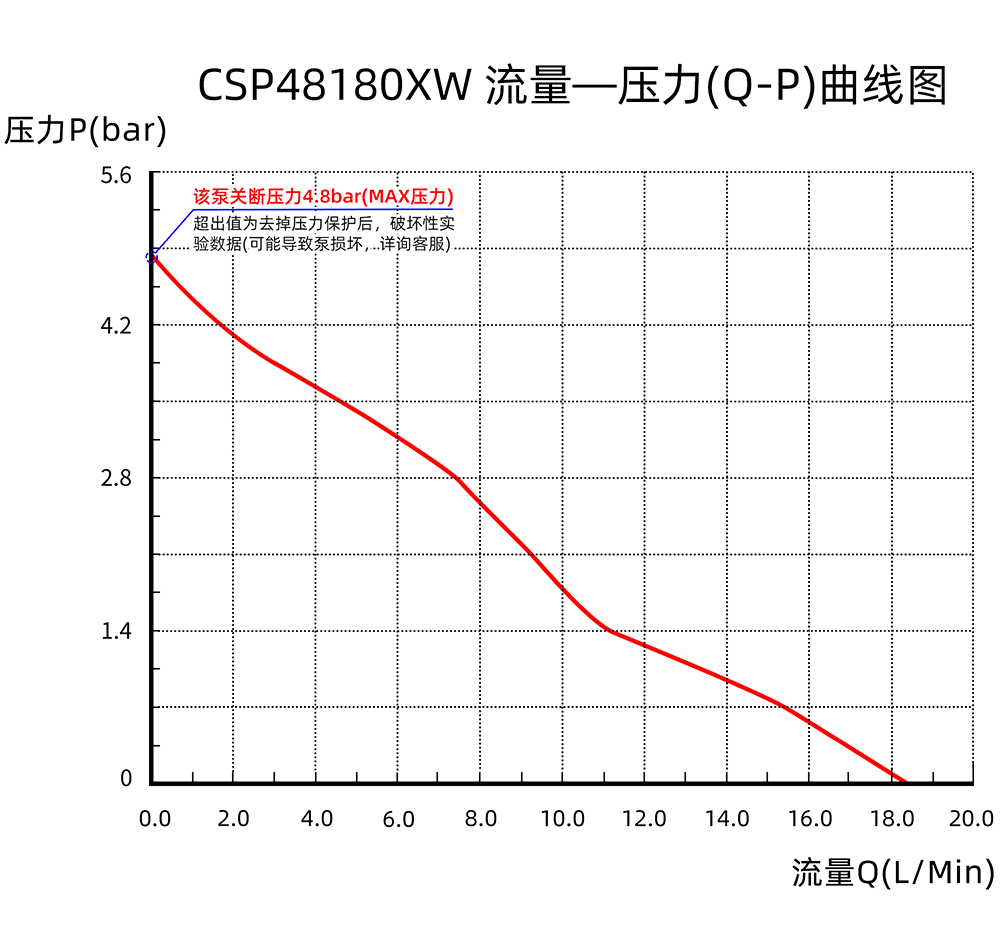

流量压力曲线图

一般的隔膜式微型水泵，它的流量和输出压力并不是流量越大、压力越大的，而是呈现一种类似反比例的关系，即流量越小时，压力反而越大；压力越小，流量越大；微型水泵领域，是通过流量和扬程(即压力)之间的一个曲线关系图，来获取某一压力下，微型水泵的对应流量，或者反过来，已知流量，看对应压力，作为系统设计参考的。这个图就叫“流量压力曲线图(Q-P曲线图)”或者“流量扬程曲线图(Q-H曲线图)”一般微型高压水泵或自吸水泵等压力较高的，用前者；而微型水气两用泵、微型潜水泵等压力较低产品用后者。

本型号流量-压力曲线图说明：

对CSP48180XW来说，“流量”和“压力”两个参数呈类似反比例的关系，请参见下图。

对CSP48180XW来说，因为“流量”和“压力”两个参数呈类似反比例的关系。当出水口压力达到压力开关关断阀值4.8公斤（比如在出水口安有阀门，且阀门完全关闭，泵出水口被堵死）时，流量MIN为0。此时，为避免压力过大，对新为诚泵内部造成损坏，随泵的微动保护开关会起作用，使泵停机(此为正常现象)。当压力小于泵的MAX压力(关断压力)时，泵又会自动重新启动；

当新为诚水泵没带负载，或负载很小(如仅仅用做水循环，且管路很短，出水口没压力、未输出扬程时)，流量才能达到MAX(约18L/Min)。

【特别注意】

以上曲线仅供参考，不作为产品是否合格的验收标准，特此说明！

随货配件

水该系列微型水泵随货赠送配件如下表：

配件	详情
	1.金属滤网过滤器(用在泵进水口，有方向性) 注意：过滤器上箭头指向泵进水口，过滤器安装在泵抽水口。【左接头】：G1/2外螺纹(外接客户G1/2内螺纹管道或接下图免工具拆装接头等) 【右接头】：G1/2内螺纹(接泵进水口G1/2外螺纹，作为泵的进水口) 数量：1个
	2.免工具拆装螺纹转宝塔接头：【右接头】：黑色带扳手接头 G1/2内螺纹(接泵进出水口G1/2外螺纹) 【左接头】：白色半透明宝塔接头外径：13mm，内径：10.5mm；对外建议接内径12×外径18mm增强型水管(水管要有弹性) 数量：2个
	3.金属卡箍： (1)说明：泵的出水口，用宝塔软管接头连接软管时，固定软管，防止脱落用： (2)规格：16-25mm(可用螺丝刀调整范围)； (3)如客户不用上侧宝塔接头，该卡箍无用，将不再赠送! 数量：1个
	4.金属接头（4分内丝转外丝）：材质：黄铜，用于转接及保护泵上尼龙材质螺纹，避免反复拆卸损坏！使用场合：需要新为诚水泵CSP48180XW抽或排水口，连接G1/2内螺纹管道场合；用法、作用：将该铜接头内丝端，旋入CSP48180XW外丝接头(预先缠了生料带)，不漏水即可；铜接头外丝端再接外接4分内丝管道，该铜外丝可反复拆卸，避免因缺少该铜接头反复拆卸，从而可能造成泵上尼龙4分外丝的损坏。数量：2个
	5.品质聚四氟生料带： (1)品质生料带，产品质量好； (2)适用各种丝口密封，具有密封和耐高压性，常用于绝缘包扎、密封包扎。 (3)具有优良的耐腐蚀、抗老化性能，在-200℃~250℃下可长期使用。数量：1卷

使用范围：

广泛应用于农业（草坪、花园、植物喷雾、灌溉等）设备、通用工业设备、医药设备、化工设备；船舶、旅游车辆、专用车辆等移动式交通工具；清洗设备、及水处理设备等.....

应用实例：

1.解决车辆、船舶、游艇、船艇等在使用中的饮食、洗漱、沐浴、厕所、冲洗的用水。例如：

1)高、中、低档客车卫生间的供水系统；

2)各种房车、野外宿营车、家庭休闲车的供水系统；

3)其他专用车辆，例如，采血车、救护车、电视转播车、勘察车、工程车等随车人员用水系统；

4)各种船舶、游艇供水系统。

2.家庭供水或水处理等。例如，节水型卫生间、水管增压系统等。

3.可为需要高压力的设备如汽车清洗，及其他需液体循环、转移、增压、喷射、提升、加速流动乃至计量的设备和系统配套。

注意事项

1.泵的工作环境：

环境温度：0～40℃，该微型水泵不是潜水泵，不能放入水中。泵不宜工作在湿度太大的环境中；

2.泵的工作介质：

无油、无强腐蚀、非强酸强碱、无固体颗粒的液体；

3.允许介质温度：

0～60℃；

4.本产品为直流供电，严禁直接接220V交流电。

5.泵可在有压力的情况下长期连续工作:

前提：未触发电机自带过热保护下！如因长期连续工作且负载过大等，导致水泵电机内温度超过100℃，水泵会自动降低功率运行(此时有可能出现流量、压力等参数不够时，建议提前加强散热、及时降低负载或停机散热......

6.开、关泵注意：(前提：泵排水管路里接有阀门、喷枪一类大负载时)

开泵：给泵加电启动前，一定要预先打开加在新为诚泵排口的阀门、喷枪等(即让排水管路处于畅通状态)，再给泵加电。若排水管路处于堵死状态，泵一启动会被堵死，压力瞬间达到MAX值，就会触发压力开关，使泵停机，经常这样容易损坏泵，出现不动、不自吸、压力变小等故障！

关泵：应该先切断泵的电源，使之停机，再关闭阀门、喷枪一类负载，原因类似“开泵”。

开、关阀门、喷枪等的动作应该和缓，不宜过快，否则易损坏压力开关！

7.接有细喷枪(口径≤1～2mm，常用于洗车机、高压喷雾等应用时)注意：

除了遵循“开、关泵注意”外，在断电停泵后，应该多开关阀门或喷枪几次，释放掉压力。避免因泵的排水口长期承受高压，造成内部部件密封性被破坏，导致漏水、不自吸、压力小等故障！

8.泵空转不能超过30分钟；异物不得落入进出口内；

9.禁止擅自拆卸！否则不予保修！

10.【警告】：

该产品不是防爆泵，不能用于易燃易爆环境（如密闭不通风、充满了易燃易爆气体、液体等的氛围）！泵工作时，特别在增压时，必须确保管道、储水罐等所有元件有足够强度，确保人身安全！

11.请严格按照该说明书要求操作！
