微型高压水泵 HSP-TL系列

产品外观

11公斤关断压力

十多年来，新为诚致力于微型泵领域研发、生产，新为诚推出连续运转微型高压水泵HSP11070TL，其关断压力高达1.1MPa(≈11kgf/cm²，即每平方厘米11公斤力，国内简称11公斤)；新为诚多年来，不断改进创新，又陆续推出了多种细分改进型号，深受广大新老客户欢迎，更多微型泵详情，请咨询客服。

连续运转

新为诚连续运转微型高压水泵HSP11070TL，系热销高压水泵HSP11050T全新模具升级品，在继承了原有优点上，从电机、轴承、传动等多个部件进行了重大升级，采用更精密的模具、更耐磨的材料等，使之大负载下连续运转时间近一步提高，从原来的重载下连续运转约1-2小时，提高到了约4-5小时(寿命试验持续进行中，目前一切正常)；

可靠自吸

新为诚微型高压水泵HSP11070TL，关断压力高达11公斤、开口流量7升/分钟；具备可靠、稳定的自吸功能，自吸高度2.7米，每次启动前不需加引水。

采用多种耐腐材料合成，具有耐弱酸、耐弱碱、耐弱腐蚀等性能。

泵体(材料：增强尼龙)与电机分离，工作介质不与电机接触，避免出现类似离心泵等其它泵使用久后，因液体进入电机而损坏的情况；

运转平稳、流量稳定、可以空转(空转时间不能超过 30 分钟)，使用寿命长。

过热过压双保护

拥有过压、过热保护双保护功能，MAX限度确保泵不被轻易损坏。

1.过热保护：泵能在因工作温度过高情况下，自动停机保护，直到温度降到允许的范围后才重新启动；

2.过压保护：输出压力超过泵的微动压力保护开关阀值时自动停机保护；直到压力降到低于阀值后才重新启动；

丰富的软硬管接头

HSP11070T泵体自带尼龙G3/8内螺纹(3分内丝)，共免费赠送4个金属接头：2个外螺纹转接头(3分转4分)、2个3分转宝塔(可接内径8mm软管)，既可螺纹连接3分外螺纹管道，或常见4分内螺纹管道，又可连接软管，丰富的赠送配件，总有一款适合您！

场合和用途

性价比较高，常用于移动、便携场合，如：农业航空喷雾、喷洒；工业高压补水、自吸水循环；水处理自吸采样、喷雾降温；也可广泛用于水转移、地毯、地面、工业设备等冲洗用途；

送50目金属网过滤器

高压水泵HSP11070TL，安装更方便，更适合移动场合！且额外赠送50目金属网过滤器，可过滤掉直径约0.3mm以上颗粒，减少因为工作介质中含有颗粒杂质等造成自吸等故障，进一步延长泵的寿命。

金属安装底座

新为诚HSP11070TL，仍采用金属底座，但橡胶安装脚从圆柱形升级为更高更厚的锥管脚，金属底座从“平U型”升级为“几字型”，且额外设计有“耐震紧固孔”，客户可通过添加塑料扎带或金属卡扣，进一步锁紧泵体到金属底座；即使在颠簸、震动较强的移动场合，金属底座也不易从电机上脱落；抗震、抗冲击能力进一步增强！

关键参数

型号

额定电压

(V DC)

负载电流

(A)

功率

(W)

开口流量

(L/min)

吸程

(M)

MAX输出压力

(Bar/MPa)

体积 (MAX外形)

(mm)

重量

(Kg)

HSP11070TL

≤7.0

≤168

约2.7

11.0/1.1

220×110×110

约2.3

【参数说明】

1.开口流量：也叫“敞口流量”。

一般指水泵、液泵，特别是微型水泵、微型液泵在出水口没有压力(即没有受到阀门、喷嘴、变细的管子等等一类负载的阻力情况下，不需要泵输出相应的压力来克服这种阻力)时，也即“敞口”、“开口”时，泵能提供的MAX流量。

一旦存在如上的负载，泵的流量就会衰减，达不到MAX流量。但相应的，泵的输出压力也会增加，从而满足喷雾、增压、洗车、水循环、水转移、提升、冲洗等用途，广泛应用于实验室、环保、医疗等领域。一般的水泵都有一个流量-压力曲线(也叫Q-P曲线或Q-H曲线)。二者呈类似反比例的关系。

2.吸程：自吸的高度就叫“吸程”，也叫“MAX自吸高度”，单位一般是“米”。

即泵在不加引水的情况下，能自动将水吸上来的MAX高度(泵抽水口距离待抽液面的垂直距离)。新为诚的微型水泵绝大部分都是自吸水泵，所标吸程均指这种情况。有些离心式的水泵就没有自吸能力，第一次使用必须加引水才行。有的隔膜水泵虽然也有自吸能力，但标的“吸程”往往与“进水管里全部是空气”下能抽起水的垂直高度有差距，这点请注意。

3.MAX输出压力：也叫“MAX关断压力”。

泵运行过程中，排水端受到阻力或接了大负载，就会表现出输出压力，来克服这种阻力，当这个压力到了一定程度，为避免压力过大造成泵内部元件损坏，随机的压力保护开关就会启动，让泵停机(带有过压保护型号)或自动泄压(带有泄压保护型号)。此时的压力就叫泵的“MAX输出压力”。

电源配备说明

新为诚直流水泵必须使用直流电源，所需开关直流稳压电源为选配件，客户需自行配备，也可从我公司购买定做好的电源。

开关直流稳压电源配备原则：

1.输入电压允许范围：24V泵±5%；

2.标称电流比泵的MAX电流大2-3倍以上，以免出现功率不足，引起的水泵吸程、流量、压力等参数达不到标称的情况；

3.实例：HSP11070TL-24V，就应该配到24V14A(7*2=14A)以上；否则易出现：泵动下就不动了(这时，电源指示灯变暗或熄灭)等故障现象。

选型、使用注意

1.该泵暂不能24小时长期连续工作，视负载轻重，MAX连续工作时间不能超过约4-5小时。负载越大，连续工作的时间应该越短！或者可以采取两台泵通过控制器，每隔一段时间就进行切换，让泵始终处于间断工作状态(但对系统来说基本是长期连续运转的)，从而在保持系统高压力的情况下，MAX可能的延长泵寿命。

2.其他选择：若该型号产品不能满足您要求，可选择小流量压力水泵ASP；房车水泵BSP、BSP48180；展台、马桶冲洗水泵CSP、CSP-X；高自吸压力水泵PSP；或水气两用水泵SWJY、WHY；调速微型水泵SWNY，及较大流量潜水泵QC等其他微型水泵产品。

流量压力曲线图

一般的隔膜式微型水泵，它的流量和输出压力并不是流量越大、压力越大的，而是呈现一种类似反比例的关系，即流量越小时，压力反而越大；压力越小，流量越大；微型水泵领域，是通过流量和扬程(即压力)之间的一个曲线关系图，来获取某一压力下，微型水泵的对应流量，或者反过来，已知流量，看对应压力，作为系统设计参考的。这个图就叫“流量压力曲线图(Q-P曲线图)”或者“流量扬程曲线图(Q-H曲线图)”一般微型高压水泵或自吸水泵等压力较高的，用前者；而微型水气两用泵、微型潜水泵等压力较低产品用后者。

本型号流量-压力曲线图说明：

对HSP11070TL来说，“流量”和“压力”两个参数呈类似反比例的关系，请参见下图。

当出水口压力达到压力开关关断阀值11bar（比如在出水口安有阀门，且阀门完全关闭，泵出水口被堵死）时，流量MIN为0。此时，为避免压力过大，对新为诚泵内部造成损坏，随泵的压力保护开关会起作用，使泵停机(此为正常现象)。当压力小于泵的关断压力时，泵又会自动重新启动；

当新为诚水泵没带负载，或负载很小(如仅仅用做水循环，且管路很短，出水口没压力、未输出扬程、压力等时)，流量才能达到MAX(约7L/Min)，所以也叫“开口流量”、“敞口流量”。

【特别注意】

以上曲线仅供参考，不作为产品是否合格的验收标准，特此说明！

随货配件

水该系列微型水泵随货赠送配件如下表：

配件	详情
	1、金属滤网过滤器(用在泵进水口，有方向性) 注意：该过滤器无法与HSP-TL、HSP11070T系列泵体G3/8内螺纹“直连”，必须通过转接头：G1/2-G3/8外螺纹(新为诚公司有赠送，如下图)转换后才能连到泵上。过滤器上有箭头从G1/2外螺纹指向内螺纹，与水流方向一致。【左接头】：G1/2外螺纹(外接客户G1/2内螺纹管道) 【右接头】：G1/2内螺纹(接赠送4-3分黄铜转换头中的一个，作为泵的进水口) 数量：1个

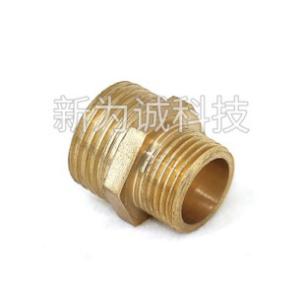

	2、金属外丝接头(4-3分)：材质：黄铜，用于转接及保护泵内尼龙材质螺纹，避免反复拆卸损坏！【左接头】：G1/2外螺纹(4分外丝)端，一般与赠送金属网过滤器G1/2内螺纹连接；【右接头】：G3/8外螺纹(3分外丝)端，一般与HSP系列泵体G3/8内螺纹连接；要接螺纹管道时，1个用来转接进水口的赠送过滤器；另外1个用在出水口，可将泵出水口变成4分外丝，对外连接4分管数量：2个
	3、黄铜加厚宝塔软管接头：材质：黄铜，用于外接客户的软管。【左接头】：G3/8外螺纹(3分外丝)端，一般与HSP系列泵体G3/8内螺纹连接；【右接头】：形式：宝塔形(也称为阶梯形) 内径：5.3mm，外径：8.2mm，通径：11.6mm 接管：建议接7×13mm的软管数量：2个特别注意： (1)该黄铜软管接头，常常用于压力不高，需要软连接的场合；但若需用于高压场合，建议采用螺纹硬管连接！ (2)使用该宝塔接头，与HSP泵头3分内丝连接时，必须要缠绕新为诚赠送的生料带(不宜过多也不宜过少)，螺紧后，不建议反复拆卸，否则可能导致漏气漏水！
	4、塑料宝塔软管接头：材质：塑料，用于外接客户的软管。【左接头】：G3/8外螺纹(3分外丝)端，一般与HSP系列泵体G3/8内螺纹连接；【右接头】：形式：宝塔形(也称为阶梯形) 内径：6.2mm，外径：10.5mm，通径：9.2mm 接管：建议接7×13mm的软管(客自配) 数量：2个特别注意： (1)该塑料软管接头，常常用于压力不高，需要软连接的场合；但若需用于高压场合，建议采用螺纹硬管连接！ (2)使用该宝塔接头，与HSP泵头3分内丝连接时，必须要缠绕新为诚赠送的生料带(不宜过多也不宜过少)，螺紧后，不建议反复拆卸，否则可能导致漏气漏水！
	5、金属卡箍： (1)说明：泵的进出水口，用金属宝塔软管接头连接软管时，固定软管，防止脱落用： (2)规格：10-16mm(可用螺丝刀调整范围)； (3)如客户不要上侧宝塔接头，该卡箍无用，将不再赠送! 数量：2个
	6、品质聚四氟生料带： (1)品质生料带，产品质量好； (2)适用各种丝口密封，具有密封和耐高压性，常用于绝缘包扎、密封包扎。 (3)具有优良的耐腐蚀、抗老化性能，在-200℃~250℃下可长期使用。数量：1卷
