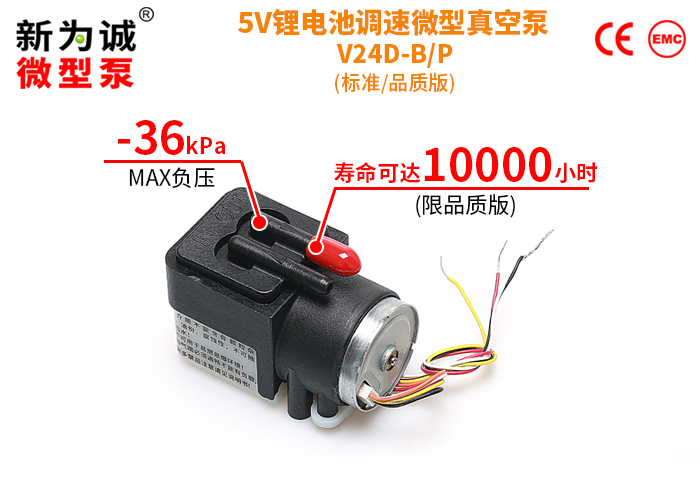

调速微型真空泵 V24D系列

3.7V锂电池微型真空泵

1.微型真空泵V24D系列采用品质无刷电机，具有迷你体积、寿命长、干扰低、可靠性高等优点；较适合手持采样设备配套或台式仪器等内部空间有限的场合；

2.V24D系列属新为诚原来5V微型真空泵VAJ系列升级产品，从有刷电机升级为无刷长寿命电机，且可PWM脉宽调制，与原来VAJ系列相比，体积更小、寿命更长、干扰更低、使用、控制更方便！强烈推荐！

3.V24D系列可通过调节泵的电机转速改变流量(调PWM占空比)；新为诚多年微型泵技术积累使得结构改进更合理、气密性更好；

4.泵体自带报警指示灯，可通过透光ABS底壳显示不同颜色灯光，直观反馈泵的工作状态：

(1)规律性闪烁蓝光时为正常状态；

(2)常亮红光时为异常状态：

a.泵的电机转速过低，比如转速﹤1600RPM；

b.误将PWM调速线(白线)悬空，(此时转速为0，也﹤1600RPM)，如前面彩图；

(3)红蓝光交替闪烁时为异常状态，此时泵的电机转速偏低且不稳定(泵实际转速在1600RPM上下波动）

(4)正负极接线反接时指示灯不亮。

(5)电压在工作电压(3.2V～6V)范围外时，指示灯不亮。

自我保护

锂电池微型真空泵V24D，全部版本都具备以下5大完善自我保护，尽量减少客户误操作带来的损害，能有效延长泵的使用寿命：

(1)过热保护：新为诚微型泵电机如因负载过大、长期连续运转、环境温度过高等导致电机温度温升过高，会自动停机保护；直到重新断电再通电重启；

(2)过载保护：

a.全转速(不调速)下，如果有异物进入电机轴卡住，泵会自动停机，直到重新断电再通电重启；

b.调低转速后，负载很大，处于过载状态，比如将V24D调低到1600RPM，又堵死抽气口等，泵会自动停机，直到重新断电再通电重启；

(3)反接保护：泵的正负极接反，不会烧毁；

(4)过电压保护：允许接入直流电压6V(MAX)不会烧毁；但电压再高可能会烧毁，将失去保修！

新为诚微型泵通用特点

1、允许介质富含水汽，可昼夜不停长期连续运转，噪音低，体积小(仅1/5成年人手掌大)；

2、抽气端可带大负载，甚至堵死，皆属于正常工作；袖珍体积，无油无污染、免维护......

调速功能

可通过调节泵的电机转速改变流量（通过调节PWM占空比）。

或通过订购我公司微型泵专用调速器（型号：TS-G12）进行调速。

报警功能

通过透光底壳所显示的光的颜色（如图2-1和图2-2所示），实现泵工作状态的反馈：

规律性闪烁蓝光时为正常状态；
常亮红光时为异常状态，比如泵的电机转速过低；
红蓝光交替闪烁时为异常状态，此时泵的电机转速偏低且不稳定；
正负极接线反接时指示灯不亮；
电压在工作电压（3.2V～6V）范围外时，指示灯不亮。

图2-1 工作状态正常-蓝灯闪烁图2-2 工作状态异常-红灯闪烁

关键参数

型号

额定

电压

（V DC）

负载电流

（A）

额定

功率

流量（L/min）

MAX相对

真空度

（kPa）

(W)

峰值流量

平均流量

V24D360.56

≤0.24

≤1.2W

≥1

≥0.56

≥-36

注：

1.所有规格均使用直流电源(如3.7V锂电池，或交流转直流变换器即常见的开关直流稳压电源)，所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的开关直流稳压电源。

2.工作电压3.2V～6V，表中参数是在电机MAX转速时测得，工作电压变化会影响负载电流大小，但流量、真空度基本不变。

3.该微型泵分为3种版本：简化版、标准版、品质版；订购时，请一定注明具体版本后缀！

4.该系列微型泵启动电流稍大，为保证泵的正常运转，所配直流稳压电源电流应该超过 2A，例如 5V2A以上的开关直流电源(过载能力要强)，否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，推荐我司专门定做的5V2A电源。

5.工作电压要求3.2～6V，泵内集成稳压电路，可将3.2-6V电压自动稳压在5V；该范围内，工作电压变化会影响负载电流大小，但流量、真空度基本不变。

6.如无特别说明，技术参数均是在25℃、标准大气压101kpa的条件下的测定值。对于其它参数规格的产品，可以联系定做。

7.表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值；不建议使用质量流量计进行测量，因为质量流量计采样频率过低、脉动性对不同测量原理的流量计影响不一等原因，可能会导致较大误差(这不是微型泵的问题)。

8.【体积、接管】

1）泵体积(长x宽x高，单位mm)：50×29×36mm

2）抽、排气嘴尺寸(mm)：ø2(内孔)×ø4.2(外径)，接口形状：直插式(抽、排气嘴一样)；

3）建议接管(mm)：ø3×ø6硅胶管；重量：仅约52克；

4）抽排气嘴一样(但有三角形方向指示和IN、OUT标识区分)，盖有红色防尘帽，请使用前取下。

版本说明

性能版本	简化版	标准版	品质版
寿命	★★	★★★	★★★★
噪音	★	★★	★★★
可靠性	★	★★	★★★
参数一致性	★	★★	★★★
转速反馈	无	具备FG信号反馈
调速器	无	可匹配TS-G12型调速器

注：

(1)★越多，代表此项性能越好；以上对比不代表简化版不好，仅供客户直观对比参考，特此说明!

(2)特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：所以噪音分贝数从理论上来说，品质版＜标准版＜简化版(个体差异除外)，详询客服。

虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

(3)温馨提示：简化版无转速反馈功能，也无法匹配现有调速器，如需调速功能请选择功能更多、寿命更好的标准版或品质版。

可靠性寿命说明

型号	寿命值（小时）	简化版	标准版	品质版
V24D	满载寿命	5000	8000	12000
	空载寿命	8000	12000	18000
	电机寿命	10000	15000	20000

产品寿命测试说明：

1、满载寿命测试工况：封堵泵抽气口，排气口直通大气，使泵工作在MAX真空度工况下24小时不停机连续运转；

2、空载寿命测试工况：泵抽气口、排气孔直通大气，使泵工作在常压下24小时不停机连续运转；

3、电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

4、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；

5、实验数据来源为新为诚科技实验室，以及供应商实验室。

不同版本具备保护功能列表

型号	版本	过载保护	过压保护	欠压保护	过热保护	反接保护
V24D全系列	(简化版)	√	√	√	√	√
	(标准版)	√	√	√	√	√
	(品质版)	√	√	√	√	√

工况

1、环境：泵的工作的环境温度为0℃～50℃，相对湿度为≤90%，无结露，泵不宜在室外日晒，应在清洁、通风的环境中工作，一定要做好防水、防尘保护！

2、介质：泵抽气的介质温度为0℃～50℃，泵所抽取的气体必须无腐蚀、不含颗粒、油分，但允许富含水汽。

选型注意

1、负载

1）泵的抽气端可以带大负载，甚至完全堵塞，均属正常工作，但是施加的负载不能超过泵的MAX负压。

2）泵的排气端必须保持通畅，不能有负载，否则请选FNY 或 FKY 或 FCY 或 FQY 系列产品。

2、真空度值越小抽吸能力越强，详见微型真空泵常识。

3、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

产品材质

1、介质接触到的材料：增强尼龙、EPDM橡胶，请根据接触材料进一步判断泵对所抽取气体的耐受性。

2、泵体零件除透光壳为ABS外，其他塑料件为增强尼龙，橡胶件为EPDM橡胶。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

真空度-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

（暂未更新）

信号定义

接线说明为本产品外接供电和信号线缆连接说明，本产品出厂标配连接线缆，线缆定义用颜色进行区分。

1、泵电机引线共3根(简化版无黄线)或4根(标准版或品质版)，接线及使用说明如下表。

序号	引线颜色	信号名称	功能	信号定义	其他说明
1	红	Vm	电源正极	+3.2V～+6V	电压不允许超过6V，否则会烧坏电机
2	黑	GND	电源负极，地		可直接利用5V通断电控制泵启停较简单，不会影响泵的寿命。
3	白	PWM	脉宽调速（PWM）	脉冲宽度调制信号，低电平有效 0V≤低电平≤0.8V 启动 2V≤高电平≤5V 停止载频范围： 15kHz～25kHz	频率选定在15kHz～25kHz范围内的一个值后不再改变，通过改变占空比调速。不能用该端口来控制泵的启停。
4	黄	FG	FG反馈信号	电机转速反馈信号为3.3V 的脉冲信号，电机每转一周输出6个脉冲	简化版不具备转速反馈功能，也无此线

调速接线实例之一：
例如，用信号发生器输出一个方波信号，高电平为5V，必须设置直流偏置电压为2.5V(相当于设置了低电平为0V)，来保证不出现负电压(负电压会烧毁泵的电机！)，频率固定在20KHz，信号发生器正极接W24D泵的白线；负极接黑线(电源负极，公共负极)，初始低电平占空比为80%(不宜过低，万一负载较大，有可能启动不了，而不是不能调速)，可调节占空比改变电机转速，占空比和转速成正比(如果是高电平的占空比，那就是和转速成反比)......

2、如果简化版、标准版、品质版无需调速和转速反馈，可以按如下接线：

电机引线

连接方法

备注

红线

电源正极

白线不可悬空，否则可能导致故障，甚至烧毁电机，这类故障将失去免费质保！

简化版无黄线，标准版、品质版如不需要转速反馈，黄线需要绝缘包扎！

黑线

电源负极

白线

说明：

a.请完全按上表连接！否则可能烧毁，造成保修失效！

b.随着产品功能增加，接线也会增加，此表也将更新。

逻辑接线图

1、简化版如何接线：

1）简化版定速简易接线法：

说明：当不需要使用到调速功能时，可以将白色连接线PWM输入信号和黑色连接线一起接地，微型泵将以额定转速进行工作。

图5-1简化版定速简易接线

2）简化版PWM调速接线法：

说明：当需要使用PWM调速功能时，需要使用支持PWM信号输出的信号源（函数信号发生器、MCU、PLC等控制器），将信号源输出连接白色PWM输入线缆，并将PWM信号源地与直流电源地进行连接。

图5-2简化版PWM调速接线

2、标准版、品质版如何接线：

1）标准版、品质版定速简易接线法：

说明：当不需要使用到调速功能时，可以将白色连接线PWM输入信号和黑色连接线一起接地，黄线绝缘包扎，微型泵将以额定转速进行工作。简化版不具备转速反馈功能，也不带黄色FG信号线。

图5-3标准版、品质版定速简易接线

2）标准版、品质版PWM调速接线法：

说明:当需要使用PWM调速功能时，需要使用支持PWM信号输出的信号源（函数信号发生器、MCU、PLC等控制器），将信号源输出连接白色PWM输入线缆，并将PWM信号源地与直流电源地进行连接。若不需要监控转速反馈信号时，需将FG信号绝缘包扎。简化版不具备转速反馈功能，也不带黄色FG信号线。

图5-4标准版、品质版PWM调速接线

标准版、品质版PWM调速、FG反馈接线法

说明：当需要使用PWM调速功能并得知FG反馈时，需要使用支持PWM信号输出的信号源（函数信号发生器、MCU、PLC等控制器）和示波器或上位机，将信号源输出连接白色PWM输入线缆，并将PWM信号源地与直流电源地进行连接，黄色FG反馈信号线缆连接示波器探头或上位机输入，示波器或上位机接地线连接黑色地线。简化版不具备转速反馈功能，也不带黄色FG信号线。

特别提醒：V24D系列、F24D系列、W24D20的标准版、品质版，实际内部带有一块电路板，已做了上拉电阻等处理，所以可直接接示波器的正极或上位机的正极即可！无需再外接上拉电阻(如下图)！

图5-5标准版、品质版PWM调速、FG反馈接线

注意事项

1.该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.排气端必须保持通畅，否则会损坏微型泵！

4.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

5.配套管路元件及容器必须有足够的强度，确保人身安全！

6.接触者应采取防静电措施！

7.请严格按照该说明书要求操作！

配件说明

该系列微型泵随货配件如下表：

配件	详情
	1.过滤器：1个(赠送) (1)V24D系列应该配：“特小号过滤器”； (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)使用说明：过滤器连接泵的抽气端。
	2.硅胶管：(选配件，需要另外收费) 建议接管(mm)：∮3×∮6硅胶管
	3.开关直流稳压电源：(选配件，需要另外收费) 5V2A直流稳压电源
