高负压双头真空泵 VFY系列

高真空无刷真空泵

1、新为诚公司利用十余年的微型泵积累和经验，通过结构设计、系统优化等推出了新一代的双头泵系列—高负压双头真空泵VFY系列，兼顾中高负压、中小流量等参数；

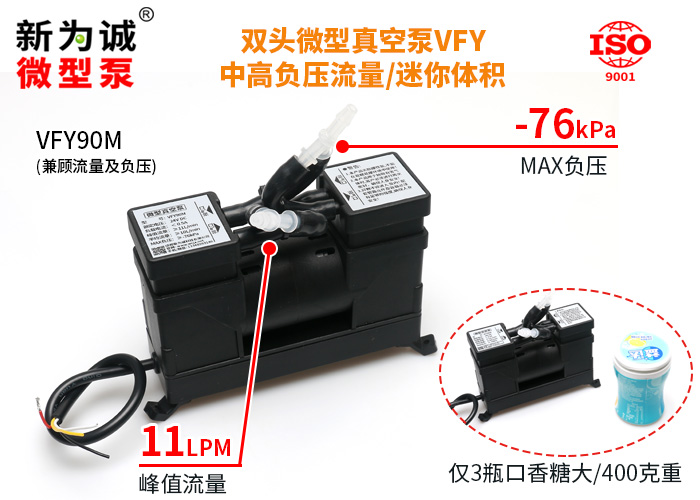

2、高负压微型真空泵VFY，型号多样合理：既有目前新为诚直流微型泵中，负压MAX可达-90kPa的VFY90S(峰值流量9LPM)；又有峰值流量15LPM的VFY90L(MAX负压-79kPa)，还有兼顾两者的VFY90M(峰值11LPM，MAX负压-76kPa)；

3、高负压微型真空泵VFY，对比防水防尘、低噪音的VEY系列，性价比更高，适合需兼顾高参数、高性能、低成本的客户；如对防护性能有要求也可定做，详询新为诚客服。

4、高负压微型真空泵VFY，高性价比还体现在：价格仅约为国外同类产品一半，但电机寿命却比国内同类产品翻了近一倍！且参数、寿命等普遍更高！

5、高负压微型真空泵VFY，采用更耐用、更耐磨的品质无刷电机，抽吸力、抽气口带载能力较强，可在吸气口≤MAX负压下启动；

6、新为诚高负压微型真空泵VFY，可通过PWM调速、频率调速、模拟(电压)调速等三种调速方式，来改变电机转速、调节流量。同一程序下仅允许使用其中一种调速功能，默认PWM调速，如需频率调速/模拟(电压)调速，详询新为诚客服。

无刷电机，低干扰

低干扰、高可靠性：不像有刷电机那样会有杂波污染电源、干扰电子元件，甚至造成控制电路、液晶屏等死机；它基本不会对控制电路有干扰。

新为诚微型泵通用特点

1、允许介质富含水汽，可昼夜不停长期连续运转，噪音低；可任意方向安装；

2、抽气端可带大负载，甚至堵死也属于正常工作；排气端不可带阻尼元件，无油无污染、免维护......

自我保护功能

具有反接保护、电源过压、欠压保护、堵转保护、限流保护、信号端口过压保护等。

关键参数

型号	额定电压（V DC）	负载电流（A）	功率	流量（L/min）		MAX相对真空度（kPa）
型号	额定电压（V DC）	负载电流（A）	(W)	峰值流量	平均流量	MAX相对真空度（kPa）
VFY90S	24	＜0.5	＜12	9	5	-90
VFY90M	24	＜0.5	＜12	11	10	-76
VFY90L	24	＜0.5	＜12	15	11	-79
对比：标准大气压						0

注：

1、所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。

2、该系列微型泵启动电流较大，为保证泵的正常运转，建议所配直流稳压电源“过流保护电流”：VFY90系列应超过10A，例如 24V10A以上；客户配备的开关直流电源(过载能力要强)；否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的JF-24V3A电源。

3、输入电压要求24V±10%，对于其他电压、参数、防护、气嘴朝向等要求，可以联系定做。

4、目前VFY系列仅推出标准版，故默认无需备注“标准版”，其他版本暂时无计划推出。

S—小流量型号，但负压高；L—大流量型号；M-中流量型号；实例：VFY90L-24V；

5、如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。

6、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值(测试前提：VFY系列采用长度约400mm的内5*外9mm硅胶管接在泵的抽气端，其中VFY90L/M，必须采用出厂标配内径约3.9mm的小三通...)，平均流量是用皂膜流量计测得的流量值；通常不建议使用质量流量计进行测量(若一定要用，建议：至低需要每10ms采样1次，也即每秒采样100次，否则可能因采样频率过低等原因，造成较大误差(这不是微型泵的问题))。

7、【体积、接管】

(1)泵体积(长×宽×高，包容尺寸，单位mm)：

VFY90S：约126×40×93(含减震脚)；

VFY90M：约126×70×100(含减震脚、Y型三通并联两组抽排气嘴后，MIN包容体积，为方便安装在较狭窄空间，优先保证宽度较窄)；

VFY90L：约126×85×155(含减震脚、Y型三通并联两组抽排气嘴后，MIN包容体积，为方便安装在较狭窄空间，优先保证宽度较窄)。

(2)抽、排气嘴尺寸：

VFY90S：ø3.2(内孔)×ø6.2(外径)，接口形状：防滑凸起式(抽排气嘴一样)；材质：尼龙。

VFY90M/L泵：ø3.9(内孔)×ø6.8(外径)，接口形状：2段防滑凸起式；材质：PP。

(3)管路使用及建议接管(mm)：

VFY90S：泵有两组进出气口，通过管路“串联”使用，严禁去掉黑色管路，建议接：ø4×ø8硅胶管；

VFY90M/L：泵有两组进出气口，借助标配的Y型小三通，必须“并联”使用，建议接：ø4×ø8硅胶管；

(4)重量：约400克(含减震脚)。

(5)泵体上有抽、排气口标识，使用前请一定取下防尘帽，并注意Y型三通上与进出口标识对应关系，正确连接抽排气管路。

版本说明

配置与性能		VFY系列
配置	电机品质	无刷电机★★★
	隔膜性能	★★★
	轴承性能	★★★
性能	噪音和振动	★★★
	电磁干扰	▲▲▲
	调速功能	√
	转速反馈信号	×
	过热保护	×
	过载保护	√
	电源防反接保护	×
	保修	1年

注：

★越多，代表此项性能越好；▲越少，代表电磁干扰越低。以上对比不代表某种产品不好，供客户根据需要选择适宜的版本，特此说明!

可靠性寿命说明

型号	性能	寿命值（小时）
VFY	满载寿命	持续测试中
	空载寿命	持续测试中
	电机寿命	15000小时

产品寿命测试说明：

1、满载寿命测试工况：封堵泵抽气口，排气口直通大气，使泵工作在MAX负压工况下24小时不停机连续运转；

2、空载寿命测试工况：泵抽气口、排气口直通大气，使泵工作在常压下，24小时不停机连续运转；

3、电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

4、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；

5、关于寿命值，若实际工况优于新为诚测试工况，寿命将会延长。

6、实验数据来源为新为诚科技实验室，以及供应商实验室。

工况

1、该系列产品按可承受的工作环境温度分为低温环境型、常温环境型和高温环境型三种。未特别注明的为常温环境型。低温环境型、高温环境型需定做并特别注明，如VFY90S-24V(高温环境型)。

工作环境的相对湿度≤90%，无结露。泵不宜在室外日晒，应在清洁、通风、无腐蚀的环境中工作。

类别	允许的工作环境温度范围	注意事项
低温环境型	-10℃～50℃	禁止介质中含有冰粒等固体颗粒！
常温环境型	0℃～40℃
高温环境型	0℃～55℃

2、介质：输送介质气体允许富含水汽，但必须无腐蚀、不含颗粒(包括禁止含有冰粒等固体颗粒)、油分。

该系列产品按可承受的介质温度分为常温介质型和高温介质型两种。未特别注明的为常温介质型。高温介质型需定做并特别注明，如VFY90S-24V(高温介质型)。

类别	允许的介质温度	注意事项
常温介质型	0℃～50℃	禁止介质中含有冰粒等固体颗粒！
高温介质型	0℃～100℃	禁止介质中含有冰粒等固体颗粒！

选型注意

1、负载：

(1)泵的抽气端可以带大负载，甚至完全堵塞，均属正常工作。

(2)泵的排气端必须保持通畅，不能有负载，否则请选择 F25N 或 SFNY或F35 或F50或F60 系列产品。

2、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该无刷微型气泵。本身就属于低电磁干扰产品，其低干扰性能还要优于有刷电机定做的低电磁干扰型号。

3、真空度值越小抽吸能力越强，详见微型真空泵常识。

4、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

产品材质

1、介质接触到的材料：增强尼龙、EPDM橡胶，均有一定耐腐蚀性，请根据接触材料自行判断泵对输送介质的耐受性。

2、V90S接口材质：尼龙；V90M/L接口材质：PP。

3、泵体部件的材料为增强尼龙，减震脚的材料为PVC。

噪音

选用高端泵，噪音更小。当有大气流通过泵时噪音较大，抽气接近真空时噪音将减小。把消音器接入管路系统，会产生一定效果。根据管路系统的具体情况，消音效果有差异。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

真空度-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

(1)VFY90S流量-压力曲线图(流量-负压曲线)

(2)VFY90M流量-压力曲线图(流量-负压曲线)

(3)VFY90L流量-压力曲线图(流量-负压曲线)

【特别说明】：

1.以上压力-流量曲线，不同微型泵之间存在一定的个体差异，该曲线为统计数值，仅作为用户确认工作点技术参考，不作为产品验收依据！

2.曲线MAX平均流量会略低于标称值，是由于测试管路元件有阻力，从而导致流量的衰减。

信号线说明

注：黄线：调速信号线，可根据客户需求选择调速方式，标准品默认PWM调速，同一程序下仅允许使用以下一种调速功能。

序号	引线颜色	功能	动作电平	其它说明
1	白	控制电机启动、停止。	悬空或高电平(3～5V)启动，接地或低电平(0～2V)停止。	控制泵启停可以用该信号线，特别是频繁启停。若不使用该线，则必须绝缘包扎。
2	黄	PWM调速（三选一，默认）	方波信号： 5kHz<信号频率<50kHz，（0-0.8V）低电平有效	占空比0%-99%可调标准品默认PWM调速
		电压调速（三选一）	电压调速： 0≤信号电压≤4.8V	电压调速范围0-4.8V，对应转速3100-800rpm，随着电压的升高转速相应降低。当0V<信号电压<0.5V时，电机以MAX转速运行；当 0.5V<信号电压<4.5V时，电压与转速呈线性变化，电压越高转速越低；当4.5V<信号电压<4.8V时，电机以MIN转速运行；当信号电压＞4.8V时，泵停止运行。
		频率调速（三选一）	频率调速控制信号： 0V≤低电平≤0.8V 3V≤高电平≤5V	频率调速范围800Hz～3100Hz对应800RPM～3100RPM；当100Hz＜频率＜800Hz则按MIN转速运行，当频率＞3100Hz则按MAX转速运行，当频率≤100Hz则泵停止运行。
3	黑	电源线，负极。
4	红	电源线，正极，+24V(±10%)。		若泵很长时间不工作，则应断开红色电源线。

如果无需调速，可以按如下接线：

电机引线	连接方法	备注
红线	电源正极。电压严格按接线说明！	“白线”绝缘包扎
黄线	电源负极
黑线	电源负极

警示：

1、禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！

2、连接泵前，必须进行防静电处理，比如带绝缘手套，做好可靠接地等，以免造成电机损坏。

3、焊接电机引线时必须迅速，否则高温会损坏电机。

电机启动电流说明

启动电流示意图

1、该系列泵MAX启动电流为＜10A，持续时间约100ms。

2、电机启动电流为电机处于静止状态，突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数，且同一型号泵也有个体差异。

3、启动电流曲线在抽气口和排气口直通大气的工况下测得，不同泵之间存在个体差异。该曲线为统计数值，仅作为用户确定供电系统时的技术参考，不作验收数据。

4、鉴于该系列泵的启动特性，强烈建议采用开关直流电源，且电源质量必须可靠、抗浪涌能力强、干净(不能有杂波干扰)、一定要有“稳压”功能；在采用一台电源仅给一台泵供电的基本原则下，建议按如下原则选择电源：

a.如客户从新为诚公司选配电源，则可选配JF-24V3A（约72W)及以上的开关直流稳压电源(新为诚公司的电源属专门定做，并都做过zhuanye测试)！

b.如客户自行配备电源，因市场上的电源质量、售价等差别较大，为避免出问题乃至对泵造成损坏，强烈建议多留些余量，应该配备24V16A及以上开关直流稳压电源。

5、在使用中接通电机的同时接通其他的附属电路，如：调速、控制...等，会产生额外的浪涌电流叠加在电机的启动电流上，使启动电流增加很多，则电源的选择余量应该进一步加大！一定要保证配给泵的独立电源，或者电源支路的MAX允许电流，大于泵的MAX瞬间启动电流！否则可能导致泵电机烧毁，将不属于正常免费质保范围，特此提醒！

注意事项

1.VFY90M/L两个泵头只能“并联”使用(保持出厂时产品原状)，不得改接为“串联”使用，否则泵很容易损坏，这类损坏将无法免费质保！

2.该产品不具备防水、防尘、防爆性能，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

3.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

4.排气端必须保持通畅，否则会损坏微型泵！

5.泵的抽气口可满负载运行(完全堵塞抽气口)，但是施加的负载不能超过泵的MAX负压！

6.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

7.配套管路元件及容器必须有足够的强度，确保人身安全！

8.内置精密控制电路，需配套品质开关电源或直流稳压电源使用！

9.禁止热插拔！禁止在带电的情况下连接或断开调速线！切勿将电机正负极接反，否则将烧毁电机，可能失去质保！

10.接触者应采取防静电措施！

11.请严格按照该说明书要求操作！

配件说明

该系列微型泵随货配件如下表：

配件	详情
	1.过滤器：1个(赠送) (1)VFY系列应该配：“小号过滤器GA6.0”； (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)使用说明：过滤器连接泵的抽气端。
	2.硅胶管：(选配件，需要另外收费) 建议接管(mm)：∮4×∮8硅胶管
	3.开关直流稳压电源：(选配件，需要另外收费) 规格：24V3A
	4.F2A-3B7两用调节阀：(选配件，需要另外收费) (1)原理：通过调节旋钮，改变阀开口度，配合不同管路，可以达到调节微型泵负压、正压或者流量的目的； (2)注意：不能同时调负压、正压、流量，是同一时刻只能调三种参数之一。
