型号
额定电压
(V DC)
负载电流
(A)
额定功率
流量(L/Min)
MAX相对
真空度
(kPa)
MAX输出
压力
(W)
峰值流量
平均流量
材质和配置
DC直流有刷电机 活塞环:PTFE 单向阀和密封:FKM 缸体及活塞:铝合金 泵头:增强尼龙
F40P1-CP8DA-MJ4
24
≤1.5
≤36.0
≥10
≥7
≥-75
≥500
F40P1-CP8DA-MJ2
12
≤3.0
F40H1-CP8DA-MJ4
≤1.4
≤33.6
≥12
≥-70
≥400
F40H1-CP8DA-MJ2
≤2.5
≤30.0
直流无刷电机 活塞环:PTFE 单向阀和密封:FKM 缸体及活塞:铝合金 泵头:增强尼龙

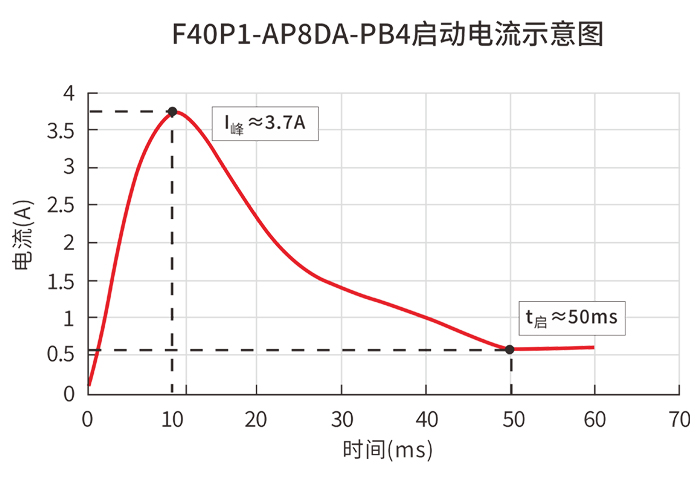

F40H1-AP8DA-PB4
≤1.0
≤24.0
≥6
≥-65
≥300
F40H1-AP8DA-PB2
≤2.0
对比:标准大气压
0
★特别说明:本表格参数为正式上市前工程样机预览参数,仅供参考,正式参数可能调整。

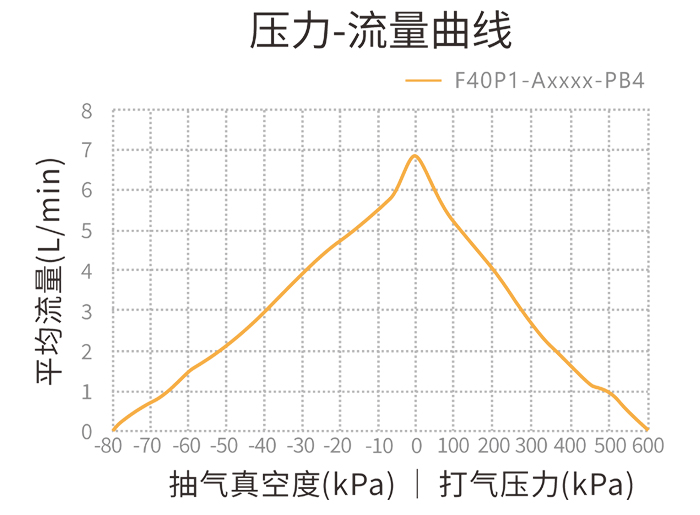

泵头选项
选项特性
常规泵头朝向
常规泵头朝向为标准泵头朝向,该标准下产品的尺寸处于MIN状态。
其他泵头朝向
其它泵头朝向为特殊安装朝向,适应不同客户群体需求,可根据客户具体需求进行适配,具体朝向参考“安装说明”。
接头选项
P8快插接头
(出厂默认)
PC8快插接头,适用于1MPa内工作压力场合。适用于外径8mm的PU及其他硬质塑胶气管。
P6快插接头
PC6快插接头,适用于1MPa内工作压力场合。适用于外径6mm的PU及其他硬质塑胶气管。
H8宝塔接头
适用于200kPa内工作压力场合,建议接:∮7×∮13硅胶软管等软质气管,需注意压力限制和使用安全。
H4宝塔接头
适用于200kPa内工作压力场合,建议接:∮4×∮8硅胶管等软质气管,需注意压力限制和使用安全;因内径较细可能影响流量,故不推荐用于大流量的F40H型号。
I8内螺纹接头
英制Rp1/8圆锥内螺纹接头,建议接:R11/8圆锥内螺纹接头。
N8内螺纹接头(今后推出)
美制NPSC1/8圆柱内螺纹,建议接:NPT1/8圆锥内螺纹接头。
性能
简化版
标准版
寿命
★★
★★★
噪音
★
可靠性
参数一致性
抗电磁干扰
调速、控制功能
电压调速
PWM、FG反馈、频繁启停
保护功能
无(客自配H桥模块可实现PWM调速、频繁启停、堵转、过流,详询客服)
堵转、过流、反接
工作环境温度
0℃ ~ 50 ℃
寿命值(小时)
F40
满载寿命
2000
3500*
空载寿命
3000
6000*
电机寿命
5000
10000
序号
引线
颜色
信号
名称
功能
定义
其他说明
1
红
Vm
电源正极
DC 12V
DC 24V
12V/24V电机,电压不可
超过电压范围,否则会烧坏电机
2
黑
GND
电源负极,地
Ground
动作电平
其它说明
12V泵(DC 8~14V);
24V泵(DC 8~26V);
对应12V/24V电机,电压不可超过MAX电压范围,否则会烧坏电机,可能影响质保!
3
蓝
PWM
脉宽调速
(PWM)
输入电平信号:
0V≤启动≤0.5V
2V≤停止≤5V
通过调节PWM的占空比来改变电机转速、调节流量。PWM输入信号频率范围:10kHz~30kHz,建议幅值5V,直流偏值电压2.5V。
4
黄
FG
FG反馈信号
脉冲输出5V方波信号,FG反馈信号的MAX额定电流2mA
BL直流无刷电机:
输出6脉冲/转
5
白
BRAKE
控制电机启动、停止
2.0V≤启动≤5.0V
0V≤停止≤0.5V
控制泵启停可以用该信号线。 此线可用于频繁启停。
悬空默认运转。
电机引线
连接方法
备注
红线
若无需调速和转速反馈,请将黄、白线都绝缘包扎;泵将以额定MAX转速运转。
黑线
电源负极
蓝线
配件
详情
(1)F40-P8(默认出厂PC8快换):
应配:“GA7.8(中号)过滤器”;同时赠送转接用:外径8mm尼龙管、6*10mm硅胶管各10CM;
(2)F40-H8应配:“GA9.5(大号)过滤器”;
(3)F40-H4应配:“GA6.0(小号)过滤器”;
(4)其他非P8/H8/H4的接头,因情况各异不好统一,默认不送过滤器;
(5)用途:过滤气体中的粉尘杂质,确保泵内部的精密气密性元件正常工作,有效延长泵的寿命。
(6)允许工作介质温度:0°C~80°C;
(7)使用说明:过滤器连接泵的抽气端。

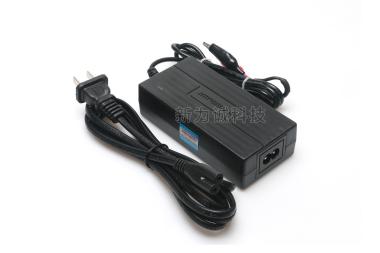

2.开关直流稳压电源:(选配件,需要另外收费)
规格:12V5A(12V泵)
规格:24V3A(24V泵)

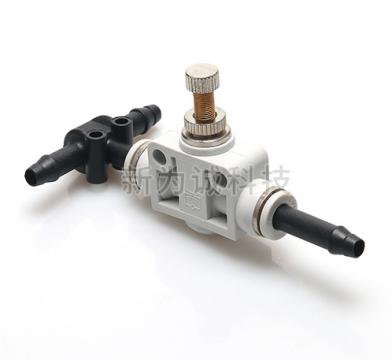

3.两用微型针型阀F2A系列:硅胶管:(选配件,需要另外收费)
(1)原理:手动多用途微型阀,通过控制内部针型阀阀芯开口程度或漏气多少,实时调节微型气泵的流量或正负压,无需供电.....
(2)国内很难找到的微型负压阀、负压正压两用调节阀;
(3)以品质厂家SMC阀芯为核心部件,搭配精密机加工直通接头或三通接头,既可做微型流量阀调节流量,又可做微型调压阀,调节负压或正压;
