微型自吸水泵 CSP-X系列

产品外观

微型压力水泵CSP38100X彩图1

微型自吸水泵CSP38100X彩图2

小型自吸水泵CSP38120X彩图1

微型隔膜水泵CSP38120X彩图2

产品特点

新为诚微型压力自吸水泵CSP-X，系热销产品CSP系列的压力、功能升级版，具备常见场景的典型流量及压力，如：开口流量(10-12升/分钟)及压力3.8公斤(一般自来水官网的流量大约10LPM，压力都在2-3公斤)；

微型压力自吸水泵CSP-X，对比CSP系列，主要提升：

(1)压力更高，从1-2.4bar升级为3.8bar；

(2)密封更好，吸程更高，从2米升级为2.8-3.3米！

(3)从单一的过压保护，提升为过压+泄压双保护，堵死排水口停机时，压力波动更平稳，冲击更小！进一步提升了可靠性！

(4)强烈推荐CSP38100X(新品)，超高性价比！

泵体(材料：增强尼龙)与电机分离,工作介质不与电机接触，避免出现类似离心泵等其它泵使用久后，因液体进入电机而损坏的情况；

更高的加工精度，更小的误差，保证了新为诚微型水泵CSP-X系列，做工更加精致、压力更加稳定；

新为诚微型水泵CSP-X，四腔隔膜泵，运转平稳、还可以空转，但空转时间不能超过30分钟。

自带3重自动保护

自带3重自动保护(关断压力保护+泄压保护+过热保护)，MAX限度确保泵不被轻易损坏。

(1)自动关断压力保护：新一代压力开关升级版——微动开关，泵出水口压力达到上限3.8公斤时自动停机保护；压力低于约2.8公斤(±0.3公斤)时自动重启；开关机上下限间隔更远，有效减少频繁起停对泵的冲击，控制开泵、关泵范围更广.....

(2)自动泄压保护：与微型高压水泵PSP7050X的泄压开关不同，CSP-X系列水泵无需短接微动压力保护开关；即可在泵出水口压力波动较大(如>4.1公斤)时，自动将压力卸掉，避免压力开关频繁动作；万一压力保护开关出现故障，也不会憋爆水管，进一步减少对泵的冲击!

(3)相比仅有压力保护开关型微型水泵，更适合较频繁起停场合(如展会演示、移动餐车等利用水龙头开关控制泵启停场合)，进一步提高了泵的安全性、可靠性......

(4)过热保护：超过设定温度自动保护停机；电机冷却后自动启动，水泵更加智能化；

丰富的软硬管接头

泵体自带常用的4分外丝(G1/2外螺纹)，不论是接螺纹管道还是软管，都很方便；

额外免费赠送：50目金属滤网接头1个(两端接口分别为4分(G1/2")内丝+外丝)、免工具拆装软管接头2个(一端宝塔接头外径13mm，可接内径≤10mm软管，另一端4分内螺纹(G1/2")；不论是实际使用中，接螺纹硬管还是宝塔软管，总有一款接头适合您！

双减震脚设计

(1)CSP38120X—“H”型加强版减震橡胶垫：注重减震降噪，厚度高达16mm(比其他产品厚了1倍)，安装牢固程度、美观等方面都有了进一步提高！

(2)CSP38100X—“金属铁脚+减震脚垫”：铁脚+防水喷塑，结构强度更高，更适合移动、颠簸较大场合；

场合和用途

性价比较高，常用于移动、便携场合，如：农业航空喷雾、喷洒；工业高压补水、自吸水循环；水处理自吸采样、喷雾降温；也可广泛用于水转移、地毯、地面、工业设备等冲洗用途；

关键参数

型号	额定电压	负载电流	功率	开口流量	吸程	MAX输出压力	体积 (MAX外形)	重量
型号	(V DC)	(A)	(W)	(L/min)	(M)	(Bar/MPa)	(mm)	(Kg)
CSP38100X	24	≤4.5	≤108	10	约3.3	3.8/0.38	207×125×108 (不含接头)	约2.0
CSP38120X	12	≤9.0	≤108	12	约2.8	3.8/0.38	214×127×110 (不含接头)	约2.0
CSP38120X	24	≤5.0	≤120	12	约2.8	3.8/0.38	214×127×110 (不含接头)	约2.0

【参数说明】

1.开口流量：也叫“敞口流量”。

一般指水泵、液泵，特别是微型水泵、微型液泵在出水口没有压力(即没有受到阀门、喷嘴、变细的管子等等一类负载的阻力情况下，不需要泵输出相应的压力来克服这种阻力)时，也即“敞口”、“开口”时，泵能提供的MAX流量。

一旦存在如上的负载，泵的流量就会衰减，达不到MAX流量。但相应的，泵的输出压力也会增加，从而满足喷雾、增压、洗车、水循环、水转移、提升、冲洗等用途，广泛应用于实验室、环保、医疗等领域。一般的水泵都有一个流量-压力曲线(也叫Q-P曲线或Q-H曲线)。二者呈类似反比例的关系。

2.吸程：自吸的高度就叫“吸程”，也叫“MAX自吸高度”，单位一般是“米”。

即泵在不加引水的情况下，能自动将水吸上来的MAX高度(泵抽水口距离待抽液面的垂直距离)。新为诚的微型水泵绝大部分都是自吸水泵，所标吸程均指这种情况。有些离心式的水泵就没有自吸能力，第一次使用必须加引水才行。有的隔膜水泵虽然也有自吸能力，但标的“吸程”往往与“进水管里全部是空气”下能抽起水的垂直高度有差距，这点请注意。

3.MAX输出压力：也叫“MAX关断压力”。

泵运行过程中，排水端受到阻力或接了大负载，就会表现出输出压力，来克服这种阻力，当这个压力到了一定程度，为避免压力过大造成泵内部元件损坏，随机的压力保护开关就会启动，让泵停机(带有过压保护型号)或自动泄压(带有泄压保护型号)。此时的压力就叫泵的“MAX输出压力”。例如CSP38120X的MAX关断压力可达3.8公斤，就是泵排水口接近堵死时才能达到的压力，而排水口什么负载都没接时，是达不到这么高的压力的。

电源配备说明

新为诚直流水泵必须使用直流电源，所需开关直流稳压电源为选配件，客户需自行配备，也可从我公司购买定做好的电源。

开关直流稳压电源配备原则：

输入电压允许范围：12V泵±10%、24V泵±5%；
标称电流比泵的MAX电流大2-3倍以上，以免出现功率不足，引起的水泵吸程、流量、压力等参数达不到标称的情况；
实例：CSP38120X-24V，就应该配到24V10A(5*2=10A)以上；否则易出现：泵动下就不动了(这时，电源指示灯变暗或熄灭)等故障现象。

选型、使用注意

1.该型号泵不能长期连续工作，视负载轻重，尽量连续工作时间不要超过约 30-60 分钟。负载越大，连续工作的时间应该越短！或者可以采取两台泵通过控制器，每隔一段时间就进行切换，让泵始终处于间断工作状态，从而在保持系统高压力的情况下，尽可能的延长泵寿命。

2.选型：如果该型号产品不能满足您的要求，请选择新为诚其他微型水泵产品，如：

1）微型水气两用水泵：W25N系列等；

2）微型高压水泵：PSP等；

3）小型自吸水泵：BSP-S系列等；

4）微型大流量潜水泵：QC系列等。

流量压力曲线图

一般的隔膜式微型水泵，它的流量和输出压力并不是流量越大、压力越大的，而是呈现一种类似反比例的关系，即流量越小时，压力反而越大；压力越小，流量越大；微型水泵领域，是通过流量和扬程(即压力)之间的一个曲线关系图，来获取某一压力下，微型水泵的对应流量，或者反过来，已知流量，看对应压力，作为系统设计参考的。这个图就叫“流量压力曲线图(Q-P曲线图)”或者“流量扬程曲线图(Q-H曲线图)”一般微型高压水泵或自吸水泵等压力较高的，用前者；而微型水气两用泵、微型潜水泵等压力较低产品用后者。

本型号流量-压力曲线图说明：

对CSP-X来说，“流量”和“压力”两个参数呈类似反比例的关系，请参见下图：

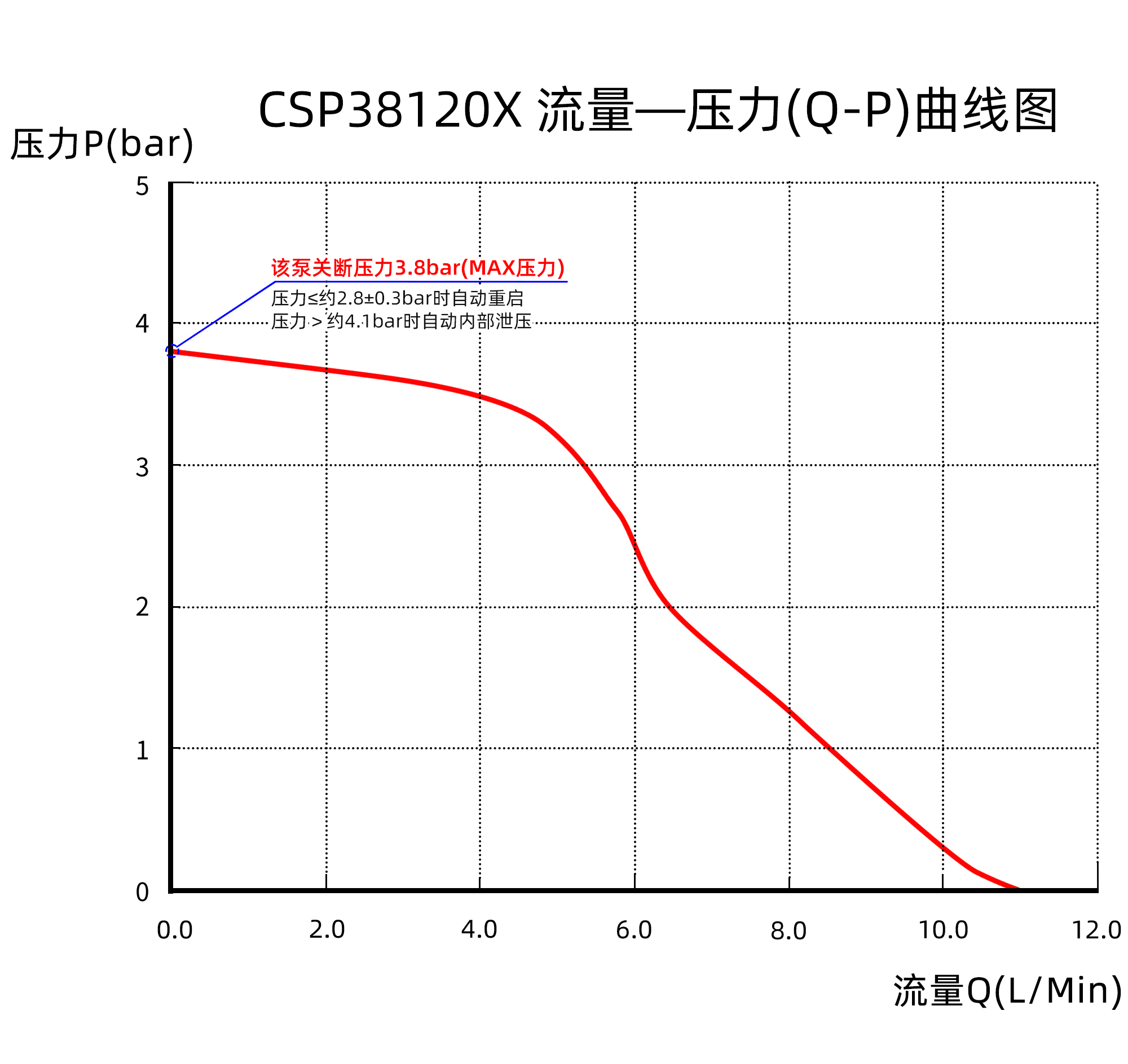

(1)CSP38120X流量－压力(Q-P)曲线图:

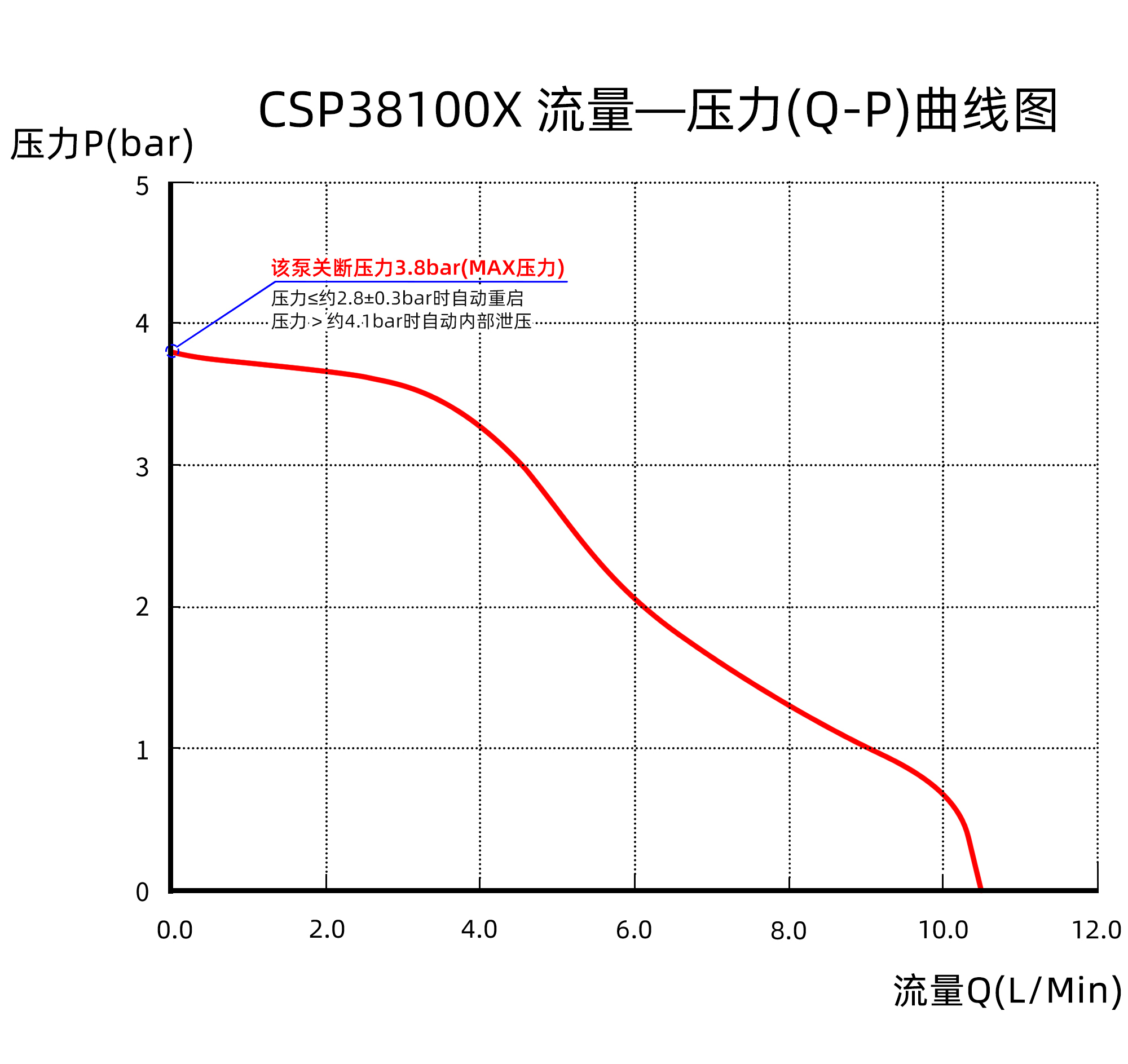

（2）CSP38100X流量－压力(Q-P)曲线图：

当出水口压力达到微动开关关断阀值3.8公斤（比如在出水口安有阀门，且阀门完全关闭，泵出水口被堵死）时，流量MIN为0。此时，为避免压力过大，对新为诚泵内部造成损坏，随泵的微动保护开关会起作用，使泵停机(此为正常现象)。当压力小于约2.8公斤时，泵又会自动重新启动；

一旦微动开关因为某种原因或故障导致没有在3.8公斤及时关断时，内部泄压阀会自动启动，将超过4.1公斤的压力自动卸掉，避免损坏泵或者管路。

当新为诚水泵没带负载，或负载很小(如仅仅用做水循环，且管路很短，出水口没压力、未输出吸程、扬程等时)，流量才能达到MAX(约10/12LPM)。

【特别注意】

1、由于测试管路元件有阻力，从而导致流量的衰减，曲线MAX平均流量可能会略低于标称值；

2、本曲线数值仅供参考，不作产品验收依据。

随货配件

水该系列微型水泵随货赠送配件如下表：

配件	详情
	1.金属滤网过滤器(用在泵进水口，有方向性) 注意：过滤器上箭头指向泵进水口，过滤器安装在泵抽水口。【左接头】：G1/2外螺纹(外接客户G1/2内螺纹管道或接下图免工具拆装接头等) 【右接头】：G1/2内螺纹(接泵进水口G1/2外螺纹，作为泵的进水口) 数量：1个
	2.免工具拆装螺纹转宝塔接头：【右接头】：黑色带扳手接头 G1/2内螺纹(接泵进出水口G1/2外螺纹) 【左接头】：白色半透明宝塔接头外径：13mm，内径：10.5mm；对外建议接内径12×外径18mm增强型水管(水管要有弹性) 数量：2个
	3.金属卡箍： (1)说明：泵的出水口，用宝塔软管接头连接软管时，固定软管，防止脱落用： (2)规格：16-25mm(可用螺丝刀调整范围)； (3)如客户不用上侧宝塔接头，该卡箍无用，将不再赠送! 数量：1个
	4.品质聚四氟生料带： (1)品质生料带，产品质量好； (2)适用各种丝口密封，具有密封和耐高压性，常用于绝缘包扎、密封包扎。 (3)具有优良的耐腐蚀、抗老化性能，在-200℃~250℃下可长期使用。数量：1卷

使用范围：

广泛应用于农业（草坪、花园、植物喷雾、灌溉等）设备、通用工业设备、医药设备、化工设备；船舶、旅游车辆、专用车辆等移动式交通工具；清洗设备、及水处理设备等.....

应用实例：

1.解决车辆、船舶、游艇、船艇等在使用中的饮食、洗漱、沐浴、厕所、冲洗的用水。例如：

1)高、中、低档客车卫生间的供水系统；

2)各种房车、野外宿营车、家庭休闲车的供水系统；

3)其他专用车辆，例如，采血车、救护车、电视转播车、勘察车、工程车等随车人员用水系统；

4)各种船舶、游艇供水系统。

2.家庭供水或水处理等。例如，节水型卫生间、水管增压系统等。

3.可为需要高压力的设备如汽车清洗，及其他需液体循环、转移、增压、喷射、提升、加速流动乃至计量的设备和系统配套。

注意事项

1.泵的工作环境：

环境温度：0～40℃，该微型水泵不是潜水泵，不能放入水中。泵不宜工作在湿度太大的环境中；

2.泵的工作介质：

无油、无强腐蚀、非强酸强碱、无固体颗粒的液体；

3.允许介质温度：

0～60℃；

4.本产品为直流供电，严禁直接接220V交流电。

5.泵不宜在有压力的情况下长期连续工作:

详细：MAX连续工作时间不能超过约30-60分钟，负载越大，连续工作时间应该越短。在接有喷枪、喷嘴、很密的过滤网一类大负载时，连续使用时间不宜超过15-20分钟/次(每次重载下连续运转后，建议休息5-10分钟)！

6.开、关泵注意：(前提：泵排水管路里接有阀门、喷枪一类大负载时)

开泵：给泵加电启动前，一定要预先打开加在新为诚泵排口的阀门、喷枪等(即让排水管路处于畅通状态)，再给泵加电。若排水管路处于堵死状态，泵一启动会被堵死，压力瞬间达到MAX值，就会触发压力开关，使泵停机，经常这样容易损坏泵，出现不动、不自吸、压力变小等故障！

关泵：应该先切断泵的电源，使之停机，再关闭阀门、喷枪一类负载，原因类似“开泵”。

开、关阀门、喷枪等的动作应该和缓，不宜过快，否则易损坏压力开关！

7.接有细喷枪(口径≤1～2mm，常用于洗车机、高压喷雾等应用时)注意：

除了遵循“开、关泵注意”外，在断电停泵后，应该多开关阀门或喷枪几次，释放掉压力。避免因泵的排水口长期承受高压，造成内部部件密封性被破坏，导致漏水、不自吸、压力小等故障！

8.泵空转不能超过30分钟；异物不得落入进出口内；

9.禁止擅自拆卸！否则不予保修！

10.【警告】：

该产品不是防爆泵，不能用于易燃易爆环境（如密闭不通风、充满了易燃易爆气体、液体等的氛围）！泵工作时，特别在增压时，必须确保管道、储水罐等所有元件有足够强度，确保人身安全！

11.请严格按照该说明书要求操作！
