微型自吸水泵 HSP-TW系列

产品外观

11公斤关断压力

十多年来，新为诚致力于微型泵领域研发、生产，新为诚新推出无刷微型高压水泵HSP11068TW，其关断压力高达1.1MPa(≈11kgf/cm²，即每平方厘米11公斤力，国内简称11公斤)；新为诚多年来，不断改进创新，又陆续推出了多种细分改进型号，深受广大新老客户欢迎，更多微型泵详情，请咨询客服。

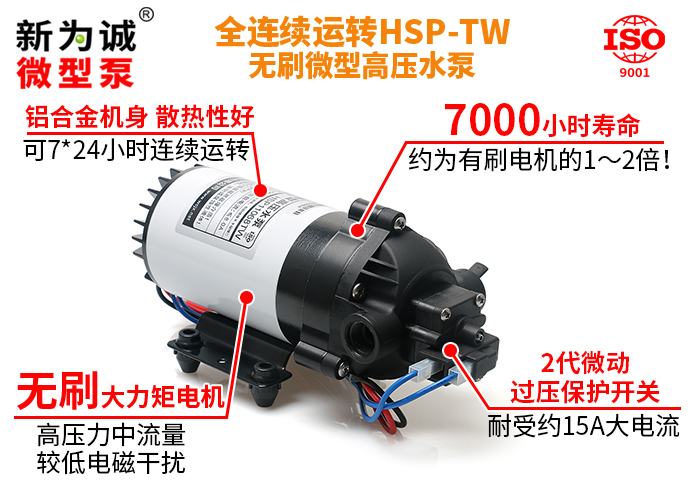

无刷大力矩电机

新为诚无刷微型高压水泵HSP11068TW(简称HSP-TW)，系新一代无刷高压微型水泵，采用品质“无刷”大力矩电机，克服了高压微型水泵往往只能采用“有刷”大力矩电机、间断使用等瓶颈，可长期连续运转，高压力中流量，较低的电磁干扰，更高的等效防水等级IPx5！

无刷微型高压水泵HSP-TW，为广受欢迎的“半连续运转”微型高压水泵HSP-TL的“无刷”升级版本，在继承了更精密模具、更耐磨材料等优点上，从原大负载下连续运转约4-5小时(也即“半连续运转”)，再次提升为客户强烈要求的7*24小时连续运转(也即“长期连续运转”)！寿命试验持续进行中，目前一切正常......

无刷微型高压水泵HSP-TW，铝合金机身、扇状金属散热片，散热性能更好；寿命约7K小时(约为同等力矩的有刷电机的1～2倍，质保升级为2年！)；且搭配第2代压力开关(微动保护)，允许更大电流通过(约15A)，使用寿命大大提升！

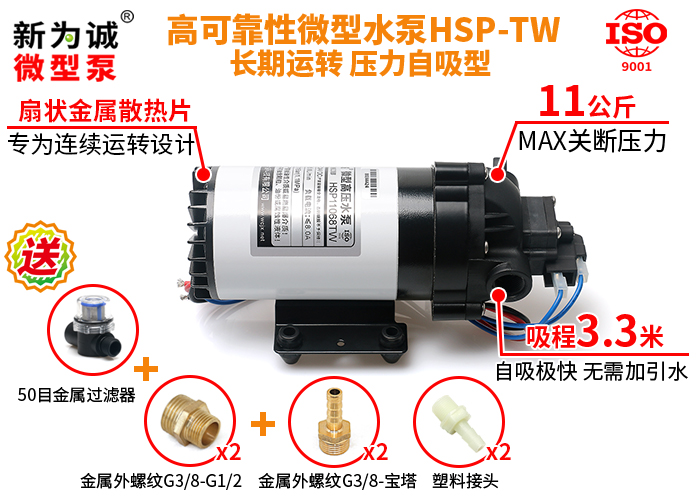

可靠自吸

HSP11068TW属于无刷微型电动隔膜水泵，具备良好密封，压力MAX可达11公斤，开口流量6.8升/分，可靠自吸(无需加引水)，吸程可达3.3米；自吸极快(2-3秒)。

泵体(材料：增强尼龙)与电机分离,工作介质不与电机接触，避免出现类似离心泵等其它泵使用久后，因液体进入电机而损坏的情况；采用更优质的无刷电机及电机结构和密封，将防水等级提升到相当于IPx5！

综合了自吸泵与化工泵的优点，采用耐腐蚀的多种材料合成，耐弱酸碱、弱腐蚀；

更高的加工精度，更小的误差，保证了新为诚微型水泵HSP-TW系列，做工更加精致、压力更加稳定；

运转平稳、还可以空转，但空转时间不宜超过30分钟。

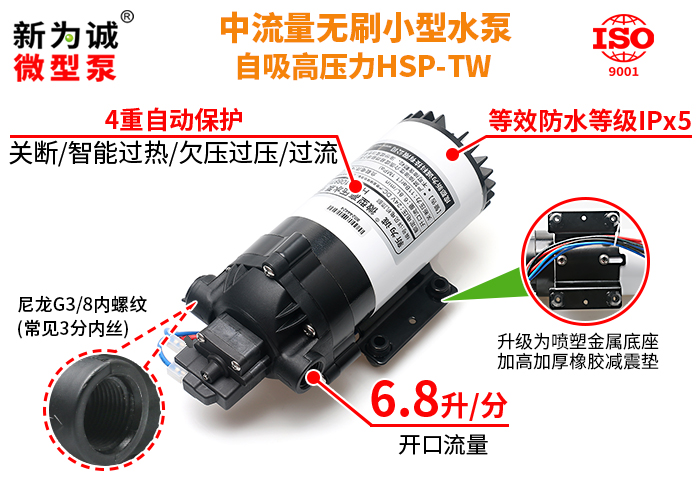

自带4重自动保护

无刷微型高压水泵HSP-TW，高可靠性也体现在自带4重自动保护(关断、智能过热、欠压/过压、过流)上：

自动关断压力保护开关：泵出水口压力达到上限约11bar时，自动停机保护；压力低于11bar时自动重启；
“智能”过热保护：与以前有刷电机过热保护不同，2层阶梯式保护更智能：水泵电机内温度超过约100℃，自动降低功率运行，电机冷却到约75℃后恢复全功率；若因为特殊原因持续上升，水泵会自动停机，温度降低后自动恢复.......
欠压/过压保护：在允许电压范围之外，水泵停机不工作；
过流保护：可在水泵电流异常(超过约11A)时，自动停机保护(但误上交流电同样会烧毁！)...

丰富的软硬管接头

无刷微型高压水泵HSP-TW，泵体自带尼龙G3/8内螺纹(3分内丝)，共免费赠送4个金属接头：2个外螺纹转接头(3分转4分)、2个3分转宝塔(可接内径7mm软管)，既可螺纹连接3分外螺纹管道，或常见4分内螺纹管道，又可连接软管，丰富的赠送配件，总有一款适合您！

金属安装底座

新为诚无刷微型高压水泵HSP-TW，采用带有橡胶材质锥管脚的金属底座，几字型结构、额外耐震紧固孔(方便客户用塑料扎带或金属卡扣，进一步锁紧泵体到金属底座)等细节设计；让水泵即使在颠簸、震动较强的移动场合，金属底座也不易脱落；抗震、抗冲击能力进一步增强！

场合和用途

性价比较高，常用于移动、便携场合，如：农业航空喷雾、喷洒；工业高压补水、自吸水循环；水处理自吸采样、喷雾降温；也可广泛用于水转移、地毯、地面、工业设备等冲洗用途；

关键参数

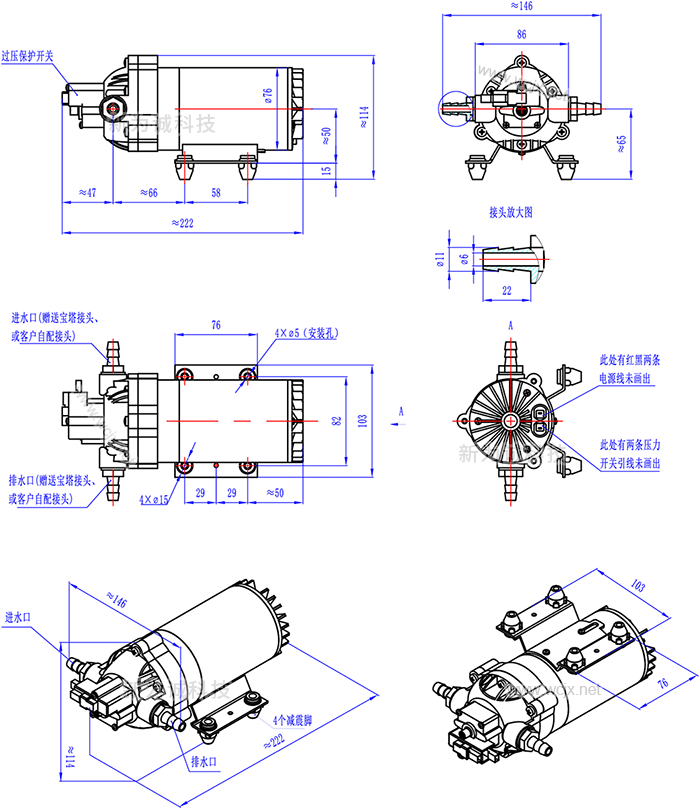

型号	额定电压	负载电流	功率	开口流量	吸程	MAX输出压力	体积 (MAX外形)	重量
型号	(V DC)	(A)	(W)	(L/min)	(M)	(Bar/MPa)	(mm)	(Kg)
HSP11068TW	24	≤8	≤192	6.8	约3.3	11/1.1	222×103×114	2.0

【参数说明】

1.开口流量：也叫“敞口流量”。

一般指水泵、液泵，特别是微型水泵、微型液泵在出水口没有压力(即没有受到阀门、喷嘴、变细的管子等等一类负载的阻力情况下，不需要泵输出相应的压力来克服这种阻力)时，也即“敞口”、“开口”时，泵能提供的MAX流量。

一旦存在如上的负载，泵的流量就会衰减，达不到MAX流量。但相应的，泵的输出压力也会增加，从而满足喷雾、增压、洗车、水循环、水转移、提升、冲洗等用途，广泛应用于实验室、环保、医疗等领域。一般的水泵都有一个流量-压力曲线(也叫Q-P曲线或Q-H曲线)。二者呈类似反比例的关系。

2.吸程：自吸的高度就叫“吸程”，也叫“MAX自吸高度”，单位一般是“米”。

即泵在不加引水的情况下，能自动将水吸上来的MAX高度(泵抽水口距离待抽液面的垂直距离)。新为诚的微型水泵绝大部分都是自吸水泵，所标吸程均指这种情况。有些离心式的水泵就没有自吸能力，第一次使用必须加引水才行。有的隔膜水泵虽然也有自吸能力，但标的“吸程”往往与“进水管里全部是空气”下能抽起水的垂直高度有差距，这点请注意。

3.MAX输出压力：也叫“MAX关断压力”。

泵运行过程中，排水端受到阻力或接了大负载，就会表现出输出压力，来克服这种阻力，当这个压力到了一定程度，为避免压力过大造成泵内部元件损坏，随机的压力保护开关就会启动，让泵停机(带有过压保护型号)或自动泄压(带有泄压保护型号)。此时的压力就叫泵的“MAX输出压力”。例HSP11068TW的MAX关断压力可达11公斤，就是泵排水口接近堵死时才能达到的压力，而排水口什么负载都没接时，是达不到这么高的压力的。

电源配备说明

新为诚直流水泵必须使用直流电源，所需开关直流稳压电源为选配件，客户需自行配备，也可从我公司购买定做好的电源。

开关直流稳压电源配备原则：

输入电压允许范围：24V泵±5%；
标称电流比泵的MAX电流大2倍以上，以免出现功率不足，引起的水泵吸程、流量、压力等参数达不到标称的情况；
实例：HSP11068TW-24V，就应该配到24V16A(8*2=16A)以上；否则易出现：泵动下就不动了(这时，电源指示灯变暗或熄灭)等故障现象。

使用注意

水泵可在有压力的情况下长期连续工作(前提：未触发电机自带过热保护下)！如因长期连续工作且负载过大等，导致水泵电机内温度超过100℃，水泵会自动降低功率运行(此时有可能出现流量、压力等参数不够时，建议提前加强散热、及时降低负载或停机散热......

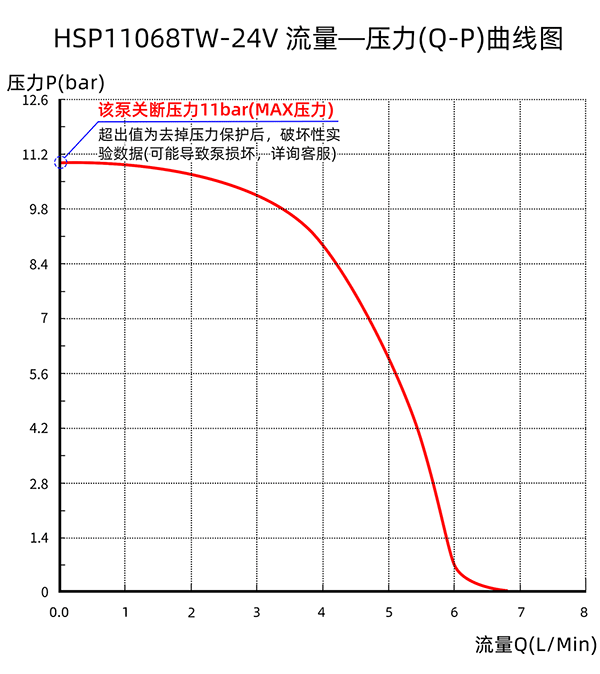

流量压力曲线图

一般的隔膜式微型水泵，它的流量和输出压力并不是流量越大、压力越大的，而是呈现一种类似反比例的关系，即流量越小时，压力反而越大；压力越小，流量越大；微型水泵领域，是通过流量和扬程(即压力)之间的一个曲线关系图，来获取某一压力下，微型水泵的对应流量，或者反过来，已知流量，看对应压力，作为系统设计参考的。这个图就叫“流量压力曲线图(Q-P曲线图)”或者“流量扬程曲线图(Q-H曲线图)”一般微型高压水泵或自吸水泵等压力较高的，用前者；而微型水气两用泵、微型潜水泵等压力较低产品用后者。

本型号流量-压力曲线图说明：

对HSP11068TW来说，“流量”和“压力”两个参数呈类似反比例的关系，请参见下图。

对HSP11068TW来说，因为“流量”和“压力”两个参数呈类似反比例的关系。当出水口压力达到压力开关关断阀值11公斤（比如在出水口安有阀门，且阀门完全关闭，泵出水口被堵死）时，流量MIN为0。此时，为避免压力过大，对新为诚泵内部造成损坏，随泵的微动保护开关会起作用，使泵停机(此为正常现象)。当压力小于泵的MAX压力(关断压力)时，泵又会自动重新启动；

当新为诚水泵没带负载，或负载很小(如仅仅用做水循环，且管路很短，出水口没压力、未输出扬程时)，流量才能达到MAX(约6.8L/Min)。

【特别注意】

以上曲线仅供参考，不作为产品是否合格的验收标准，特此说明！

随货配件

水该系列微型水泵随货赠送配件如下表：

配件	详情
	1.金属滤网过滤器(用在泵进水口，有方向性) 该过滤器无法与HSP-TAC、HSP-T、HSP-XT/TW 等微型高压水泵泵体G3/8内螺纹“直连”，必须通过转接头：G1/2-G3/8外螺纹(新为诚有赠送，如右图)转换后才能连到泵上。注意：过滤器上有箭头从G1/2外螺纹指向内螺纹，与水流方向一致。【左接头】：G1/2外螺纹(外接客户G1/2内螺纹管道) 【右接头】：G1/2内螺纹(如右图，接赠送4-3分外丝黄铜转换头中的一个，作为泵的进水口) 数量：1个

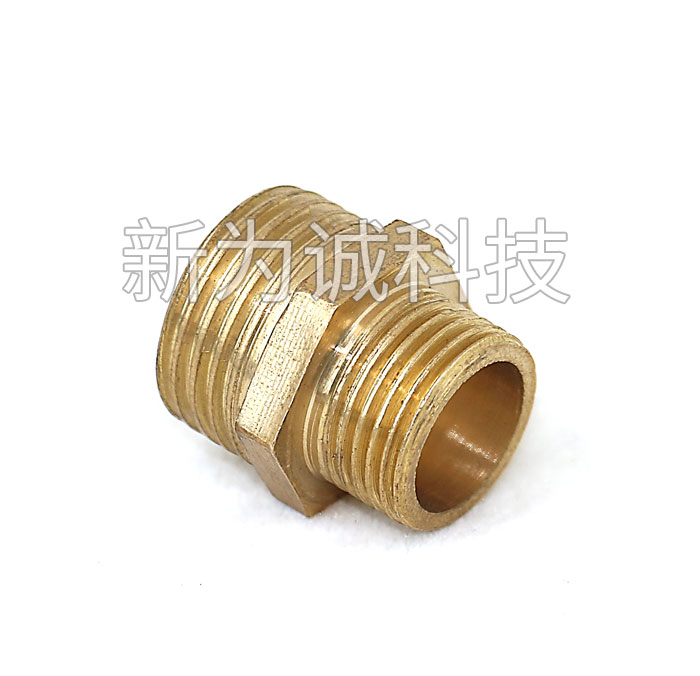

	2.金属外丝接头(4-3分)：材质：黄铜，用于转接及保护泵内尼龙材质螺纹，避免反复拆卸损坏！左接头】：G1/2外螺纹(4分外丝)端，一般与赠送金属网过滤器G1/2内螺纹连接；【右接头】：G3/8外螺纹(3分外丝)端，一般与HSP系列泵体G3/8内螺纹连接；要接螺纹管道时，1个用来转接进水口的赠送过滤器；另外1个用在出水口，可将泵出水口变成4分外丝，对外连接4分管。数量：2个
	3.黄铜加厚宝塔软管接头：材质：黄铜，用于外接客户的软管。【左接头】：G3/8外螺纹(3分外丝)端，一般与HSP系列泵体G3/8内螺纹连接；【右接头】：形式：宝塔形(也称为阶梯形) 内径：5.3mm，外径：8.2mm，通径：11.6mm 接管：建议接7×13mm的软管(客自配) 特别注意： (1)该黄铜软管接头，常常用于压力不高，需要软连接的场合；但若需用于高压场合，建议采用螺纹硬管连接！ (2)使用该宝塔接头，与HSP泵头3分内丝连接时，必须要缠绕新为诚赠送的生料带(不宜过多也不宜过少)，螺紧后，不建议反复拆卸，否则可能导致漏气漏水！数量：2个
	4.塑料宝塔软管接头：材质：塑料，用于外接客户的软管。【左接头】：G3/8外螺纹(3分外丝)端，一般与HSP系列泵体G3/8内螺纹连接；【右接头】：形式：宝塔形(也称为阶梯形) 内径：6.2mm，外径：10.5xmm，通径：9.2mm 接管：建议接7×13mm的软管(客自配) 特别注意： (1)该塑料软管接头，常常用于压力不高，需要软连接的场合；但若需用于高压场合，建议采用螺纹硬管连接！ (2)使用该宝塔接头，与HSP泵头3分内丝连接时，必须要缠绕新为诚赠送的生料带(不宜过多也不宜过少)，螺紧后，不建议反复拆卸，否则可能导致漏气漏水！数量：2个
	5.金属卡箍： (1)说明：泵的进出水口，用金属宝塔软管接头连接软管时，固定软管，防止脱落用： (2)规格：10-16mm(可用螺丝刀调整范围)； (3)如客户不要宝塔接头，该卡箍无用，将不再赠送! 数量：2个
	6.品质聚四氟生料带： 1)国内生料带知名产品，质量好； (2)适用各种丝口密封，具有密封和耐高压性，常用于绝缘包扎、密封包扎。 (3)具有优良的耐腐蚀、抗老化性能，在-200℃~250℃下可长期使用。数量：1卷
