有刷微型真空泵 V17N系列

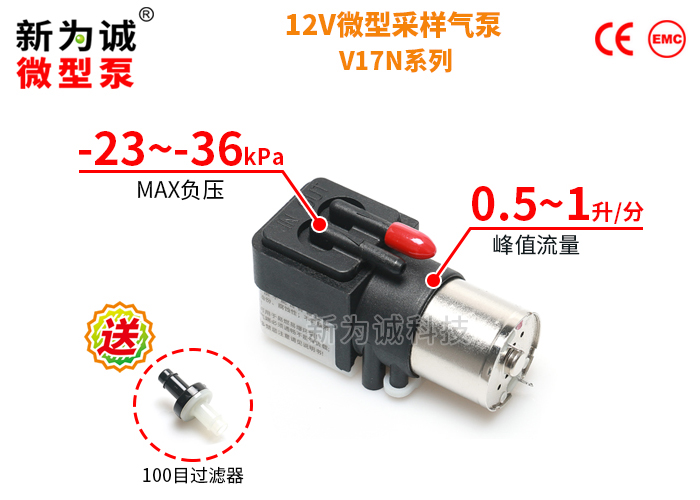

12V微型采样气泵

1、新为诚12V微型采样气泵V17N，系原热销PM850.5和PM8001的全新开模升级品，进行了较大幅度的改进：

(1)V17N体积，特别是高度进行了较大减小：V17N的长宽高尺寸为：68×29×36mm，而PM为：64×32×51mm；

(2)V17N气嘴从PM的两侧变为同侧，更利于规划、安装；

(3)V17N气嘴取消了原PM的分型线设计，外表更光滑流畅，气密性更好、易于插管；

(4)新款泵体采用一体化结构，更可靠、更美观；

(5)抽排气嘴标识更明显，有效防止接错.......

2、微型采样气泵V17N，在保留了原PM低电流低功耗优点下，参数反而略有上升；更可靠、更美观、体积更小(较适合手持采样设备配套或台式仪器等内部空间有限的场合)！

3、V17N可任意方向安装；V17N抽气端可带大负载，甚至堵死，皆属于正常工作；袖珍体积......

新为诚微型泵通用特点

1、允许介质富含水汽(详见介质要求)，可昼夜不停长期连续运转，无油无污染、免维护；

2、抽气端可带大负载，甚至堵死也属于正常工作；对控制电路几乎无干扰！小体积.....

关键参数

型号

额定电压

（V DC）

负载电流

（A）

功率

流量（L/min）

MAX相对

真空度（kPa）

(W)

峰值流量

平均流量

V17N360.6

≤0.05

≤0.6

≥1

≥0.6

≥-36

V17N230.4

≤0.035

≤0.42

≥0.5

≥0.4

≥-23

注：

1、所有规格均使用直流电源，所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的开关直流稳压电源。

2、工作电压12V±10%，输入电压变化会影响负载电流大小。

3、表中参数是在电机MAX转速时测得。当转速变化时，压力、真空度基本不变。

4、表中峰值流量特指用是指用去掉了针型阀的玻璃转子流量计测得的流量值，平均流量是用皂膜流量计测得的流量值；不建议使用质量流量计进行测量，因原理等原因会导致较大误差(这不是微型泵的问题)。

5、该系列微型泵启动电流稍大，为保证泵的正常运转，所配直流稳压电源电流应该超过 2A，例如12V2A以上的开关直流电源(过载能力要强)，否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，推荐我司专门定做的12V2A电源。

6、【体积、接管】

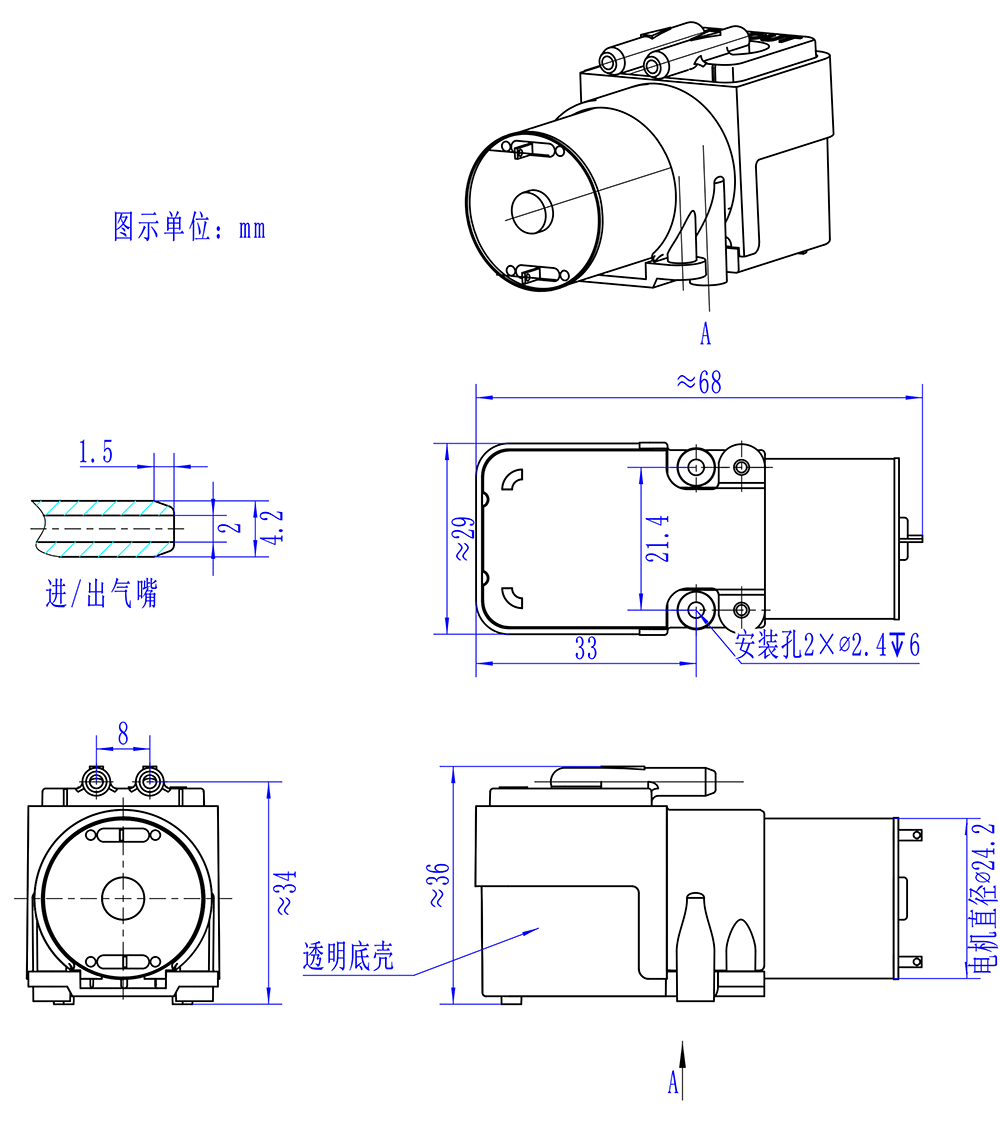

1）体积(长x宽x高，单位mm)：68×29×36(不含减震脚)

抽、排气嘴尺寸(mm)：ø2(内孔)×ø4.2(外径)，接口形状：直插式(抽、排气嘴一样)；

2）建议接管(mm)：ø3×ø6硅胶管；重量：仅约75克；

3）抽排气嘴一样(但有三角形方向指示和IN、OUT标识区分)，盖有红色防尘帽，请使用前取下。

寿命测试条件

型号	寿命值(小时)
V17N系列	满载寿命	3500
	空载寿命	5000
	电机寿命	8000

1、满载寿命测试工况：封堵泵排气口，抽气口直通大气，使泵工作在MAX压力工况下24小时不停机连续运转；

2、空载寿命测试工况：泵抽气口、排气口直通大气，使泵工作在常压下，24小时不停机连续运转；

3、电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

4、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；

5、实验数据来源为新为诚科技实验室，以及供应商实验室；

6、若实际工况优于新为诚测试工况，寿命将会延长；

7、新为诚微型真空泵V17N，因为采用有刷电机，故无法调速。如需调速功能请选择功能更多、寿命更长的其他调速微型真空泵，比如V24D等。

工况

1、环境：该系列产品按可承受的工作环境温度分为低温环境型、常温环境型二种，未特别注明的为常温环境型。低温环境型需定做并特别注明，如V17N360.6-12V(低温环境型)。

类别	允许的工作环境温度	注意事项
低温环境型	-40℃～50℃	禁止介质中含有冰粒等固体颗粒！
常温环境型	0℃～50℃	禁止介质中含有冰粒等固体颗粒！

2、介质：泵抽气的介质温度为0℃～50℃，泵所抽取的气体必须无腐蚀、不含油分、无固体异物，但允许富含水汽。

选型注意

1、负载：

1）泵的抽气端可以带大负载，甚至完全堵塞，均属正常工作，但是施加的负载不能超过泵的MAX负压；排气口需保持畅通。

2）泵的排气端不得布置大阻尼元件，否则请选择 F25N 或 F35 或 F50 系列产品。

2、关于低电磁干扰型：微型真空泵V17N无法定做低电磁干扰型号，如有控制电路和V17N共用同一个电源，可能会有杂波通过导线传导从而影响控制电路，如需低电磁干扰型号，请选用新为诚其他无刷电机产品，本身就是较低干扰，如V24D等。

3、真空度值越小抽吸能力越强，详见微型真空泵常识。

4、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

产品材质

1、介质接触到的材料：增强尼龙、EPDM橡胶，两种材料都有一定耐腐蚀性，请根据接触材料进一步判断泵对所抽取气体的耐受性。

2、泵体零件除透光壳为ABS外，其他塑料件为增强尼龙，橡胶件为EPDM橡胶。

过滤问题

当泵工作一段时间后，所抽气体中含有的粉尘会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在抽气口端一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然还有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。

参数曲线

真空度-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

（暂未更新）

基础型(常温环境型)

图4-1 基础型接线说明

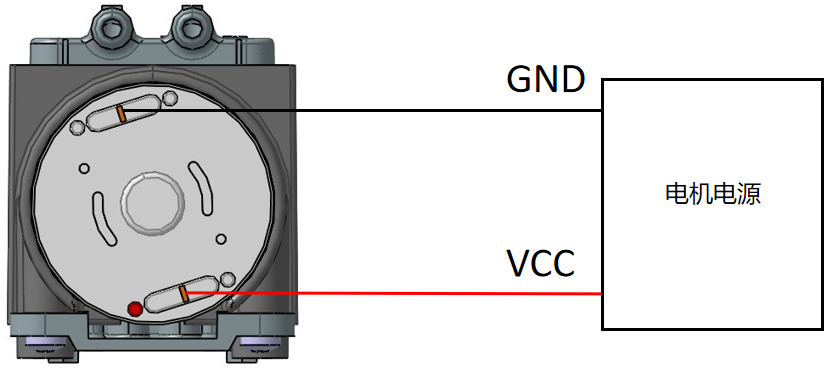

电机引线	连接方法	备注
红线	电源正极，12V(±10%)	靠近红点标记的端子接电源正极！
黑线	电源负极	靠近红点标记的端子接电源正极！

注：焊接电机引线时必须迅速，否则高温会损坏电机。

低温环境型

图4-2 低温环境型接线说明

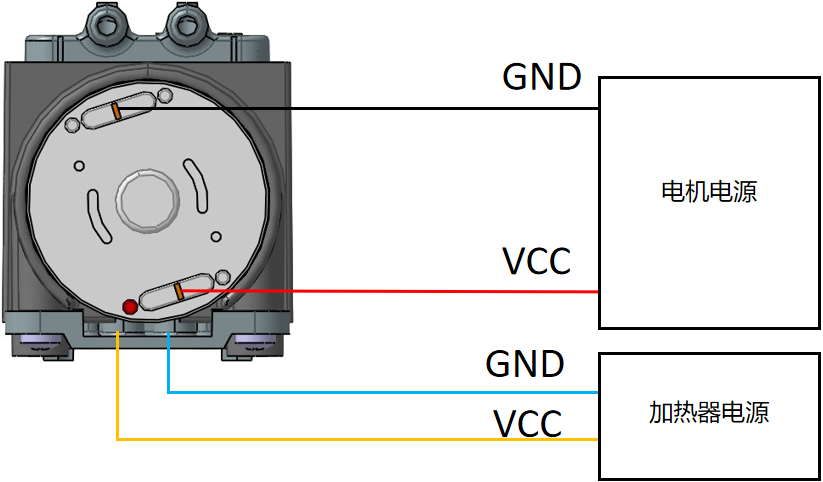

说明：电机尾部接线柱为泵的工作电源接线端，其中红色接工作电源正极，黑色接工作电源负极。泵底部引出导线为加热器电源接线端，其中橙色接加热器电源正极，蓝色接加热器电源负极。

当泵处于低温环境下（低于零下10℃）时，才可接通加热器电源。在泵启动前，应该先接通加热器电源预热至少20分钟，然后再给泵通电。未进行预热的泵可能不工作，甚至损坏。当温度更低时，可适当延长预热时间。泵所处最低温环境温度应不低于零下40℃。

当泵顺利启动并正常工作后，可对加热器间歇供电，以减少功率消耗。

当泵处于非低温环境（高于零下10℃）时，禁止接通加热器电源，否则泵可能因温度过高造成损坏。

加热器电源电压与电机电源电压相同。加热器功率1.7W左右。

当加热器工作时，泵的外壳温度亦会有所升高。

注：上述数据均为实验室实际测试数据，具体加热器预热时间应根据当时的环境温度、泵所处的设备保温及散热情况进行实际测试决定。

注意事项

1.该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.排气端必须保持通畅，否则会损坏微型泵！

4.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

5.配套管路元件及容器必须有足够的强度，确保人身安全！

6.请严格按照该说明书要求操作！

配件说明

该系列微型泵随货配件如下表：

配件	详情
	1.过滤器：1个(赠送) (1)17N系列应该配：“特小号过滤器”； (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)使用说明：过滤器连接泵的抽气端。
	2.硅胶管：(选配件，需要另外收费) 建议接管(mm)：∮3×∮6硅胶管
	3.开关直流稳压电源：(选配件，需要另外收费) 规格：12V2A
