微型抽气打气泵FAC-微型气泵

微型气泵 FAC系列

微型真空泵

1、抽气、打气两用型微型真空泵，可同时提供正负压。抽气口提供负压用于抽真空或吸气；排气口可以输出压缩空气(正压)，也可用于排气口有大阻尼元件的抽气系统。

2、中流量、中真空、高正压(MAX0.085MPA即0.85公斤)；体积较小，属于能提供一定正、负压的抽、充气两用微型气泵。

3、泵的抽气口、排气口均可带大负载，甚至完全堵塞，均属正常工作。

4、可用于单抽气、单打气充气场合，也可用于抽气、打气两用场合，特别适合系统中有大阻力(阻尼)元件如阀门、细小弯管、大阻尼传感器、在液面以下排气、气体排往密闭或半密闭容器等情况。

新为诚微型泵通用特点

1、允许介质富含水汽(详见介质要求)，可昼夜不停长期连续运转，无油无污染、免维护，可以24小时连续运转，可以任意方向安装；

2、泵的抽气口、排气口均可带大负载，甚至完全堵塞，均属正常工作。

关键参数

型号 (FAC系列接近淘汰，推荐选择无刷长寿命的升级产品SFNY或SFKY)	额定电压（V DC）	负载电流（mA）	功率 (W)	峰值流量（L/min）

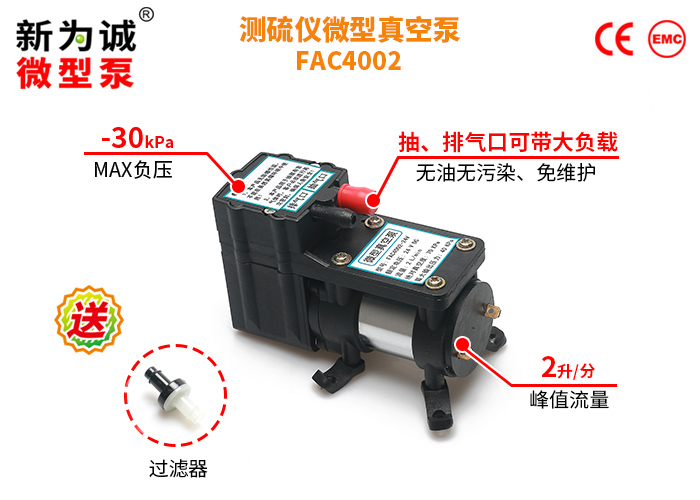

FAC4002	12	＜300	＜3.6	2	70	-30	40
FAC4002	24	＜150	＜3.6	2	70	-30	40

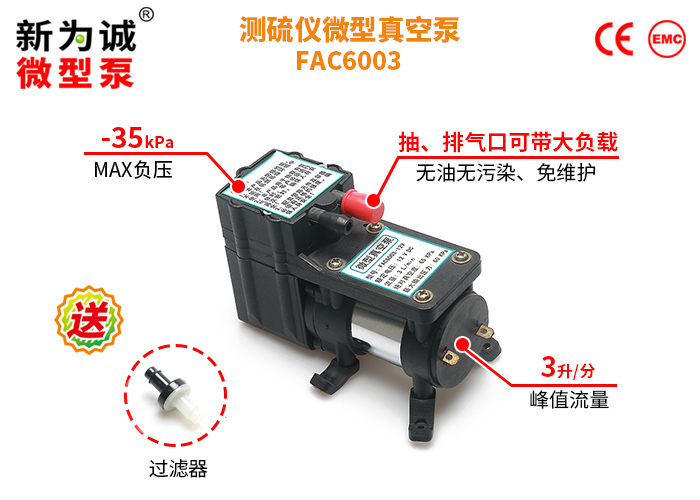

FAC6003	12	＜350	＜4.2	3	65	-35	60
FAC6003	24	＜180	＜4.32	3	65	-35	60
FAC8505	12	＜400	＜4.8	5	55	-45	85
FAC8505	24	＜200	＜4.8	5	55	-45	85

注：

1、所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。

2、【体积、接管】：

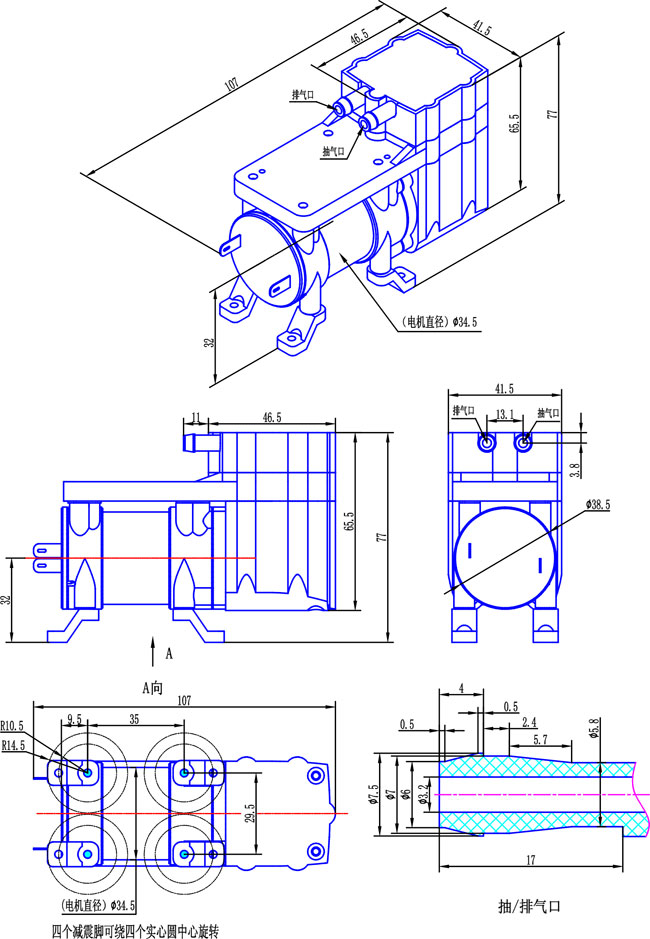

1）体积(MAX包容尺寸，长x宽x高，单位：mm)：107×77×41.5(带减震脚)；

2）抽、排气嘴尺寸(mm)：ø3.2(内孔)×ø7.5(外径) 接口形状：防滑凸起式(抽、排气嘴)；

3）建议接管(mm)：ø6×ø10硅胶管，重量380克

4）红色防尘帽盖得是抽气嘴(IN)，黑色防尘帽盖得是排气嘴(OUT)。

工况

1、环境温度： 0℃ ～ 40 ℃（无结露），泵不宜在室外日晒，应在清洁、通风的环境中工作。
环境相对湿度：≤75% 。

2、介质：输送介质气体允许富含水汽，但必须无腐蚀、不含颗粒(包括禁止含有冰粒等固体颗粒)、油分。

该系列产品按可承受的介质气体温度分为常温介质型和高温介质型两种。未特别注明的为常温介质型。高温介质型需定做并特别注明，如FAC6003-24V(高温介质型)。

类别	允许的介质温度	注意事项
常温介质型	0℃～50℃	禁止介质中含有冰粒等固体颗粒！
高温介质型	0℃～100℃	禁止介质中含有冰粒等固体颗粒！

选型注意

1、负载：泵的抽气口、排气口均可带大负载，甚至完全堵塞，均属正常工作！

2、所有规格均使用直流电源；订购时请一定标明工作电压，例如，FAC6003-24V。请优先选用24V电压的产品，这更有利于泵长时间工作！

3、低电磁干扰型：如果系统配有精密电路(如单片机)控制微型泵的运行，请选用低电磁干扰型产品。但FAC无法定做，请选用配备无刷电机的FAY系列产品。

4、绝对真空度值越小抽吸能力越强，详见新为诚官网的微型真空泵常识。

5、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

产品材质

介质接触到的材料：增强尼龙、EPDM橡胶，请根据接触材料进一步判断泵对所抽取气体的耐受性。

噪音

1、新为诚微型泵因噪音受零配件个体差异、环境、测试仪器等多种因素影响，不作具体数据规定、质量承诺，更不作检验标准，敬请谅解！

2、当有大气流通过泵时噪音较大，抽气接近真空时噪音将减小。如果把消音器接入管路系统，会产生一定消音效果。根据管路系统的具体情况，消音效果有差异。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

FAC系列与FAA系列比较

微型气泵FAC系列相对于FAA系列的改进点：
FAC系列是FAA的升级品，主要是在结构上作了大幅度的优化改进，如下：
1、内部密封结构作了大改进，使密封可靠性大大提高。这是FAC较重要的改进点。
2、整体结构作了优化。比如，电机与泵头的连接方法更科学、刚度更好，有利于泵长时间、大负载工作后仍然保持稳定的性能。
3、电机内部、外部的力学结构再次改进。外部结构件采用了一体化的成型工艺，广泛运用我公司多项专利技术，使电机的安装更结实、长时间运转更可靠。
4、在减震脚与机体的连接处内嵌了金属螺母，比起FAA的自攻螺钉连接而言，连接强度更高，即使反复拆卸也不会丧失连接可靠性。
5、减震结构更简洁、美观，安装更方便，减震效果更好。

注意事项

1.该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.焊接电机引线时必须迅速，否则高温会损坏电机！

4.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

5.配套管路元件及容器必须有足够的强度，确保人身安全！

6.接触者应采取防静电措施！

7.请严格按照该说明书要求操作！

配件说明

该系列微型泵随货配件如下表：

配件	详情

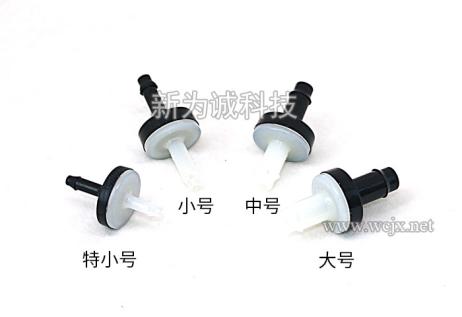

	1.过滤器：1个(赠送) (1)FAC系列应该配：“中号过滤器”； (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)使用说明：过滤器连接泵的抽气端。

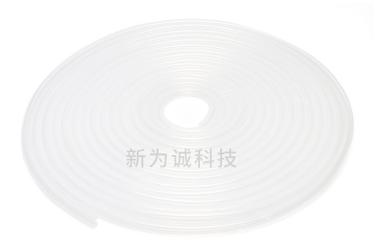

	2.硅胶管：(选配件，需要另外收费) 建议接管(mm)：∮6×∮10硅胶管

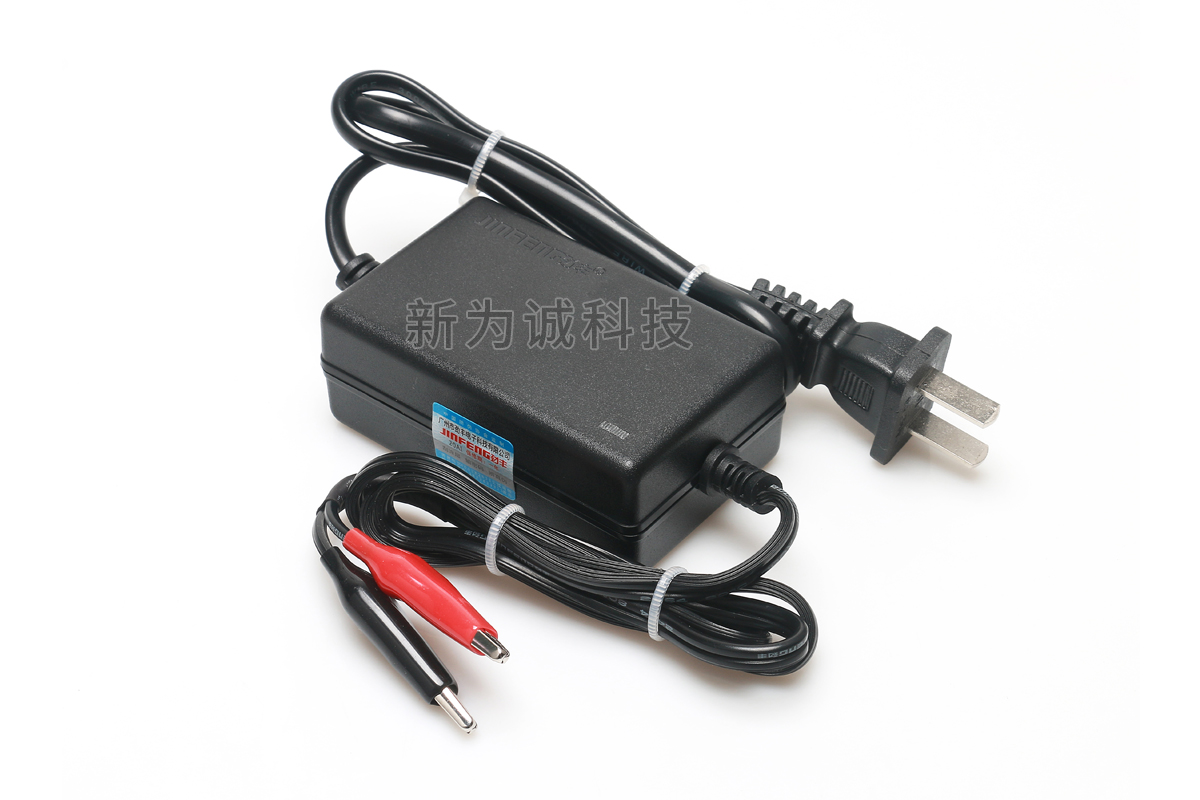

	3.开关直流稳压电源：(选配件，需要另外收费) 规格：12V1.25A（12V泵）规格：24V1A（24V泵）

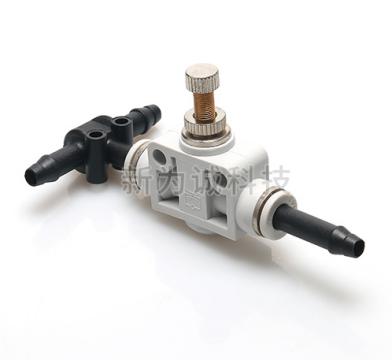

	4.F2A-3B7两用调节阀：(选配件，需要另外收费) (1)原理：通过调节旋钮，改变阀开口度，配合不同管路，可以达到调节微型泵负压、正压或者流量的目的； (2)注意：不能同时调负压、正压、流量，是同一时刻只能调三种参数之一。
