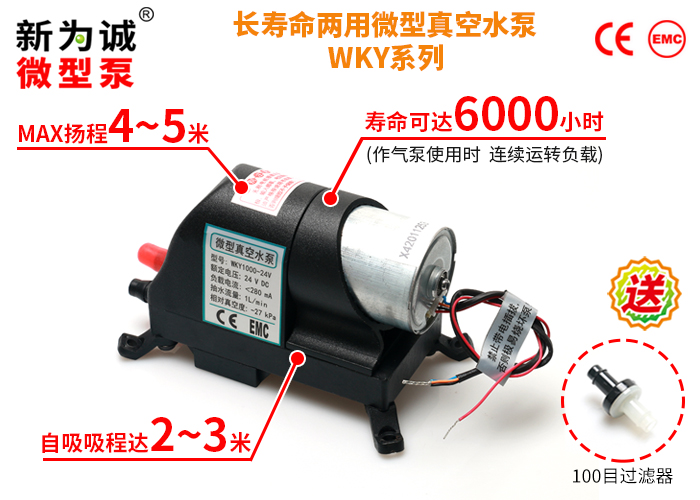

微型真空水泵 WKY系列

无刷微型水泵

1、新为诚WKY系列微型水泵，属于非常独特的抽气、抽水两用泵，工作介质可以为气体和液体(非油且无强腐蚀、无颗粒等)；

2、既可抽水、也可抽气；可长时间缺水空转、干转不损坏；有水抽水、有气抽气。

3、WKY微型水泵，中小流量(600-1000ml/Min)，又具备一定的扬程：4-5米；且具备可靠迅速自吸能力，吸程可达2-3米，长寿命、低干扰；袖珍体积(仅3/4拳头大)，重量仅310克，小巧便携；

4、可昼夜不停长期连续运转，噪音低，能耗小，可任意方向安装；

5、广泛用于医疗、科研、实验室、环保等行业，具体应用有：水采样分析、水循环、水提升、咖啡机等等多种场合。

自我保护

完善的自我保护自动停机功能(国产简化版无)：

过热保护：意外情况可能导致泵电机温度异常升高，会自动保护停机，避免电机烧毁；

过载保护：异物落入电机，可能卡死，会自动保护停机，避免电机烧毁；

长寿命，低干扰

低干扰：不干扰周围电子元器件、不污染电源，不会造成控制电路、液晶屏等死机。

长寿命：品质无刷电机驱动，采用更好的原材料、设备、工艺制造，全部运动部件使用耐久型产品，全方位提高泵寿命。

关键参数

型号	作真空泵时				作水泵时
型号	额定电压 (V DC)	负载电流（A）	平均流量(L/min)	负压（相对压力）（kPa）	额定电压 (V DC）	负载电流 (A)	开口流量(L/min)	吸程 (M)	MAX扬程 (M)
WKY600 （减产中，推荐升级产品SWKY600）	12	＜0.33	0.6	≈-16	12	＜0.35	0.6	2	4
WKY600 （减产中，推荐升级产品SWKY600）	24	＜0.20	0.7	≈-16	24	＜0.26	0.6	2	4
WKY1000 （减产中，推荐升级产品SWKY1000）	12	＜0.38	0.9	≈-26	12	＜0.50	1.0	3	5
WKY1000 （减产中，推荐升级产品SWKY1000）	24	＜0.22	1.2	≈-26	24	＜0.28	1.0	3	5

注：

1、该系列微型泵均使用直流电源，输入电压要求：DC 24V±5%(24V型号泵)、DC 12V±10%(12V型号泵)；所需直流稳压电源为选配件，客户需自配，或也可从我司购买定做好的电源。

2、该系列微型泵启动电流较大，为保证泵的正常运转，所配直流稳压电源电流应该超过 2.5A，例如 24V4A以上的开关直流电源(过载能力要强)，否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的JF-12V5A、JF-24V3A电源。

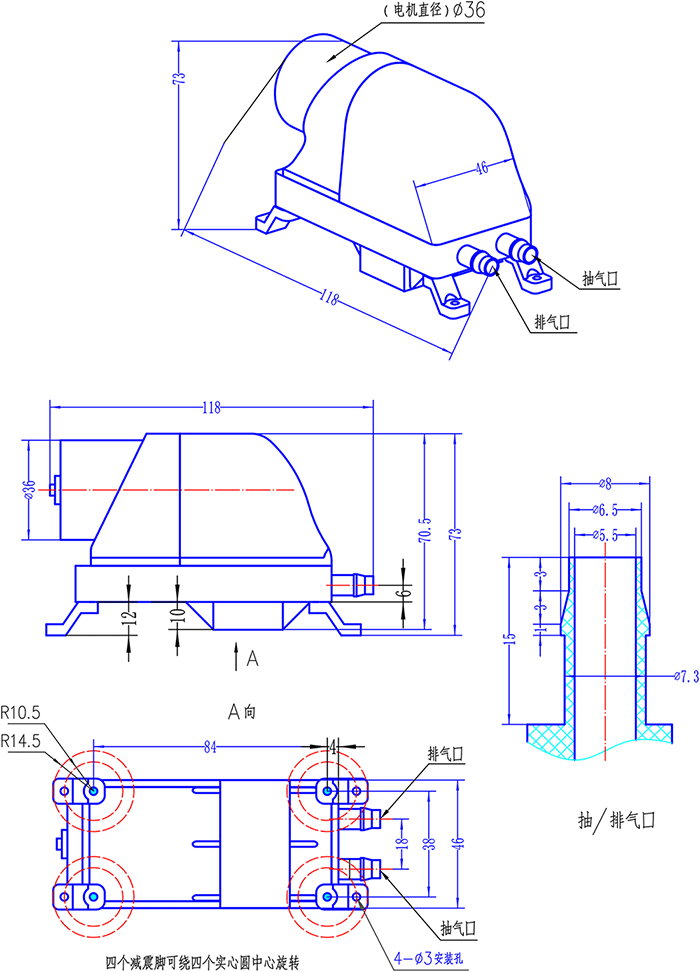

3、【体积、接管】：

(1)体积(MAX外形尺寸，单位：mm)：118×73×46；重量：310克；

(2)抽、排气嘴尺寸(mm)：ø5.5(内孔)×ø8(外径) 接口形状：防滑凸起式(抽排气嘴一样)；

(3)建议接管(mm)：ø6×ø10硅胶管。

(4)红色防尘帽盖得是抽气嘴(IN)，黑色防尘帽盖得是排气嘴(OUT)。

微型真空水泵抽、排水试验

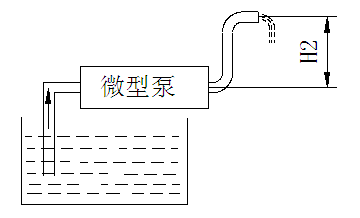

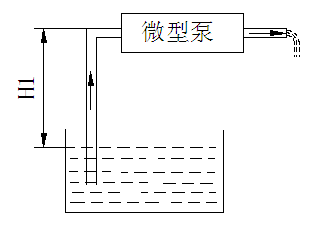

抽水、排水高度示意图

1、说明：

(1)如上图连接：所有接管均使用柔软胶管，内孔φ5mm，测定H1值时，泵排水管长度＜100mm；测定H2值时，泵抽水管长度＜100mm。

(2)所抽取的液体为清水。

2、试验数据:

型号

MAX抽水高度H1

（米）

处于MAX抽水高度时泵的抽水速率

（mL/min）

MAX排水高度H2

（米）

处于MAX排水高度时泵的抽水速率

（mL/min）

WKY600

＞300

＞280

WKY1000

＞400

＞280

注：

(1)MAX抽水高度H1和MAX排水高度H2值的定义见上图。

(2)该数据可能随产品改进会有所变化，恕不另行通知。

(3)试验条件：测量地大气压为94.8kPa,气温28℃

(4)以上试验仅供参考，不作为产品是否合格的验收标准，特此说明！

版本说明

该系列目前有2个版本		国产简化版	进口简化版
新为诚配置寿命	电机品质	无刷电机 ★	无刷电机 ★★
	隔膜性能	★	★★
	轴承性能	★	★★
新为诚性能比较	寿命	★	★★
	电磁干扰	▲▲▲▲	▲▲▲
	环境温度	0～40℃	0～50℃
	调速功能	×	×
	自我保护	×	√
新为诚寿命值WKY600/WKY1000		抽气寿命＞3000小时抽水寿命＞2500小时	抽气寿命＞6000小时抽水寿命＞5000小时

注：

(1)★越多，代表此项性能越好；▲越少，代表电磁干扰越低；

(2)以上对比不代表简化版不好，仅供客户直观对比参考，特此说明!

寿命测试条件

在清洁无腐蚀的实验室内，泵满负载、昼夜不停地连续运行的寿命测试值。若实际工况优于新为诚测试工况，寿命将会延长。

工况

1、环境：

国产版环境温度： 0℃ ～ 40 ℃（无结露），泵不宜在室外日晒，应在清洁、通风的环境中工作。

进口版环境温度： 0℃ ～ 50 ℃（无结露），泵不宜在室外日晒，应在清洁、通风的环境中工作。

环境相对湿度：≤90%，无结露。

2、介质：输送介质可以全部是气体、气液混合，也可完全是液体，但必须无腐蚀、无油分、不含颗粒(包括禁止含有冰粒等固体颗粒)、非高黏度液体。

该系列产品按可承受的介质温度分为常温介质型和高温介质型两种。未特别注明的为常温介质型。订购高温介质型产品需特别标明，如WKY600-12V(高温介质型)。

类别	允许的介质温度	注意事项
常温介质型	0℃～50℃	禁止介质中含有冰粒等固体颗粒！
高温介质型	0℃～100℃	禁止介质中含有冰粒等固体颗粒！

特别提醒：当抽取高温水(水温超过约80℃)时，因水中有气体析出挤占空间，会使抽水流量大幅度降低(这不属于泵的质量问题，请选型时注意！)，请参照下表：

型号	抽取沸水的流量（ml/min)
WKY600	>240
WKY1000	>240

选型注意

1、作气泵使用时，泵的抽气端和排气端均可以带大负载、甚至完全堵塞，属正常工作。

2、作水泵使用时，排水口只可短暂(≤10分钟)堵死或短暂带大负载，长时间堵塞或大负载会损坏微型泵，将导致正常保修失效！

请注意：新为诚该微型泵的排水端虽然可以短暂堵塞或带大负载，但因本身压力流量都很小，并不适合接喷枪、喷嘴等负载用于喷雾、冲洗、提供压力等场合，否则造成损坏，不属于正常质保范围。如确实需要，请选择ASP、BSP、CSP、HSP、PSP等系列压力水泵产品。

3、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该泵。本身就属于低电磁干扰产品，其低干扰性能还要优于有刷电机定做的低电磁干扰型号。

4、真空度值越小抽吸能力越强，详见微型真空泵常识。

5、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

产品材质

1、介质接触到的材料：增强尼龙、EPDM橡胶，请根据接触材料进一步判断泵对所抽取气体的耐受性。

2、泵体塑料零件的材料为增强尼龙，减震脚的材料为PVC。

噪音

新为诚微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，不作具体数据规定、质量承诺，更不作检验标准，敬请谅解！

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

负压-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。

1、WKY600-12V负压-流量曲线图：

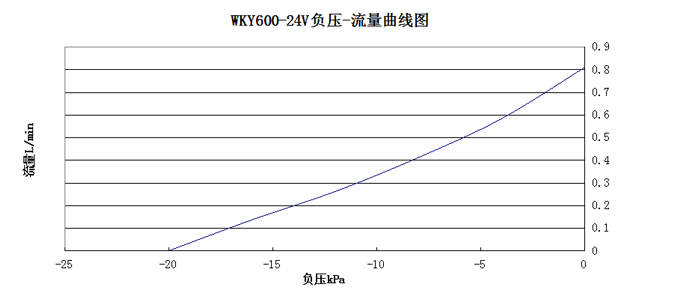

2、WKY600-24V负压-流量曲线图：

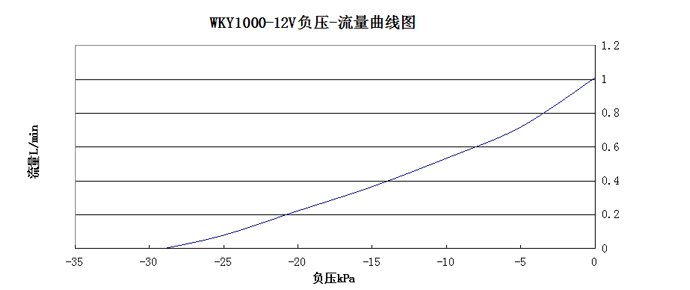

3、WKY1000-12V负压-流量曲线图：

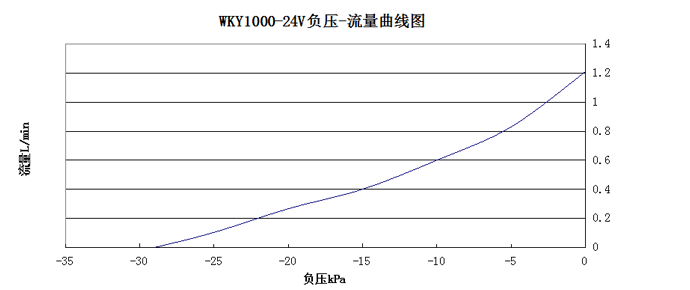

4、WKY1000-24V负压-流量曲线图：

注意事项

1.该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.作气泵使用时，泵的抽气端和排气端均可以带大负载、甚至完全堵塞，属正常工作。

4.作水泵使用时，排水口只可短暂(≤10分钟)堵死或短暂带大负载，长时间堵塞或大负载会损坏微型泵，将导致正常保修失效！

5.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

6.内置精密控制电路，需配套高品质开关电源或直流稳压电源使用！

7.禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！切勿将正负极接反，否则将烧毁电机！

8.接触者应采取防静电措施！

9.请严格按照该说明书要求操作！

配件说明

该系列微型泵配件如下表：

配件	详情
	1.过滤器：1个(赠送) (1)WKY系列应该配：“中号过滤器GA7.8”； (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)使用说明：过滤器连接泵的抽水(气)端。
	2.硅胶管：(选配件，需要另外收费) 建议接管(mm)：∮6×∮10硅胶管

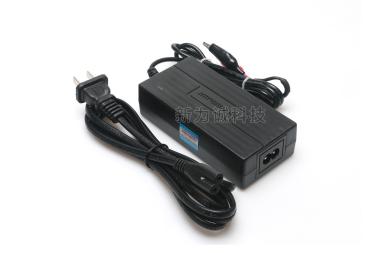

	3.开关直流稳压电源：(选配件，需要另外收费) 规格：12V5A(12V型号) 规格：24V3A(24V型号)

电机引线	连接方法	备注
红线	电源正极。电压严格按接线说明！	对于有"白线"版本的，请把它绝缘包扎。
蓝线	电源负极
橙线
黑线
