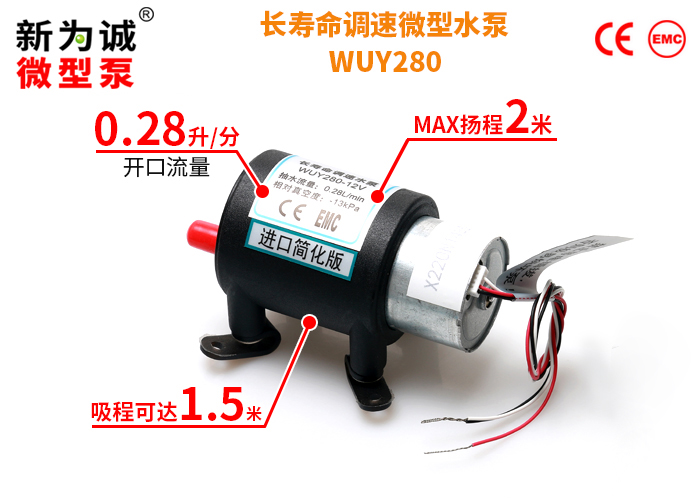

微型调速真空水泵 WUY系列

无刷调速微型水泵

1、新为诚WUY系列调速微型水泵，属于非常独特的抽气、抽水两用泵，工作介质可以为气体和液体(非油且无强腐蚀、无颗粒等)；

2、调速水泵中流量可调到MIN的一款；既可抽水、也可抽气；可长时间缺水空转、干转不损坏；有水抽水、有气抽气。

3、流量适中(MAX200ml/Min)，自吸2米，MAX扬程2米；

4、广泛用于医疗、科研、实验室、环保等行业，具体应用有：水采样分析、水循环、水提升等等多种场合。

自我保护

完善的自我保护自动停机功能(国产简化版无)：

过热保护：意外情况可能导致泵电机温度异常升高，会自动保护停机，避免电机烧毁；

过载保护：异物落入电机，可能卡死，会自动保护停机，避免电机烧毁；

长寿命，低干扰

低干扰：不干扰周围电子元器件、不污染电源，不会造成控制电路、液晶屏等死机。

长寿命：品质无刷电机驱动，采用更好的原材料、设备、工艺制造，全部运动部件使用耐久型产品，全方位提高泵寿命。

调速功能

电机转速可调，流量可调：

(1)采用中长寿命无刷电机，全功能，带PWM脉宽调制，电机转速反馈(简化版无反馈)；

(2)直接“占空比”调电机转速，比有刷电机的“降电压调转速”更先进，可调范围更广。

方便调节泵的输出流量。通过电子控制方式随意改变电机转速来改变流量，便于实现自动控制，有利于降噪、减震、节能。相比用机械阀门的方式来改变流量更适合自动控制、调节精度更好、成本更低。该系列产品是用PWM(Pulse Width Modulation）电路来改变电机转速从而改变流量的。

关键参数

型号

作真空泵时

作水泵时

额定电压

(V DC)

负载电流

（A）

平均流量(L/min)

负压（相对压力）（kPa）

额定电压

(V DC）

负载电流

(A)

开口流量(L/min)

吸程

(M)

MAX扬程

(M)

WUY200

＜0.08

0.2

≈-13

＜0.11

0.2

WUY280

(已停产，推荐升级品SWUY280)

＜0.14

0.4

≈-13

＜0.21

0.28

1.5

注：

1、该系列微型泵均使用直流电源，输入电压要求：DC 12V±10%；所需直流稳压电源为选配件，客户需自配，或也可从我司购买定做好的电源。

2、该系列微型泵启动电流稍大，为保证泵的正常运转，所配直流稳压电源电流应该超过 2A，例如 12V2A以上的开关直流电源(过载能力要强)，否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的12V2A电源。

3、【体积、接管】：

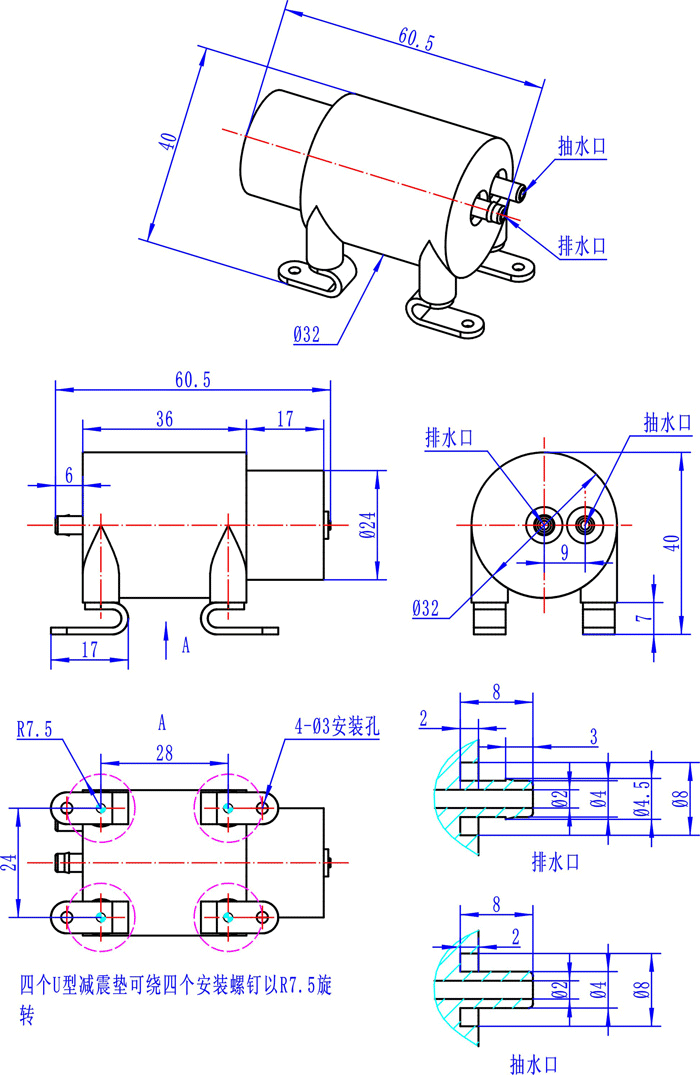

(1)体积(包容尺寸，长×宽×高，单位：mm)：60.5×40×32；重量：60克；

(2)抽、排气嘴尺寸(mm)：ø2(内孔)×ø4(外径) 接口形状：直插式(抽气嘴)，防滑凸起式(排气嘴)；

(3)建议接管(mm)：∮3×∮6硅胶管。

(4)红色防尘帽盖得是抽气嘴(IN)，黑色防尘帽盖得是排气嘴(OUT)。

微型真空水泵抽、排水试验

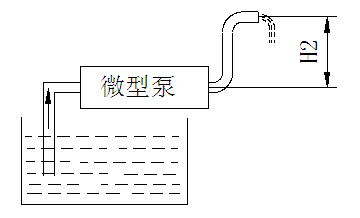

抽水、排水高度示意图

1、说明：

(1)如上图连接：所有接管均使用柔软胶管，内孔φ3mm；测定H1值时，泵排水管长度＜100mm；测定H2值时，泵抽水管长度＜100mm。

(2)所抽取的液体为清水。

2、试验数据:

型号

MAX抽水高度H1

（米）

处于MAX抽水高度时泵的抽水速率

（mL/min）

MAX排水高度H2

（米）

处于MAX排水高度时泵的抽水速率

（mL/min）

WUY200

＞80

＞180

WUY280

1.5

＞85

＞230

注：

(1)MAX抽水高度H1和MAX排水高度H2值的定义见上图。

(2)该数据可能随产品改进会有所变化，恕不另行通知。

(3)试验条件：测量地大气压为94.8kPa,气温28℃。

(4)以上试验仅供参考，不作为产品是否合格的验收标准，特此说明！

版本说明

该系列目前有3个版本		国产简化版	进口简化版	进口完整版
新为诚配置寿命	电机品质	无刷电机 ★	无刷电机 ★★	无刷电机 ★★★★
	隔膜性能	★	★★	★★★★
	轴承性能	★	★★	★★★
新为诚性能比较	寿命	★	★★	★★★
	电磁干扰	▲▲▲▲	▲▲▲	▲
	环境温度	0～40℃	0～50℃	0～50℃
	调速功能	√	√	√
	转速反馈	×	×	√
	自我保护	×	√	√
新为诚寿命值-WUY200/280		≥2800小时	＞4500小时	＞5500小时

注：

(1)★越多，代表此项性能越好；▲越少，代表电磁干扰越低；

(2)以上对比不代表简化版不好，仅供客户直观对比参考，特此说明!

(3)若不需要调速，仅当成长寿命微型泵使用，可通知我司免费换成不调速的电机接线。

寿命测试条件

在清洁无腐蚀的实验室内，泵满负载、昼夜不停地连续运行的寿命测试值。若实际工况优于新为诚测试工况，寿命将会延长。

工况

1、环境：

国产版环境温度： 0℃ ～ 40 ℃（无结露），泵不宜在室外日晒，应在清洁、通风的环境中工作。

进口版环境温度： 0℃ ～ 50 ℃（无结露），泵不宜在室外日晒，应在清洁、通风的环境中工作。

环境相对湿度：≤90%，无结露。

2、介质：输送介质可以全部是气体、气液混合，也可完全是液体，但必须无腐蚀、无油分、不含颗粒(包括禁止含有冰粒等固体颗粒)、非高黏度液体。

介质温度必须控制在 5 ～ 50 ℃(注意不是0 ～ 50 ℃)之间。

选型注意

1、作气泵使用时，抽、排气端必须保持通畅！否则会损坏微型泵。若确实需要，请选择 F25N、SFNY、SFKY、SFCY、F60 系列产品。

2、作水泵使用时，抽、排水端都必须保持通畅。若排水端需要短暂(≤10分钟)堵死或短暂带大负载，请选择 SWJY、SWKY 或 SWNY 、W36等调速无刷微型水泵系列产品。若需要流量、压力较大微型水泵，请选择 ASP、BSP、CSP、HSP-T、PSP等系列微型水泵产品！

3、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该泵。本身就属于低电磁干扰产品，其低干扰性能还要优于有刷电机定做的低电磁干扰型号。

4、真空度值越小抽吸能力越强，详见微型真空泵常识。

5、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

产品材质

1、介质接触到的材料：SPS、EPDM，请根据接触材料进一步判断泵对所抽取气体的耐受性。

2、泵体塑料零件的材料为增强尼龙，减震脚的材料为PVC。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

转速-流量曲线（抽水时），不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。

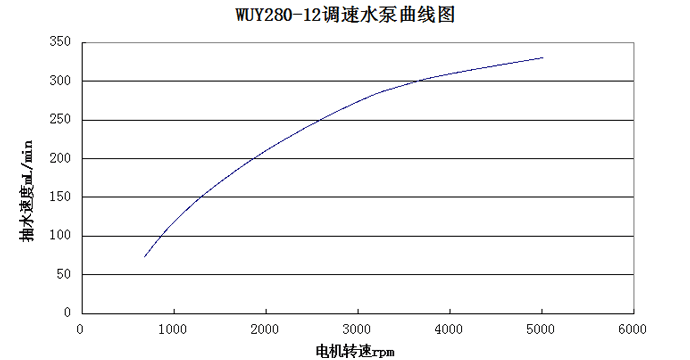

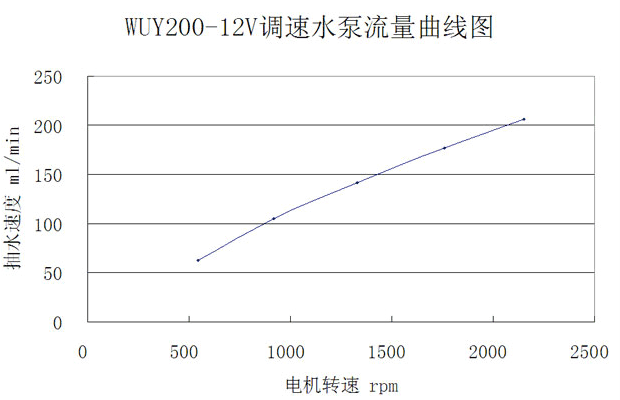

1、微型调速水泵WUY280（抽水时）-转速流量曲线图：

2、微型调速水泵WUY280（抽水时）-转速流量曲线图：

试验说明：
1、调速水泵的抽水口和排水口均连接20厘米的硅胶软管，内孔Φ3mm，抽、排水口的高度落差小于20厘米。如果客户的管道阻力更大，则流量会更小。
2、不同调速水泵之间存在一定的个体差异。
3、该曲线仅供参考，不作产品验收依据。

信号线说明

警告：

1.禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！导致保修失效！

2.切勿将正负极接反，否则将烧毁电机！导致保修失效！

序号	引线颜色	功能	动作电平	其它说明
1	黑线	电源线，负极。
2	红线	电源线，正极；+12V(±10%)
3	黄线	FG反馈信号(电机转速反馈信号，脉冲信号)；电机每转一周输出6个脉冲(WUY简化版无此线)。	低电平＜0.6V；高电平＜6V，建议取高电平=5V。FG信号的MAX额定电流(Imax)为3mA。	电机内部为漏极开路状态，因此需要在外部进行拉升。电压5V，电阻5.1 kΩ。
4	白线	脉宽调速(PWM)。	0V≤启动≤0.8V 2V≤停止≤5V	通过改变输入信号中，低电平的占空比来改变电机转速。PWM输入信号频率建议定在这个范围内：15KHz～25KHz。不能用该端口来控制泵的启停.

调速接线实例之一：
例如，用信号发生器输出一个方波信号，高电平为5V，必须设置直流偏置电压为2.5V(相当于设置了低电平为0V)，来保证不出现负电压(负电压会烧毁泵的电机！)，频率固定在20KHz，信号发生器正极接WUY泵的白线；负极接黑线(电源负极，公共负极)，初始低电平占空比为80%(不宜过低，万一负载较大，有可能启动不了，而不是不能调速)，可调节占空比改变电机转速，占空比和转速成正比(如果是高电平的占空比，那就是和转速成反比)......

如果无需调速和转速反馈，可以按如下接线：

电机引线	连接方法	备注
红线	电源正极。电压严格按接线说明！	对于有“黄线”版本的，若无需转速反馈，请把它绝缘包扎。
白线	电源负极
黑线	电源负极

说明：请完全按上表连接！否则可能烧毁，造成保修失效！

电机原理图及外围电路说明

1、如图所示的几处端口必须连接肖特基二极管，原因：电机内部的功能控制和驱动都是MOS管，其输入阻抗很高，必须接入肖特基二极管防止端口意外串入较大的干扰信号击穿MOS管。肖特基二极管与输入到泵各个端口的方波，是并联关系(不可串联，否则可能导致无法正常工作甚至烧毁电机，将导致失去正常的免费质保)！例如：如果要接PWM端调速，肖特基二极管的阴极就接PWM端，阳极接泵的负极(黑线，公负，也即接地)！

2、对控制电平的要求：0V≤低电平≤0.8V ，2V≤高电平≤5V；

3、FG端口为电机转速反馈信号，在应用中应注意：FG信号输出端为漏极开路，用户需连接一只上拉电阻5.1kΩ，如上图，是一个应用实例。

电机启动电流说明

启动电流示意图

1、该系列泵MAX启动电流为1A，持续时间＜10ms。

2、电机启动电流为电机处于静止状态，突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数，且同一型号泵也有个体差异。

3、鉴于该系列泵的启动特性，强烈建议采用开关直流电源，且电源质量必须可靠、抗浪涌能力强、干净(不能有杂波干扰)、一定要有“稳压”功能；在采用一台电源仅给一台泵供电的基本原则下，建议按如下原则选择电源：

a.如客户从新为诚公司选配电源，则可选配JF-12V2A（约24W)及以上的开关直流稳压电源(新为诚公司的电源属专门定做，并都做过zhuanye测试)！

b.如客户自行配备电源，因市场上的电源质量、售价等差别较大，为避免出问题乃至对泵造成损坏，强烈建议多留些余量，应该配备12V3A及以上开关直流稳压电源。

4、在使用中接通电机的同时接通其他的附属电路，如：调速、控制...等，会产生额外的浪涌电流叠加在电机的启动电流上，使启动电流增加很多，则电源的选择余量应该进一步加大！一定要保证配给泵的独立电源，或者电源支路的MAX允许电流，大于泵的MAX瞬间启动电流！否则可能导致泵电机烧毁，将不属于正常免费质保范围，特此提醒！

5、如对启动电流有限定的用户，在需控制泵的启停时，应控制电机的“启/停”功能端子(如有的话)，而不能控制电流的通断。

注意事项

1.该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.作气泵使用时，抽、排气端必须保持通畅！否则会损坏微型泵。

4.作水泵使用时，抽、排水端都必须保持通畅！

5.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

6.内置精密控制电路，需配套高品质开关电源或直流稳压电源使用！

7.禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！切勿将正负极接反，否则将烧毁电机！

8.接触者应采取防静电措施！

9.请严格按照该说明书要求操作！

配件说明

该系列微型泵配件如下：

配件	详情
	1.过滤器：1个(赠送) (1)WUY系列应该配：“小号过滤器”； (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)使用说明：过滤器连接泵的抽水(气)端。
	2.硅胶管：(选配件，需要另外收费) 建议接管(mm)：∮3×∮6硅胶管

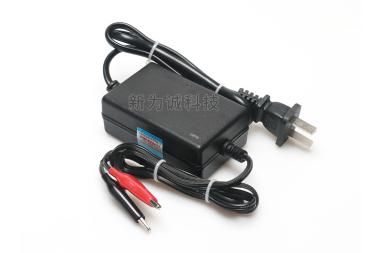

	3.开关直流稳压电源：(选配件，需要另外收费) 规格：12V2A
